Seite 1

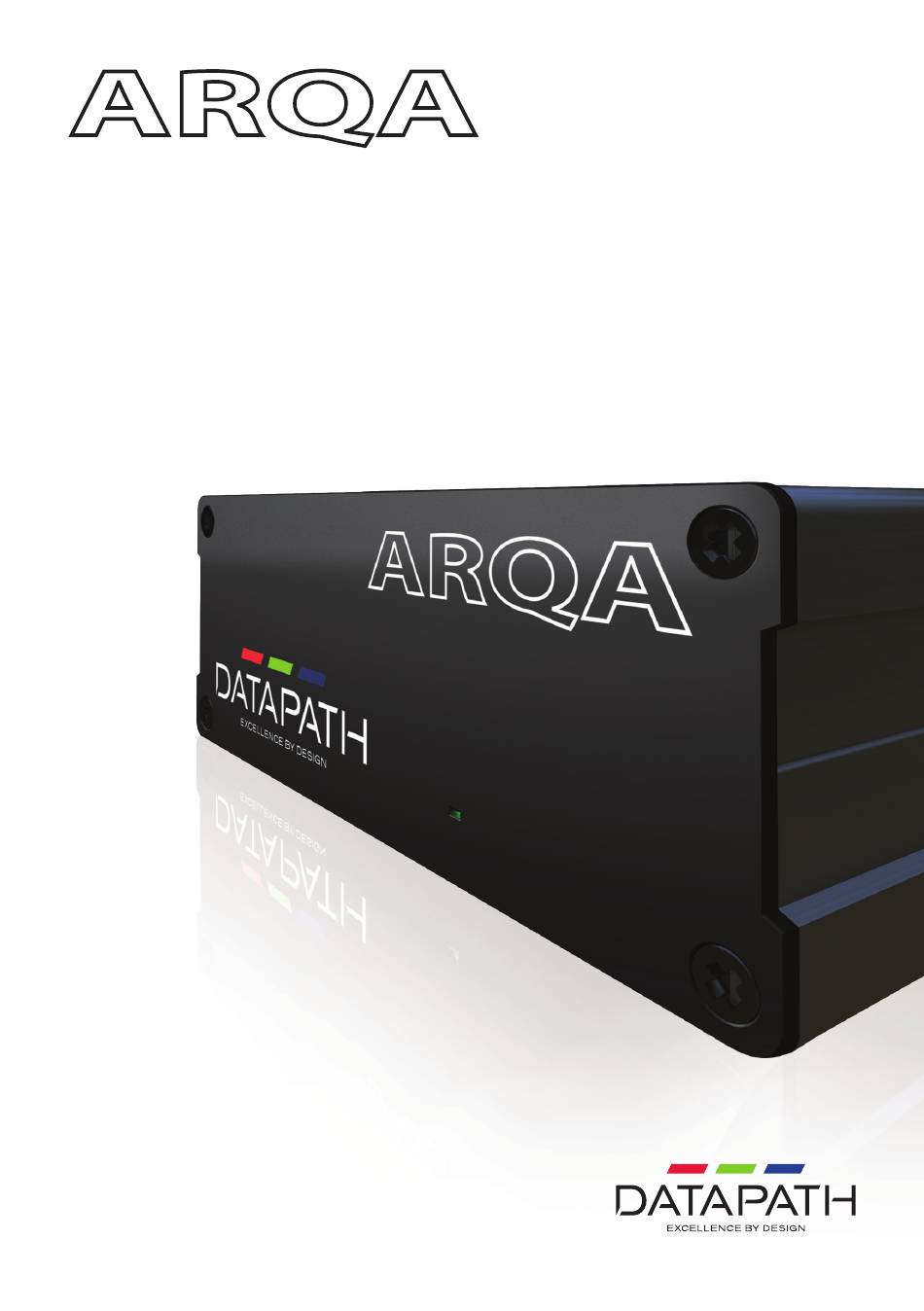

Schnellstartanleitung Arqa TX1/C Arqa TX1/F Arqa RX1/C Arqa RX1/F Wir entwickeln die besten visuellen Lösungen weltweit...
Seite 2
Schnellstartanleitung Arqa INHALT Vielen Dank, dass Sie sich für die Arqa- TX1- oder Arqa-RX1-Einheit von Datapath 1 x Arqa-TX1-Einheit oder entschieden haben. Diese Anleitung 1 x Arqa-RX1-Einheit führt Sie in wenigen Schritten durch die Ersteinrichtung des Geräts. ARQA TX1 (SENDEREINHEIT) Sie benötigen ausführlichere Informationen?
Seite 3
Schnellstartanleitung Arqa ARQA RX1 (RECEIVEREINHEIT) RACK-MONTAGEKIT (OPTIONAL) 1 x Steckernetzteil 12 V 1 A 2 x Netzkabel (europäischer oder internationaler Stecker) 1 x Fachboden 1 x Gummifüße (4 Stück) 1 x Blende 1 x Montage-Pad (4 Stück) Redundante Stromversorgung (RPSU) 1 x DVI-zu-HDMI-Adapter 1 x Zubehörbeutel mit Befestigungsschrauben für Nur Glasfaserversion Blende 2 x SFP-1G-Multimode bis zu 500 m 1 x mit dem...
Seite 4
Schnellstartanleitung Arqa SCHRITT 1 VERBINDEN VON ARQA-RX1/C- UND ARQA-TX1/C-KUPFEREINHEITEN Audio zu USB USB zu PC DVI- Audio von PC Eingang von PC TX1/C Local DVI - In RS232 Local DVI - Out Netzwerkkabel CAT5e/6, bis zu 150 m/492 ft KVM - Link DVI-Ausgang zu Stromanschluss Monitor (optional)
Seite 5
Schnellstartanleitung Arqa SCHRITT 1 VERBINDEN VON ARQA-RX1/F- UND ARQA-TX1/F-OPTICAL-EINHEITEN Audio zu USB USB zu PC DVI- Audio von PC Eingang von PC TX1/F Local DVI - In RS232 Local DVI - Out Netzwerkkabel Multimode-Glasfaser, bis zu 500 m/1640 ft KVM - Link Stromanschluss 12 V 1 A DVI-Ausgang zu Monitor (optional)
Seite 6
Schnellstartanleitung Arqa Verbinden Sie den Arqa RX1 und den Arqa TX1 wie folgt und orientieren Sie sich dabei an den Illustrationen: Verbinden Sie den Arqa RX1 und den Arqa TX1 mit dem mitgelieferten Netzteil (12 V, 1 A). Verbinden Sie das mitgelieferte USB-Kabel mit einer USB-Buchse Ihres PCs und der USB-Buchse des Arqa TX1. Schließen Sie eine Tastatur und eine Maus an die USB-Buchsen des Arqa RX1 an.
Arqa RX1 SCHRITT 3 BETRIEB Starten einer Punkt-zu-Punkt-Verbindung (ohne Netzwerk-Switch) Das Starten einer Punkt-zu-Punkt-Verbindung läuft für Kupfer- und Glasfaserversionen des Datapath Arqa gleich ab. Stellen Sie sicher, dass der PC, der Arqa TX1 und der Arqa RX1 ordnungsgemäß verbunden sind.
Seite 8
Schnellstartanleitung Arqa STARTEN EINER NETZWERK-SWITCH-VERBINDUNG Das Starten einer Netzwerk-Switch-Verbindung läuft für Kupfer- und Glasfaserversionen des Datapath Arqa gleich ab. Verbinden Sie alle Einheiten mit Netzwerkkabeln mit dem Netzwerk-Switch. Außerdem sollte ein Windows-PC mit der „Arqa Network Manager“-Software mit dem Netzwerk-Switch verbunden sein. Eine Anleitung zur Installation des Arqa Network Manager finden Sie im Benutzerhandbuch für den Arqa...
Out-Buchse des Arqa TX1. Schließen Sie das Mikrofon an die In-Buchse des Arqa RX1 an. Bildschirm flackert, LED leuchtet Laden Sie die aktuelle Firmware von der Datapath-Website herunter Anzeige ist nicht wie grün und installieren Sie diese.
Seite 11
Störungen verursachen und (2) dieses Gerät muss störfest gegen aufgenommene Störungen sein, auch gegen Störungen, die unerwünschte Betriebszustände verursachen könnten. Datapath Ltd erklärt hiermit, dass die Arqa-KVM-Einheiten die grundlegenden Anforderungen und sonstigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU und 2014/35/EU erfüllen.
Seite 12
Datapath GB und Unternehmenszentrale Bemrose House, Bemrose Park, Wayzgoose Drive, Derby, DE21 6XQ, UK +44 (0) 1332 294 441 sales-uk@datapath.co.uk Datapath North America 2550 Blvd of the Generals, Suite 320, Norristown, PA 19403, USA +1 484 679 1553 sales-us@datapath.co.uk Datapath Frankreich +33 (1)3013 8934 sales-fr@datapath.co.uk...
