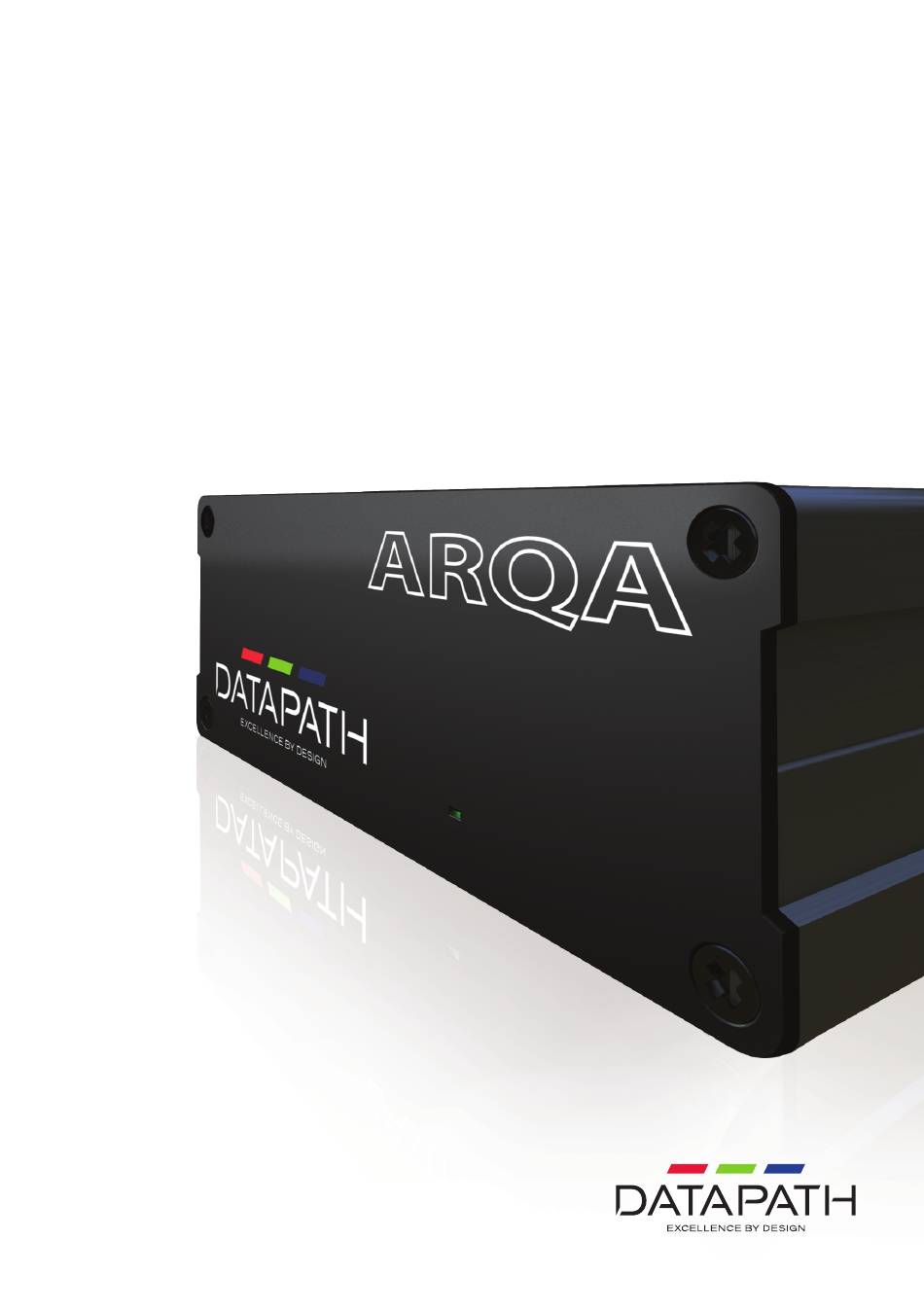

- Seite 1 Arqa Schnellstartanleitung Arqa TX1/C - Arqa TX1/F Arqa RX1/C - Arqa RX1/F Entwicklung der weltweit besten visuellen Lösungen...
- Seite 2 Arqa-Schnellstartanleitung INHALT LIEFERUMFANG VERBINDUNG DER KUPFERKABEL-GERÄTE ARQA RX1/C UND TX1/C VERBINDUNG DER OPTISCHEN GERÄTE ARQA RX1/F UND TX1/F ANBRINGEN VON ARQA TX1-GERÄTEN AM RMK VERBINDUNG VON STROMVERSORGUNG MIT DEN ARQA-GERÄTEN 9 EINRICHTUNG EINER PUNKT-ZU-PUNKT-VERBINDUNG EINRICHTUNG VON ARQA-GERÄTEN MIT AETRIA GERÄTEKONFIGURATION IM AETRIA COMMAND CENTER VERWENDUNG DES BILDSCHIRMMENÜS - ARQA WORKSTATION PROBLEMLÖSUNG COPYRIGHT-ERKLÄRUNG...
- Seite 3 Arqa-Schnellstartanleitung LIEFERUMFANG Vielen Dank für Ihren Kauf der Geräte Arqa TX1 oder RX1 von Datapath. Dieses 1 x Arqa TX1-Gerät oder Dokument soll Sie schnell durch die 1 x Arqa RX1-Gerät Ersteinrichtung führen. ARQA TX1 (SENDEEINHEIT) Falls der Lieferumfang unvollständig sein sollte, wenden Sie sich bitte für weitere...
- Seite 4 Arqa-Schnellstartanleitung ARQA RX1 (EMPFANGSEINHEIT) RACKMOUNT-SET (OPTIONAL) 1 x Netzteil, 12 V A (Stecker für Europa oder 1 x Rack-Regal mit RPSU international) 2 x Netzkabel 1 x Gummifüße (4 Stk. inklusive) 1 x Blende 1 x Montageauflage (4 Stk. inklusive) Redundante Stromversorgung (Redundant Power 1 x DVI-zu-HDMI-Adapter Supply Unit, RPSU)
- Seite 5 Arqa-Schnellstartanleitung VERBINDUNG DER KUPFERKABEL-GERÄTE ARQA RX1/C UND TX1/C Audio zum USB zum PC DVI-Eingang Audio vom vom PC TX1/C Local DVI - In RS232 Local DVI - Out Netzwerkkabel CAT5e/6. Bis zu 150 m/492 Fuß KVM - Link DVI-Ausgang an Netzanschluss, Monitor (optional) 12 V, 1 A...
- Seite 6 Arqa-Schnellstartanleitung VERBINDUNG DER OPTISCHEN GERÄTE ARQA RX1/F UND TX1/F Audio zum USB zum PC DVI-Eingang Audio vom vom PC TX1/F Local DVI - In RS232 Local DVI - Out Netzwerkkabel Multimode-Faser. Bis zu 500 m/1640 Fuß KVM - Link Netzanschluss, DVI-Ausgang an Monitor (optional) 12 V, 1 A...
- Seite 7 Arqa-Schnellstartanleitung Verbinden Sie Arqa RX1 und TX1 unter Befolgung der Anschlussdarstellung als Leitlinie: Verbinden Sie sowohl Arqa RX1 als auch TX1 mit dem mitgelieferten Netzteil (12 V, 1 A). Schließen Sie das USB-Kabel (im Lieferumfang enthalten) an einen USB-Anschluss am PC und an den USB- Anschluss am Arqa TX1 an.
- Seite 8 Arqa-Schnellstartanleitung ANBRINGEN VON ARQA TX1-GERÄTEN AM RMK Bringen Sie Arqa TX1 an der Blende an, indem Sie die Schrauben oben links und unten rechts entfernen (1). Richten Sie die leeren Schraubenlöcher an der Blende (2) aus und setzen Sie dann zur Fixierung der Geräte Arqa TX1 die Schrauben ein.
- Seite 9 Arqa-Schnellstartanleitung VERBINDUNG VON STROMVERSORGUNG MIT RMK Sobald die Arqa-Geräte im Rackmount gesichert wurden, entfernen Sie die Schutzkappen an den Stromanschlusskontakten und schließen Sie die Stromkabel vom Netzteil (PSU) an der Rückseite der Arqa-Geräte an (1). Die Hauptstromanschlüsse können zur Unterbrechung der Stromversorgung der Arqa-Geräte verwendet werden und sollten daher leicht zugänglich sein, wenn das Rackmount installiert wurde.
- Seite 10 Arqa-Schnellstartanleitung EINRICHTUNG EINER PUNKT-ZU-PUNKT-VERBINDUNG Eine Punkt-zu-Punkt-Verbindung (ohne Netzwerk-Switch) starten Der Start einer Punkt-zu-Punkt-Verbindung ist identisch, unabhängig davon, ob Sie die Kupferkabel- oder Glasfaser-Version von Arqa verwenden. Stellen Sie sicher, dass alle Verbindungen zwischen PC, Arqa TX1 und RX1 funktionieren. Schalten Sie PC und beide Monitore ein. Beide Geräte starten eine Initialisierung, was dadurch angezeigt wird, dass die rote Status-LED einige Sekunden blinkt.
- Seite 11 Arqa-Schnellstartanleitung EINRICHTUNG VON ARQA-GERÄTEN MIT AETRIA Basisinstallation der Geräte Arqa-Geräte verbinden: Verbinden Sie die Arqa-Geräte, wie auf den Seiten 5 bis 7 detailliert angegeben. Wenn später eine OneControl- Konfiguration für Workstation mit einzelner Tastatur und Maus erstellt werden soll, kann es hilfreich sein, zu notieren, welchen Empfänger Sie zur Verbindung mit der einzelnen Tastatur und Maus (USB) genutzt haben.
- Seite 12 Arqa-Schnellstartanleitung Beispiel zur externen Quellenaggregation Diese Konfiguration der Steuerung von externen Systemen ermöglicht die Integration mehrerer externer Server in einem vereinheitlichten Arbeitsbereich zur Steuerung externer System sowie die Visualisierung an einer Videowand. Das folgende Beispiel zeigt, wie Netzwerk-Umschaltung die Anzahl der zur Visualisierung an der Videowand verfügbaren Eingänge erhöhen kann.
- Seite 13 Vergewissern Sie sich außerdem, dass sich alle Arqa-Geräte in demselben physischen und logischen lokalen Netzwerk (LAN) wie der Aetria Network Manager-Server befinden. Dieser wurde von Datapath vorkonfiguriert und sollte vor den nächsten Schritten verbunden, mit Strom versorgt und gestartet worden sein. Empfohlene Netzwerkkonfigurationseinstellungen finden Sie im Dokument Aetria-Leitlinien zur Netzwerkkonfiguration.
- Seite 14 Arqa-Schnellstartanleitung VERWENDUNG DES BILDSCHIRMMENÜS - ARQA WORKSTATION Ziel dieses Abschnittes ist es, Nutzer schnell durch den grundlegenden Prozess der erstmaligen Verwendung des Bildschirmmenüs (OSM) von Arqa in einer Aetria®-Umgebung zu führen. In diesem Stadium wurde die Aetria OneControl-Gruppe vom Systemadministrator im Aetria Command Center gemeinsam mit Verknüpfungen, die zur Steuerung der Arqa Workstation verwendet werden, konfiguriert.
- Seite 15 Wählen Sie mit der Aufwärts-/Abwärtspfeiltaste an der Tastatur die erforderliche Quelle und drücken Sie Eingabe. Die Quelle wird an die Wand freigegeben. Wenn vor dem Empfängernamen ein (W) angezeigt wird, bedeutet dies, dass dieser Empfänger ein Datapath- Videowand-Controller-Ziel ist, und es muss das geeignete Videoaufnahmefenster am Videowand-Controller als Bestandteil eines Wandlayouts geöffnet sein.
- Seite 16 Stereoanschluss am Mikrofoneingang des PCs (rosa) anschließen und mit dem Ausgang am Arqa TX1 verbinden. Eingang des Arqa RX1 mit dem Mikrofon verbinden. LED leuchtet Aktuellste Firmware von der Datapath-Website herunterladen Der Bildschirm flimmert, die grün. und installieren. Anzeige ist unnormal.
- Seite 17 Auf Arqa RX1 und TX1 aufrufen. Zum Öffnen der Bildschirmanzeige die Scroll-Lock- sind möglicherweise Taste mindestens fünfmal in schneller Folge drücken. Die LEDs leuchten verschiedene Firmware-Version wird unter dem Menü angezeigt. Datapath- unterschiedlich. Firmware-Versionen Support-Team kontaktieren, sollte eine Firmware-Aktualisierung installiert. nicht funktionieren.
