Verwandte Anleitungen für Wow WDA3 Mobil
Inhaltszusammenfassung für Wow WDA3 Mobil

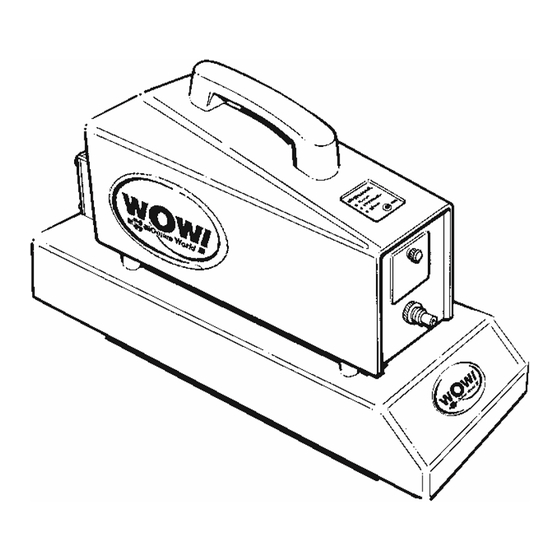

- Seite 1 Bedienungsanleitung WDA3 Mobil 2102_D / Version:02/03/2010...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung ............................3 Erklärung ............................3 Funktionsweise ..........................3 Sicherheitsanweisungen und Hinweise ....................4 Vor der Inbetriebnahme Ihres Trübungsmessgeräts ..............4 Technische Hinweise ........................5 Montage ............................ 5 Aufladen und aufwärmen des Trübungsmessgerät WDA3 ............5 2.2.1 LED-Zustände ........................6 Wartung des Opacimeter WDA3 ...................... -
Seite 3: Einleitung
Erklärung Erklärung Das WOW! Würth Online World WDA3 Mobil Trübungsmessgerät wurde für den Anschluss an eine beliebige Das WOW! Würth Online World WDA3 Mobil Trübungsmessgerät wurde für den Anschluss an eine beliebige Windows-kompatible PC-Plattform entwickelt. Die Kommunikation mit dem Trübungsmessgerät erfolgt über Windows-kompatible PC-Plattform entwickelt. -
Seite 4: Sicherheitsanweisungen Und Hinweise
Anweisungen sorgfältig durch, um den sicheren Umgang mit dem Gerät zu gewährleisten. STROMVERSORGUNG: Wird das Trübungsmessgerät an einen WOW-Werkstattwagen oder an einer anderen geeigneten Wandhalterung befestigt, so muss der Techniker das Testgerät an eine 230 V Wechselstrom-Steckdose anschließen. Diese Steckdose muss geerdet sein. Ist das Netzkabel der Docking-Station nicht lang genug für den Anschluss an die Steckdose, verwenden Sie bitte kein Verlängerungskabel oder Kabeltrommel. -
Seite 5: Technische Hinweise
Technische Hinweise 2.1 Montage Wenn Sie Ihren Trübungsmessgerät WDA3 als Teil eines kombinierten Diesel- und Benzin-Emission-System bestellt haben, wird das Gerät betriebsbereit geliefert und von einem Techniker Ersteingewiesen. Wenn Sie den Trübungsmessgeräts WDA3 als Nachrüstung zu Ihrem vorhandenen Benzin-Abgasmessgerät oder einer anderen PC-Plattform bestellt haben, so wird das Gerät bei Ihnen vor Ort von einem autorisierten Techniker installiert und Ersteingewiesen. -
Seite 6: Led-Zustände
Trübungsmessgeräts in die Docking-Station nach jeder Messung wird gewährleistet, dass das Trübungsmessgerät immer die richtige Temperatur für die nächste Messung hat. Der Zustand bzw. die Temperatur des Trübungsmessgerätes wird in der WOW! Software im AU-Modul jeweils oben Links angezeigt. - 6 -... - Seite 7 2.3 Grundeinstellungen in der WOW! Software 3 Grundeinstellungen in der WOW! Software Die Verbindungseinstellungen für die Anbindung der WDA3 an das WOW! Emission System nehmen Sie bitte Die Verbindungseinstellungen für die Anbindung der WDA3 an das WOW! Emission System nehmen Sie bitte in der Programmeinstellungen der WOW! Software vor.
-
Seite 8: Wartung Des Opacimeter Wda3
Wartung des Opacimeter WDA3 3.1 Verschmutzung der Linsen Das Opacimeter WDA3ist besonders wartungsarm, trotzdem sollte zur Pflege alle 6 Monate eine Wartung durchgeführt werden. Die Wartung beschränkt sich auf die Reinigung des Gerätegehäuses der Linsen von Sender und Empfänger und des Ansaugrohres, wenn die automatische Überwachung dies erfordert. Die langsame Verschmutzung der Lichtquelle oder der Empfängerlinsen wird automatisch während des Frischluftabgleichs vor jeder Messung ausgeglichen. -
Seite 9: Vorgehensweise Reinigen Des Ansaugrohres
Sie diesen wieder fest B. Schrauben Sie die Abdeckung A wieder an. Kontrolle der Standfüße Die Standfüße der WDA3 Mobil können sich mit der Zeit abnütze. Dadurch kann es vorkommen, dass die WDA3 Mobil beim einsetzen in die Dockingstation keinen Kontakt mehr bekommt und nicht geladen oder geheizt wird. -
Seite 10: Ersatzteile Und Zubehör
Art.Nr.: 09000 300 712 Erweiterungselement für NFZ Hochauspuffanlagen Abgasrohre, 1,5 Meter Halterung für Erweiterungselement Erleichtert das Einhängen der Abgasmesssonde bzw.Dieseltesters in den Hoch-Auspuff Komplettes Kit (als Zubehör erhältlich) Art.Nr.: 09000 300 713 Standfüße der WDA3 Mobil Set enthält 4 Stück - 10 -... -
Seite 11: Eichung
Eichung Vor der ersten in Betriebnahme muss das Trübungsmessgerät Erstgeeicht und entsprechend nach einem Jahr Nachgeeicht werden. 5.1 Eichtechnische Prüfungen Die Eichung umfasst die folgenden aufgeführten Prüfungen, dabei dürfen keine Abweichungen zur Zulassung festgestellt werden. Weitere Prüfungen werden vom Eichbeamten vorgenommen, falls diese erforderlich sind. Bitte hierzu die folgenden Punkte in der Bedienungsanleitung beachten Haupt und Sicherungsstempelstellen ABB 5... -
Seite 12: Prüfung Des Gerätes Mit Einem Transmissionsfilter
● ABB 1 mitgelieferte Trübungsglasführungsplatte (C) mit den vorhandenen Rändelschrauben an das T rübungsmessgerät Stellen Sie Sicher, dass der interner Akku WDA3 MOBIL ABB 2 ● grundgeladen ist. Hierzu evtl. das Trübungsmessgerät mit der eingesteckten und eingeschalteten Ladestation verbinden. Eventuelle Fehler am Trübungsmessgerät müssen vor Beginn der ●... -
Seite 13: Vorgehensweise
5.2.2 Vorgehensweise Öffnen Sie bitte das WDA3 Mobil Bedienprogramm Im Windows Startmenü unter: Start-> Programme-> WOW! -> WDA3 Mobil – Bedienprogramm Oder über die Verknüpfung auf dem Desktop Würth Online World GmbH Würth Online World GmbH Würth Online World GmbH Nach Start des WDA3 MOBIL Bedienprogramm geben Sie Schliffenstraße/Falkhof 74653 Künzelsau... -
Seite 14: Haupt Und Sicherungsstempelstelle
Nach Beendigung des Frischluftabgleichs das Trübungsmessgerät aus der Ladestation entfernen und das Trübungsmessglas in die Öffnung der von Ihnen zuvor angebrachten „Trübungsglasführungsplatte“ vollständig einführen. Nachdem die Anzeige des Trübungskoeffizienten e inen Einfri eren konstanten Wert anzeigt die Schaltfläche „ “ betätigen. -
Seite 15: Technische Daten
Technische Daten Computer (Minimalanforderungen): Windows kompatible PC-Plattform: 586er Prozessor oder höher Bildschirmanzeige: Mindestanforderungen: 800 x 600 x 256 Farben. Auto-Sizing für die Einhaltung der minimalen Anzeigenanforderungen von alphanumerischen Zeichen. Betriebssystemmindestens: Windows™ 2000. oder höher. Bluetooth-Modul: Windows-Bluetooth- Stack oder Widcomm- Bluetooth- Stack kompatibles Bluetooth- Modul Opacimeter WDA3 Probenentnahmeverfahren:... -
Seite 16: Gerätedaten
6.1 Gerätedaten Opacimeter WDA3 Abmessungen: Länge: 38,75 cm(ohne Abgassonde) Höhe: 23,75 cm (einschl. Griff) Breite: 11,87 cm Gewicht: 6,0 kg (mit Batterie) Gehäuse: Stahl (korrosionsbeständig) Docking-Station Abmessungen: Länge: 49,5 cm Höhe: 16,87 cm (mit Ladebasis) Breite: 17,5 cm Gewicht: 4,0 kg Gehäuse Stahl (korrosionsbeständig) 6.2 Abkürzungen... -
Seite 17: Garantie
Der Hersteller haftet auf keinen Fall für Folgeverluste oder -schäden. Der Hersteller übernimmt keinerlei weitergehende Pflichten oder Haftung als hier ausdrücklich festgelegt und autorisiert keine Person, dies in seinem Namen zu tun. 21. Juli 2009. WOW! WOW Online World. Schliffenstrasse Falkhof 74653 Künzelsau Deutschland... -
Seite 18: International Offices
International Offices GERMANY CYPRUS HUNGARY NORWAY WOW! Würth Online World Wurth Cyprus Ltd. Würth Szereléstechnika KFT Würth Norge AS GmbH 4, Vitona Str. Gyár utca 2 Morteveien 12, Schliffenstraße Falkhof 2033 Strovolos Industrial Estate 2040 Budaörs Gjellerasen Naeringspark 74653 Künzelsau...
