EPIMSA6
EPIB6
L'Interface maître/esclave ou l'Interface d'alimenation
doit être installée pour utiliser les panneaux de
commande à microprocesseurs sur toute la gamme des
unités dont la consommation de courant est supérieure
à 5 A.
L'Interface maître/esclave EPIMSA6 est utilisée pour
connecter jusqu'à 4 unités en parallèle à 1 dispositif de
régulation FWEC(1,2,3)A. Jusqu'à 3 interfaces EPIMSA6
peuvent être raccordées en parallèle à un dispositif de
régulation. La capacité des contacts du EPIMSA6 est de
4 x 3 A.
L'interface d'alimentation EPIB6
le dispositif de régulation électronique à distance
FWEC(1,2,3)A sur la gamme complète d'unités d'une
consommation supérieure à 5 A. La capacité des
contacts du EPIB6 est de 16 A.
Le
non
respect
d'installer
une
(EPIB6 ou EPIMSA6) sur les unités avec une
consommation de courant supérieure à 5 A
peut provoquer un incendie ou endommager
l'équipement.
Le tableau ci-dessous énumère le courant maximum de
l'ensemble de la gamme d'unités.
FWL/FWM/FWV
01
0.16 A
02
0.21 A
03
0.27 A
04
0.39 A
05
-
06
0.38 A
07
-
08
0.80 A
09
-
10
1.12 A
12
-
16
-
18
-
<=3 A
La fonction maître/esclave est possible en installant l'EPIMSA6.
>3 A
Installation EPIMSA6 vous devez installer EPIB6.
>5 A
L 'EPIB6 doit être installé.

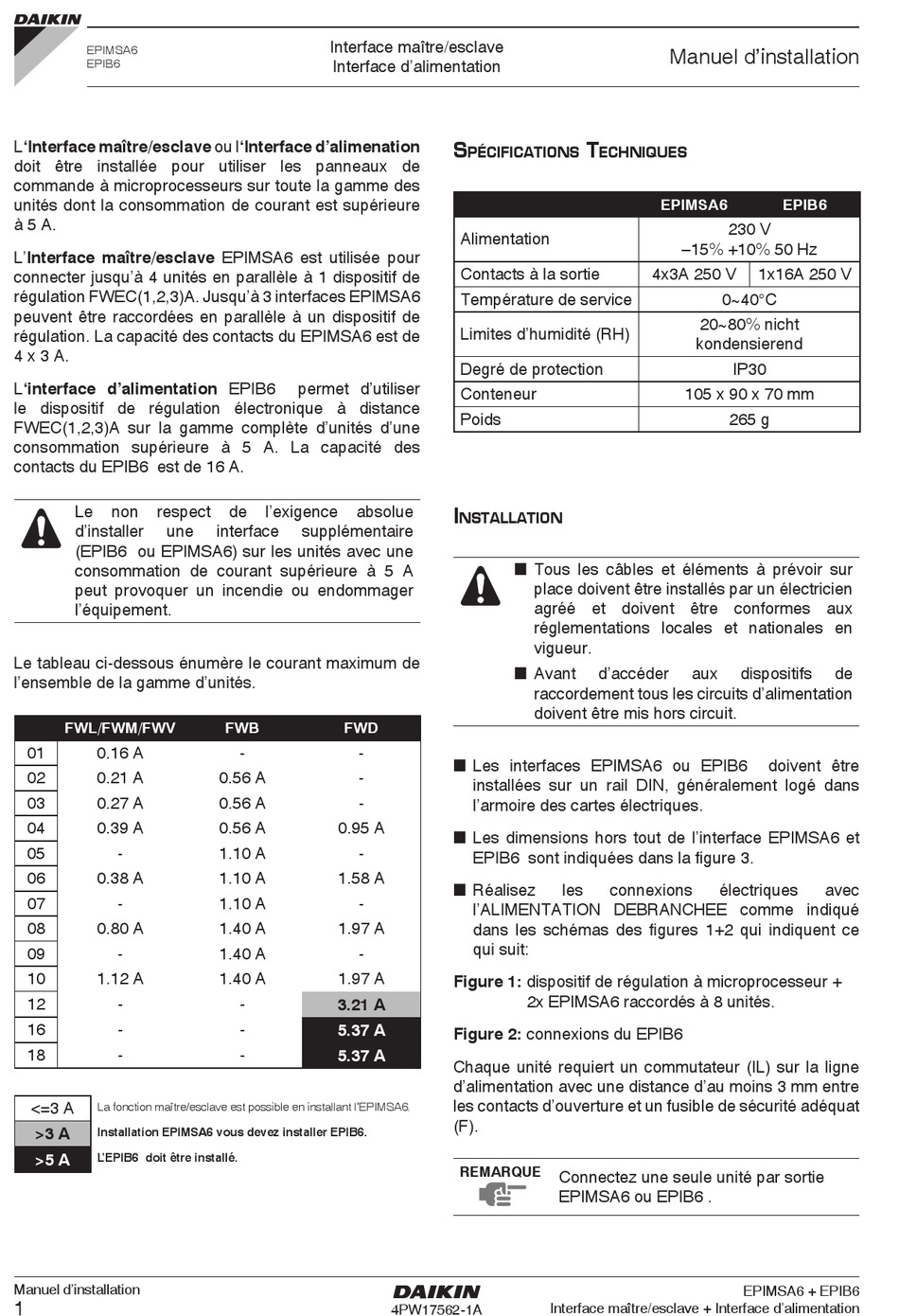

Manuel d'installation
1
Interface maître/esclave
Interface d'alimentation
permet d'utiliser
de
l'exigence
absolue
interface
supplémentaire
FWB
FWD
-
-
0.56 A
-
0.56 A
-
0.56 A
0.95 A
1.10 A
-
1.10 A
1.58 A
1.10 A
-
1.40 A
1.97 A
1.40 A
-
1.40 A
1.97 A
-
3.21 A
-
5.37 A
-
5.37 A
S
pécificaTiONS
Alimentation
Contacts à la sortie
Température de service
Limites d'humidité (RH)
Degré de protection
Conteneur
Poids
i
NSTallaTiON
n Tous les câbles et éléments à prévoir sur
place doivent être installés par un électricien
agréé et doivent être conformes aux
réglementations locales et nationales en
vigueur.
n Avant
raccordement tous les circuits d'alimentation
doivent être mis hors circuit.
n Les interfaces EPIMSA6 ou EPIB6
installées sur un rail DIN, généralement logé dans
l'armoire des cartes électriques.
n Les dimensions hors tout de l'interface EPIMSA6 et
EPIB6 sont indiquées dans la figure 3.
n Réalisez
l'ALIMENTATION DEBRANCHEE comme indiqué
dans les schémas des figures 1+2 qui indiquent ce
qui suit:
Figure 1: dispositif de régulation à microprocesseur +
2x EPIMSA6 raccordés à 8 unités.
Figure 2: connexions du EPIB6
Chaque unité requiert un commutateur (IL) sur la ligne
d'alimentation avec une distance d'au moins 3 mm entre
les contacts d'ouverture et un fusible de sécurité adéquat
(F).
REMARQUE
Connectez une seule unité par sortie
EPIMSA6 ou EPIB6 .
Interface maître/esclave + Interface d'alimentation
4PW17562-1A
Manuel d'installation
T
EchNiquES
EPIMSA6
230 V
–15% +10% 50 Hz
4x3A 250 V
0~40°C
20~80% nicht
kondensierend
IP30
105 x 90 x 70 mm
265 g
d'accéder
aux
les
connexions
électriques
EPIB6
1x16A 250 V
dispositifs
de
doivent être
avec
EPIMSA6 + EPIB6
