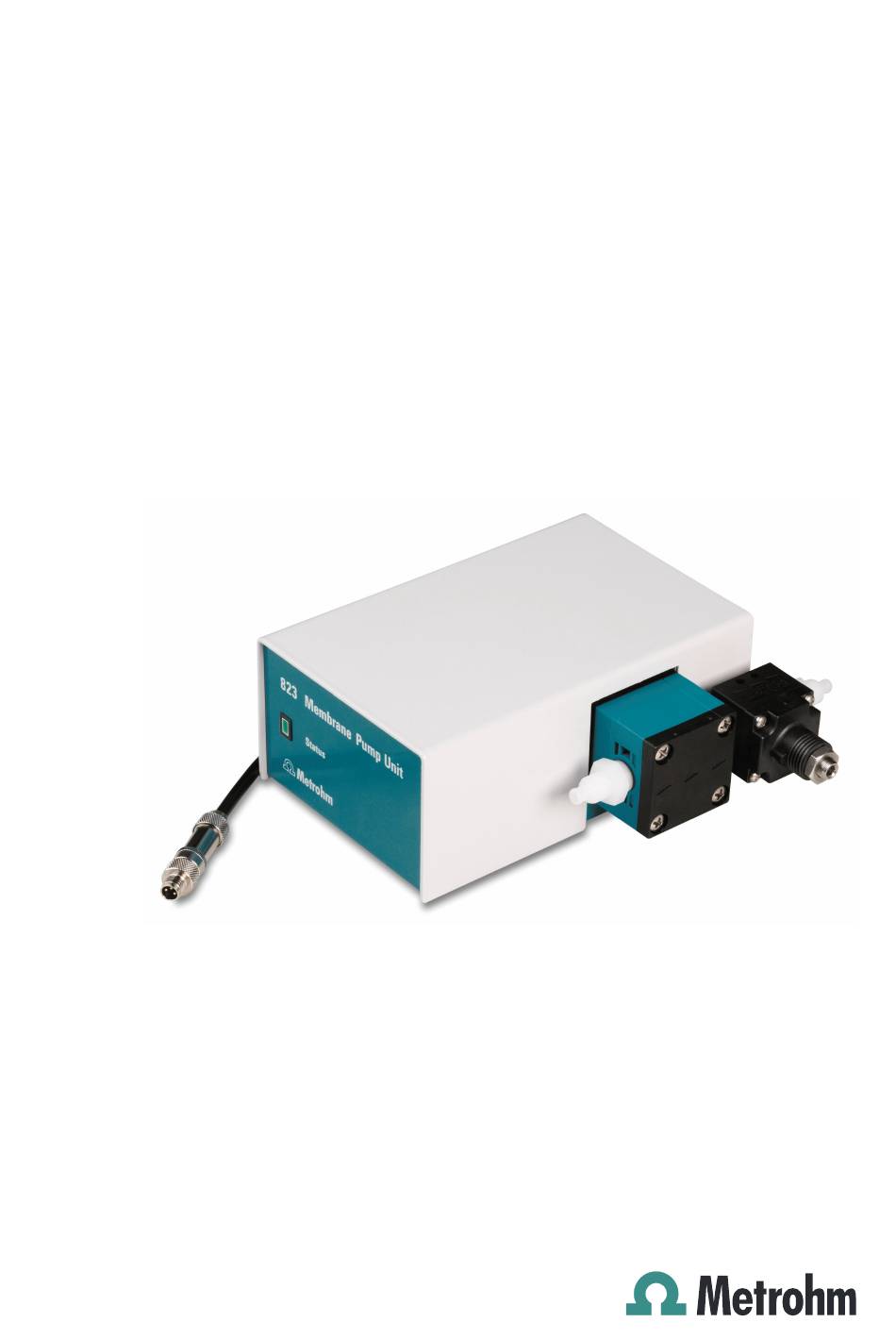

- Seite 1 823 Membrane Pump Unit Handbuch 8.823.8001DE / 2019-11-29...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 823 Membrane Pump Unit Handbuch 8.823.8001DE / 2019-11-29...
- Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
-
Seite 5: Inhaltsverzeichnis
Anschluss an die 731 Relay Box ..........11 4 Bedienung 5 Betrieb und Wartung Allgemeine Hinweise ............14 5.1.1 Pflege ..................14 5.1.2 Wartung durch Metrohm-Service ........... 14 Schläuche ................15 6 Problembehandlung Probleme ................16 7 Technische Daten Membranpumpe ..............17 ￭￭￭￭￭￭￭￭... - Seite 6 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Inhaltsverzeichnis Stromversorgung ..............17 Schnittstellen und Anschlüsse ........... 17 Umgebungstemperatur ............17 Referenzbedingungen ............17 Dimensionen/Material ............18 8 Zubehör Index ￭￭￭￭￭￭￭￭...
- Seite 7 Abbildung 3 Schläuche anschliessen ..............9 Abbildung 4 Überwurfmuttern festschrauben ............9 Abbildung 5 823 Membrane Pump Unit direkt an Sample Processor ....10 Abbildung 6 823 Membrane Pump Unit über Remote Box und 731 Relay Box ..11 ￭￭￭￭￭￭￭￭...
-
Seite 9: Einleitung
Die 823 Membrane Pump Unit ist nicht dafür geeignet, Flüssigkeiten mit Feststoffen zu fördern. Die Förderleistung von mindestens 450 mL/min eröffnet ein breites Anwendungsspektrum. 1.1.1 Gerätevarianten Die 823 Membrane Pump Unit ist in folgenden drei Varianten erhältlich: 2.823.0010 823 Membrane Pump Unit 2.823.0020 823 Membrane Pump mit Absaugausrüstung... -
Seite 10: Anschlüsse
(Anschluss via Adapterkabel 6.2160.010). 1.1.3 Bestimmungsgemässe Verwendung Die 823 Membrane Pump Unit ist für den Einsatz in automatisierten Syste- men in analytischen Laboratorien konzipiert. Das vorliegende Gerät ist geeignet, Chemikalien und brennbare Proben zu fördern. Die Verwendung der 823 Membrane Pump Unit erfordert deshalb vom Benutzer grundlegende Kenntnisse und Erfahrung im Umgang mit giftigen und ätzenden Substanzen. -
Seite 11: Sicherheitshinweise
Gerätes müssen die nachfolgenden Hinweise sorgfältig beachtet werden. 1.3.2 Elektrische Sicherheit Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. ￭￭￭￭￭￭￭￭... -
Seite 12: Schlauch- Und Kapillarverbindungen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 1.3 Sicherheitshinweise WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen. Zudem besteht eine erhebliche Verletzungsgefahr, falls dabei unter Strom stehende Bauteile berührt werden. Im Inneren des Gehäuses befinden sich keine Teile, die durch den Benutzer gewartet oder ausgetauscht werden können. -
Seite 13: Brennbare Lösungsmittel Und Chemikalien
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 1 Einleitung 1.3.4 Brennbare Lösungsmittel und Chemikalien WARNUNG Bei Arbeiten mit brennbaren Lösungsmitteln und Chemikalien sind die einschlägigen Sicherheitsmassnahmen zu beachten. Stellen Sie das Gerät an einem gut belüfteten Standort (z. B. Abzug) ￭ auf. Halten Sie jegliche Zündquellen vom Arbeitsplatz fern. ￭... -
Seite 14: Geräteübersicht
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2.1 Funktionsprinzip der Membranpumpe 2 Geräteübersicht Abbildung 1 Vorderseite 823 Membrane Pump Unit Status-LED Einlass-Anschluss Für die Anzeige des Betriebszustandes. Mit Überwurfmutter für den Ansaug- schlauch. Membranpumpe Druckhalteventil Mit Anzeigepfeilen für die Flussrichtung. Auslass-Anschluss Anschlusskabel Mit Überwurfmutter für den Ablaufschlauch. - Seite 15 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht Förderraum PTFE-Membran Exzenter Prinzip Die Membranpumpe befindet sich im Pumpenkopf. Die aus PTFE beste- hende Membran 4 wird durch einen Exzenter 5 auf und ab bewegt. Dies führt zur periodischen Volumenänderung des Förderraumes 3. Beim Abwärtshub wird daher das zu fördernde Medium über das Einlassventil 2 angesaugt.
-
Seite 16: Installation
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.1 Gerät aufstellen 3 Installation Gerät aufstellen 3.1.1 Verpackung Das Gerät wird zusammen mit dem gesondert verpackten Zubehör in sehr gut schützenden Spezialverpackungen geliefert. Bewahren Sie diese Ver- packungen auf, denn nur sie gewähren einen sicheren Transport des Gerä- tes. -
Seite 17: Abbildung 3 Schläuche Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Installation 1 Den Einlassschlauch und den Auslassschlauch auf die passende Länge schneiden. 2 Die Schläuche mit Überwurfmutter an die Schlaucholiven des Pump- schlauches anschliessen. Abbildung 3 Schläuche anschliessen HINWEIS Um PTFE-Schläuche zu fixieren, müssen ihre Öffnungen erweitert werden (z. B. mit einem Kreuzschraubenzieher). Mit einem Stück Sandpapier kann der PTFE-Schlauch besser gehalten werden. -
Seite 18: Membranpumpe Anschliessen
Steuergerät. Beim Betrieb mit falscher Speisespannung kann das Gerät beschädigt werden. Spannung Die 823 Membrane Pump Unit benötigt 16…24 V Gleichspannung. Sie kann direkt an die Sample-Processor-Modelle 814, 815, 855 oder 864 angeschlossen werden. Beim Einsatz der 823 Membrane Pump Unit in einem Automationssystem mit Remote-Steuerung empfehlen wir zur Speisung eine 731 Relay Box. -
Seite 19: Anschluss An Die 731 Relay Box
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Installation HINWEIS Die 823 Membrane Pump Unit ist in Kombination mit dem Processor 824 Easy Sample Changer nicht geeignet. 3.3.2 Anschluss an die 731 Relay Box Die 823 Membrane Pump Unit mit Anschluss über die Remote Box (6.2148.010) und der 731 Relay Box an eine Remote-Schnittstelle. - Seite 20 (Plus-Pol) gehört in die rote Buchse, der schwarze Stecker (Minus-Pol) gehört in die schwarze Buchse. HINWEIS Informationen zur Ansteuerung der 823 Membrane Pump Unit mit Hilfe der 731 Relay Box und einem geeigneten Steuergerät entnehmen Sie bitte dem Handbuch der 731 Relay Box.
-
Seite 21: Bedienung
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Bedienung 4 Bedienung Die 823 Membrane Pump Unit enthält keine eigenen Bedienelemente. Der Betrieb und die Steuerung erfolgt über das Hauptgerät im Systemverbund. ￭￭￭￭￭￭￭￭... -
Seite 22: Betrieb Und Wartung
Schadensfällen ist der Metrohm-Service zu benachrichtigen. 5.1.2 Wartung durch Metrohm-Service Die Wartung der 823 Membrane Pump Unit erfolgt am besten im Rahmen eines jährlichen Services, der vom Fachpersonal der Firma Metrohm ausge- führt wird. Wenn häufig mit ätzenden und korrosiven Chemikalien gear- beitet wird, kann sich auch ein kürzeres Wartungsintervall ergeben. -
Seite 23: Schläuche
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Betrieb und Wartung Schläuche Für den einwandfreien Betrieb bedürfen die Schläuche einer regelmässigen Inspektion: PTFE-Schläuche nicht knicken. ￭ Auf die Lösungsmittelbeständigkeit achten . ￭ Schläuche regelmässig auf eventuelle Beschädigungen untersuchen. ￭ ￭￭￭￭￭￭￭￭... -
Seite 24: Problembehandlung
Die Verschraubungen kontrollieren. dung von Einlass- korrekt angeschraubt. schlauch und/oder Auslassschlauch tropft. Die Membranpumpe Das Einlassventil und/oder Metrohm-Service Ihrer Metrohm-Vertretung saugt die Lösung das Auslassventil ist ver- benachrichtigen. nicht ab. stopft. Die Membranpumpe Die PTFE-Schläuche sind Die Knickstellen glätten oder einwandfreie fördert nur ungenü-... -
Seite 25: Technische Daten
> 450 mL/min Stromversorgung Spannung 16…24 V DC ≤ 650 mA Stromaufnahme Schnittstellen und Anschlüsse Die 823 Membrane Pump Unit verfügt über keine Steuerschnittstellen. Betrieb und Steuerung erfolgt über die Stromversorgung. Umgebungstemperatur Nomineller Funkti- +5…+45 °C onsbereich Lagerung und –40…+70 °C... -
Seite 26: Dimensionen/Material
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 7.6 Dimensionen/Material Dimensionen/Material Breite 160 mm Höhe 70 mm Tiefe 200 mm Gewicht 1.68 kg (ohne Zubehör) Material Gehäuse: Stahlblech, einbrennlackiert ￭￭￭￭￭￭￭￭... -
Seite 27: Zubehör
Aktuelle Informationen zum Lieferumfang und zum optionalen Zubehör zu Ihrem Produkt finden Sie im Internet. Sie können diese Informationen mit Hilfe der Artikelnummer wie folgt herunterladen: Zubehörliste herunterladen 1 Im Internetbrowser https://www.metrohm.com/ eintippen. 2 Im Suchfeld die Artikelnummer (z. B. Variable Produktnummer) eingeben. Das Suchergebnis wird angezeigt. -
Seite 28: Index
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Index Index Anschliessen Gerätebeschreibung ....1 Schlauch 731 Relay Box ....11 Gerätevarianten ......1 Wartung ......15 Membranpumpe ....10 Gerätevorderseite ....... 6 Service ........3 Sample Processor ....10 Sicherheitshinweise ....3 Stromversorgung Material ........18 Spannung ......17 Bedienung ........
