ULTRA
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de seguridad
y otras explicaciones que deben ser tenidas en cuenta. Puede descargar la versión más actualizada de esta guía y
del manual de instalación en el apartado "Descargas" de la web de Erreka: http://www.erreka-automation.com
Las opciones y funciones descritas en la presente guía son aplicables a partir de la versión del firmware que se indica
AVISO
sobre el circuito. El firmware, como parte de un proceso de mejora continua, está sujeto a la incorporación de
nuevas funcionalidades o a su ampliación, y como consecuencia a la generación de nuevas versiones no
necesariamente compatibles con las anteriores. Por lo tanto, si la versión de su firmware es inferior a la indicada en
esta guía, es posible que algunas opciones y funciones no estén disponibles o sean diferentes.

El desbloqueo
realizarse con precaución.
Si la barrera no
equilibrada o el brazo no
está montado, el muelle
interno puede provocar un
desplazamiento violento.
DESBLOQUEE LA BARRERA
SOLO SI EL BRAZO ESTÁ
INSTALADO.

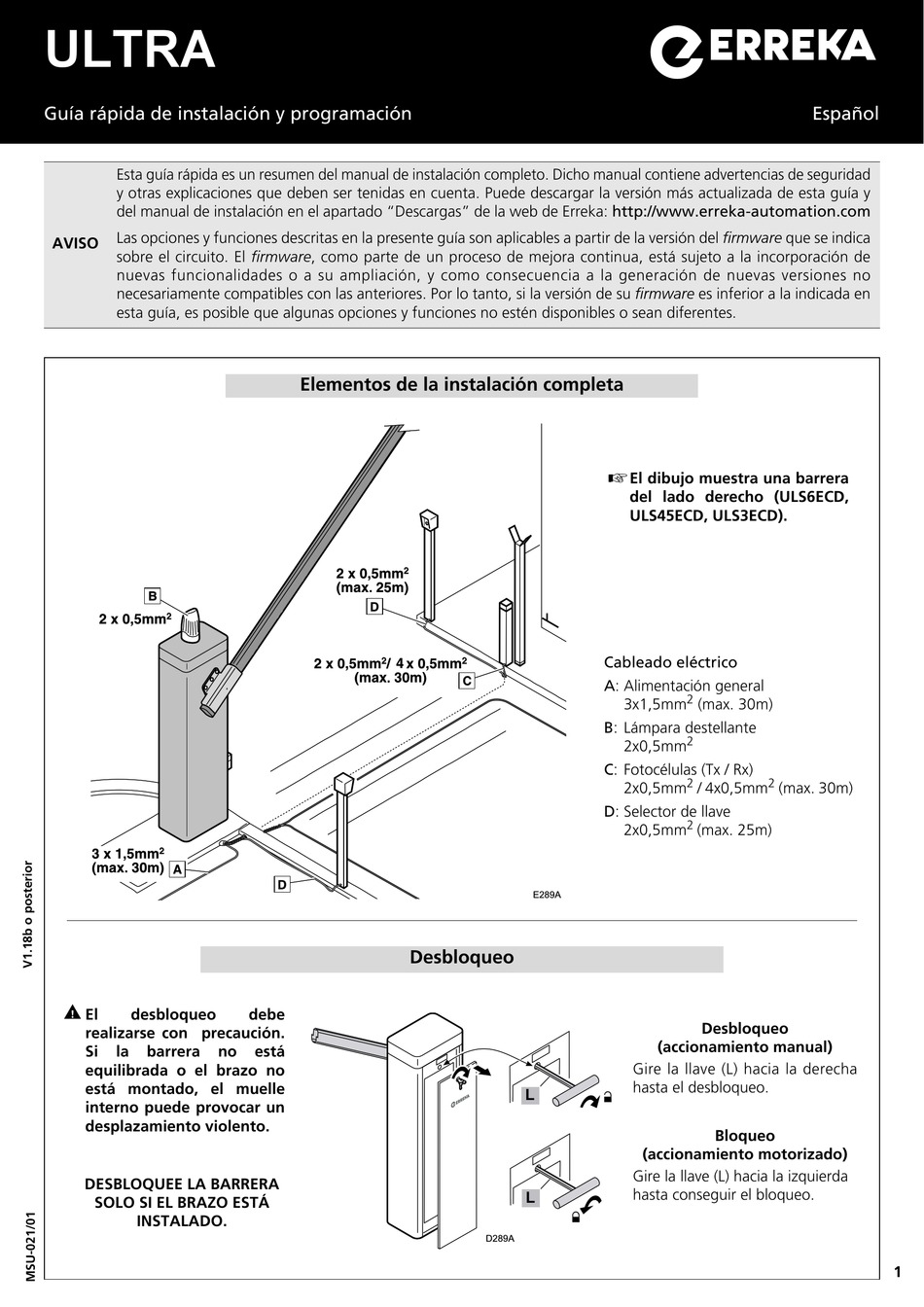

Elementos de la instalación completa
Desbloqueo
debe
está

El dibujo muestra una barrera
del lado derecho (ULS6ECD,
ULS45ECD, ULS3ECD).
Cableado eléctrico
A: Alimentación general
3x1,5mm
B: Lámpara destellante
2x0,5mm
C: Fotocélulas (Tx / Rx)
2x0,5mm
D: Selector de llave
2x0,5mm
E289A
(accionamiento manual)
Gire la llave (L) hacia la derecha
hasta el desbloqueo.
L
(accionamiento motorizado)
Gire la llave (L) hacia la izquierda
L
hasta conseguir el bloqueo.
D289A
Español
2
(max. 30m)
2
2 2
/ 4x0,5mm (max. 30m)
2
(max. 25m)
Desbloqueo
Bloqueo
1
