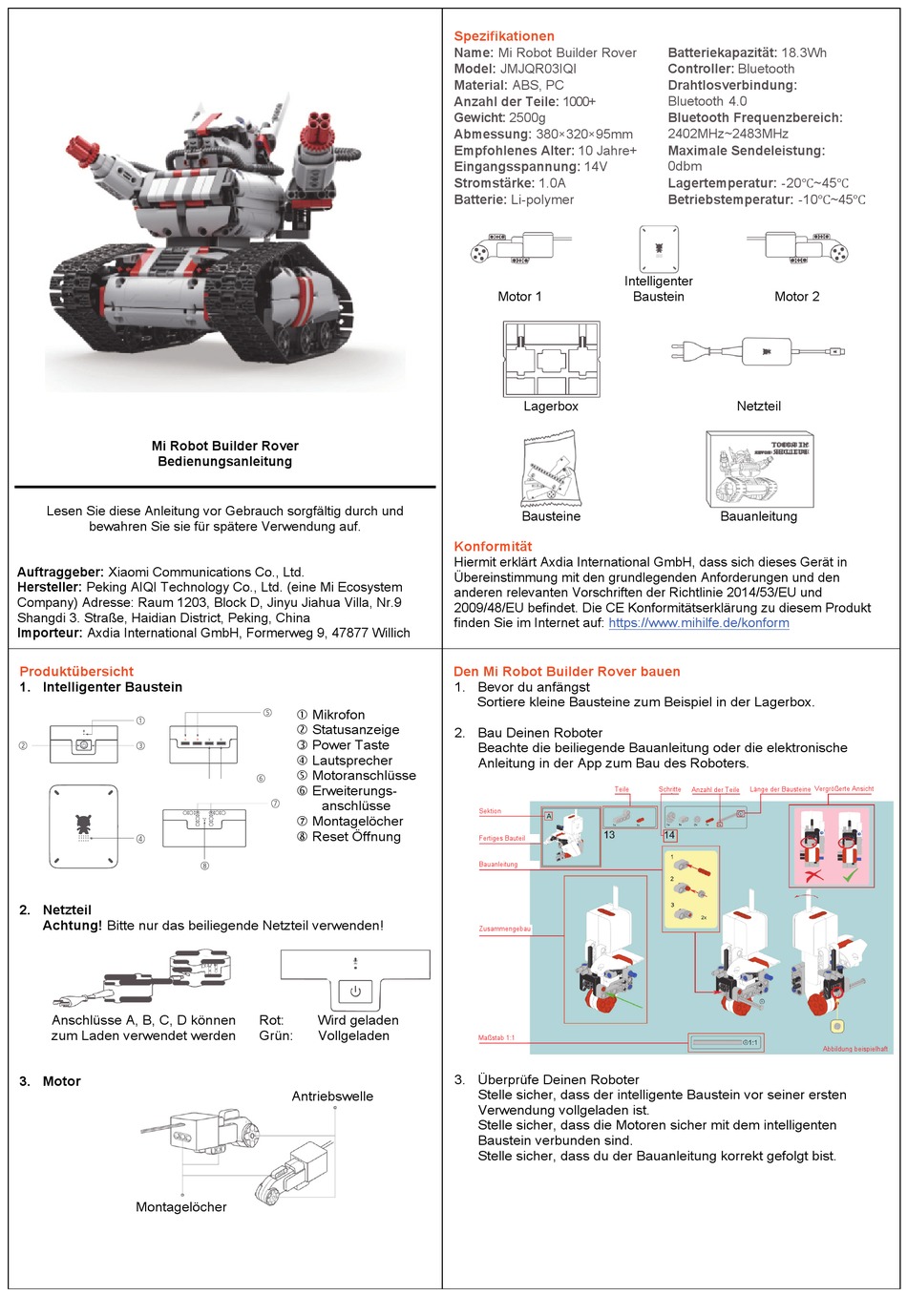

Xiaomi Mi Robot Builder Rover Bedienungsanleitung

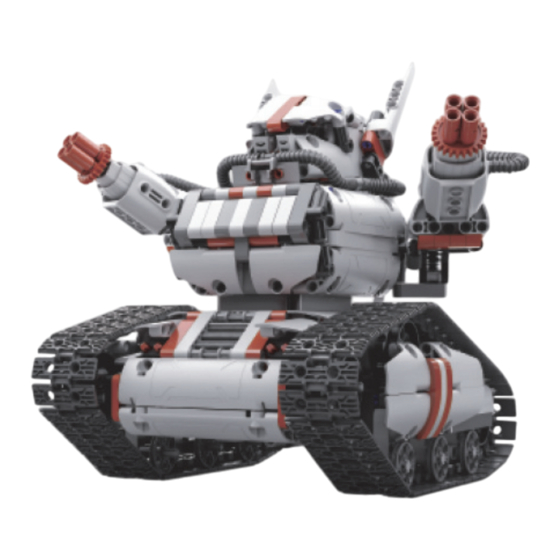

Mi Robot Builder Rover
Bedienungsanleitung
Lesen Sie diese Anleitung vor Gebrauch sorgfältig durch und
bewahren Sie sie für spätere Verwendung auf.
Auftraggeber: Xiaomi Communications Co., Ltd.
Hersteller: Peking AIQI Technology Co., Ltd. (eine Mi Ecosystem
Company) Adresse: Raum 1203, Block D, Jinyu Jiahua Villa, Nr.9
Shangdi 3. Straße, Haidian District, Peking, China
Importeur: Axdia International GmbH, Formerweg 9, 47877 Willich
Produktübersicht
1. Intelligenter Baustein
2. Netzteil
Achtung! Bitte nur das beiliegende Netzteil verwenden!
Anschlüsse A, B, C, D können
zum Laden verwendet werden
3. Motor
Montagelöcher
 Mikrofon
 Statusanzeige
 Power Taste
 Lautsprecher
 Motoranschlüsse
 Erweiterungs-
anschlüsse
 Montagelöcher
 Reset Öffnung
Rot: Wird geladen
Grün: Vollgeladen
Antriebswelle
Spezifikationen
Name: Mi Robot Builder Rover
Model: JMJQR03IQI
Material: ABS, PC
Anzahl der Teile: 1000+
Gewicht: 2500g
Abmessung: 380×320×95mm
Empfohlenes Alter: 10 Jahre+
Eingangsspannung: 14V
Stromstärke: 1.0A
Batterie: Li-polymer
Motor 1
Lagerbox
Bausteine
Konformität
Hiermit erklärt Axdia International GmbH, dass sich dieses Gerät in
Übereinstimmung mit den grundlegenden Anforderungen und den
anderen relevanten Vorschriften der Richtlinie 2014/53/EU und
2009/48/EU befindet. Die CE Konformitätserklärung zu diesem Produkt
finden Sie im Internet auf: https://www.mihilfe.de/konform
Den Mi Robot Builder Rover bauen
1. Bevor du anfängst
Sortiere kleine Bausteine zum Beispiel in der Lagerbox.
2. Bau Deinen Roboter
Beachte die beiliegende Bauanleitung oder die elektronische
Anleitung in der App zum Bau des Roboters.
Teile
Sektion
Fertiges Bauteil
Bauanleitung
Zusammengebau
Maßstab 1:1
3. Überprüfe Deinen Roboter
Stelle sicher, dass der intelligente Baustein vor seiner ersten
Verwendung vollgeladen ist.
Stelle sicher, dass die Motoren sicher mit dem intelligenten
Baustein verbunden sind.
Stelle sicher, dass du der Bauanleitung korrekt gefolgt bist.
Batteriekapazität: 18.3Wh
Controller: Bluetooth
Drahtlosverbindung:
Bluetooth 4.0
Bluetooth Frequenzbereich:
2402MHz~2483MHz
Maximale Sendeleistung:
0dbm
Lagertemperatur: -20℃~45℃
Betriebstemperatur: -10℃~45℃
Intelligenter
Baustein Motor 2
Netzteil
Bauanleitung
Schritte Anzahl der Teile Länge der Bausteine Vergrößerte Ansicht
Abbildung beispielhaft
