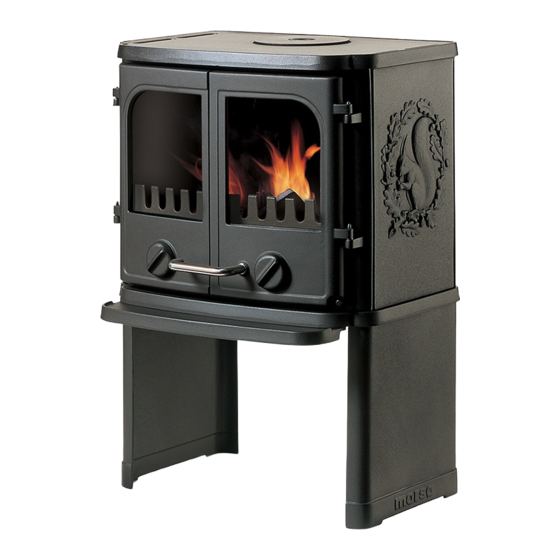

Morsø 2140 Bedienungsanleitung
Verwandte Anleitungen für Morsø 2140
Inhaltszusammenfassung für Morsø 2140
- Seite 1 Aufstellungs- und Bedienungsanleitung 2140 EN 13240 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zu Ihrem neuen morsø Kaminofen. Morsø ist der größte Auftraggeber des dänischen Markts und stellt seit 1853 Ka- minöfen von erstklassiger Qualität her. Folgen Sie nur den umseitigen Instruktionen, dann sind wir Sicher, dass Sie nur Nütze und Freude an Ihrem neuen Kaminofen haben werden. -
Seite 3: Auspacken Des Ofens
1.0 Austellen Ihres Morsø-Ofens 1.1 Auspacken des Ofens 2140: Nach dem Auspacken Brennkammer von der Holzpalette schrauben und sorgfältig mit der Rückseite nach unten legen. Um Schäden an Ofen und Fußboden zu vermeiden, kann man dazu die Papierverpackung als Unterlage verwenden. Packen Sie die dem Ofen beilie- genden Füße aus und schrauben Sie sie mit den mitgelieferten Schrauben am gusseisernen... -
Seite 4: Schornstein
Mit Rücksicht auf Wärmezirkulation, Reinigung und evtl. Säuberung des Ofens von innen, sollte der Abstand zum Mauerwerk 20 cm betragen. Eine Schicht Tapete wird normalerweise, wenn sie auf Mauerwerk angebracht ist, nicht als brennbares Material angesehen. Tragende Unterlage Wenn das Aufstellen auf einem brennbaren Fußboden erfolgt, ist der Ofen auf eine nicht brennbare Unterlage zu stellen. -
Seite 5: Ofenrohranschluss
Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genügend Schornsteinzug entsteht und es zu keiner Rauchbelästigung kommt. In der Regel ist der Schornsteinzug dann zufriedenstellend, wenn der Schornstein 4 Meter Höhe über dem Ofen und mindestens 80 cm Höhe über dem Dachfirst aufweist. Wird der Schornstein an der Seite des Hauses angebracht, sollte seine Spitze nie niedriger sein als der Dachfirst oder der höchste Punkt des Daches. - Seite 6 Fig.1 Fig.2 Fig.3 Fig.4...
-
Seite 7: Anschluss An Einen Gemauerten Schornstein
1.7 Anschluss an einen gemauerten Schornstein Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr in diese eingeführt. Das Rohr darf nicht selbst in die Schornsteinöffnung hineingesteckt werden, sondern darf nur bis zur Innenseite der Lichtöffnung des Schornsteins reichen. Die Verbindun- gen Ofen/Rohr und Rohr/Mauerbuchse werden mit der beigefügten Glasschnur abgedichtet. -
Seite 8: Faktoren, Die Den Schornsteinzug Beeinflussen
Wertetripel zur Berechnung des Schornsteins nach DIN EN 1384-2 Abgasanlagen - Wärme- und strömungstechnische ” Berechnungsverfahren - Teil 2: Abgasanlagen mit mehreren Feuerstätten” für den Kaminofen 2140 der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwämeleistung 5,5 kW Betrebsweise geschlossen... -
Seite 9: Heiztechnik/Verwendung Ihres Ofens
2.0 Heiztechnik/Verwendung Ihres Ofens Beim Feuern mit Holz müssen der Schüttelrost geschlossen sein. Vorgewärmte sekundäre Luft wird dem Verbrennungsvorgang über das Glas zugeführt und mithilfe des Handgriffs unter der Aschenlade reguliert. Die nominale Wärmeleistung des Ofens beträgt 5,5 kW. Ihr neuer Morsø-Ofen besitzt eine EN-Zulassung für das Heizen mit Holz und eignet sich für einen intermittierenden Gebrauch. -
Seite 10: Anzünden Und Feuerungsfrequenz
2.1 Anzünden und Feuerungsfrequenz Beim Anzündvorgang wird eine große Luftmenge benötigt. Heizt man einen ganz kalten Ofen ein, bietet sich an, die Tür während der ersten Minuten nur angelehnt zu lassen und die se- kundäre Luftzufuhr (Handgriff unter der Aschenlade) auf „Max.“ zu stellen. Sind die Zugver- hältnisse schlecht kann ein bißchen Primärluft (die Drehventile auf den Türen) durch das Rost die Anzündung erleichtern;... - Seite 11 5. Normales Nachlegen muss gemacht werden, während Gluten noch da sind. Die Glut wird auf dem Boden ver- teilt, jedoch am meisten vorne im Ofen. 6. 2-3 Stck. Holzscheite je rd. 0,5 kg und 25 cm werden über die Glut in einer Schicht mit einem Abstand von ungefähr 1 cm zwischen den Holzscheiten gelegt.
- Seite 12 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Wei- se vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schorn- steinzug. Die Ofentür sollten Sie bei starkem Heizen nie öffnen.
-
Seite 13: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Wartung des Ofens 3.1. Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe gestri- chen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 14: Reinigung Des Ofens
Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen Verwendung von zuviel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). Achtung: Normale Verschleißteile sind von Morsøs erweiterter Garantie nicht umfasst. -
Seite 15: Wartungsteile Für 2140
Wartungsteile für 2140 Beschreibung Warennummer Rüttelrost 44182800 Rahme für Rüttelrost 44182700 Reiningunsklappe 34186100 Rauchumlenkplatte komplett 54186061 Frontrost 44180721 Glas 790721 Glassatz 62904200 Seitenstein 79092100... - Seite 16 Morsø Jernstøberi A/S - 04.12.2009 - 72213700 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
