CV ..-..-.MODBUS
DE
ANSCHLUSS
1. Der Elektro-Heizregister ist für Einphasen-, Zweiphasen- oder Dreiphasen-Wechselstrom ausgelegt. Siehe Schaltplan für denjeweiligen
Heizregister sowie die technischen Daten auf dem Typenschild am Deckel des Elektro-Heizregisters.
2. Der Elektro-Heizregister ist mit fest verlegtem, rundem Kabel anzuschließen. Der Heizregister ist mit einer an das jeweilige
Kabel angepassten Kabeldurchführung oder einer Kabelverschraubung auszustatten, damit die Beibehaltung der Schutzart des
Heizregisters garantiert wird. In der Standardversion liegt Schutzart IP 43 vor, Schutzart IP 55 wird auf Wunsch geliefert und in
diesem Fall auf dem Typenschild auf dem Deckel des Heizregisters angegeben. In der Schutzart IP 55 sind die Kabeldurchführungen
werkseitig montiert.
3. Die Stromversorgung der Heizelemente darf nicht eingeschaltet werden können, ohne daß der zugehörige Ventilator vorher oder
gleichzeitig eingeschaltet wird.
4. Die Stromversorgung des zugehörigen Ventilators darf nicht abgeschaltet werden können, ohne daß die Stromversorgung der
Heizelemente vorher oder gleichzeitig abgeschaltet wird.
5. In der festen Installation muß ein Trennschalter mit einem Unterbrechungsabstand von mindestens 3 mm angeordnet werden.
6. Die Installation darf nur von einem autorisierten Installateur durchgeführt werden.
7. Die Heizregister sind gemäß den folgenden Bestimmungen konstruiert: SEMKO 111 FA 1982 / EN 60335-1 / EN 60335-2-30.
8. Die Elektro-Heizregister erfüllen die Anforderungen des gültigen EMC-Standards CENELEC EN 50081-1 und EN 50082-1.
Sie verfügen über eine CE- und EMC-Zulassung.
9. Die Elektro-Heizregister haben eine S-Zulassung und wurden von SEMKO geprüft und zugelassen.
10. Der Elektro-Heizregister ist mit zwei Überhitzungsschutzvorrichtungen versehen (von denen eine manuell zurückgestellt wird).
Diese dienen dazu, eine Überhitzung bei zu geringer Luftdurchströmung sowie Überhitzung bei defekter Anlage zu verhindern.
11. Im Sicherungsschrank oder im Wartungsraum muß eine Zeichnung aushängen, die Angaben über die Leistung des Elektro-
Heizregisters und dessen Lage im Gebäude sowie erforderliche Anweisungen über Maßnahmen, die bei Auslösung des
Temperaturbegrenzers zu ergreifen sind, enthält.
MONTAGE
1. Der Elektro-Heizregister ist für die Einschubmontage in Standard-Lüftungskanäle vorgesehen.
Die Befestigung am Kanalsystem erfolgt mit Schrauben.
2. Die Luftrichtung durch den Heizregister muß mit dem Pfeil (an der Seite des Heizregisters, am Sockel des Schaltkastens)übereinstimmen.
3. Der Heizregister kann in einem waagerechten oder senkrechten Kanal angebracht werden. Der Kanalheizer darf nur an Kanäle aus

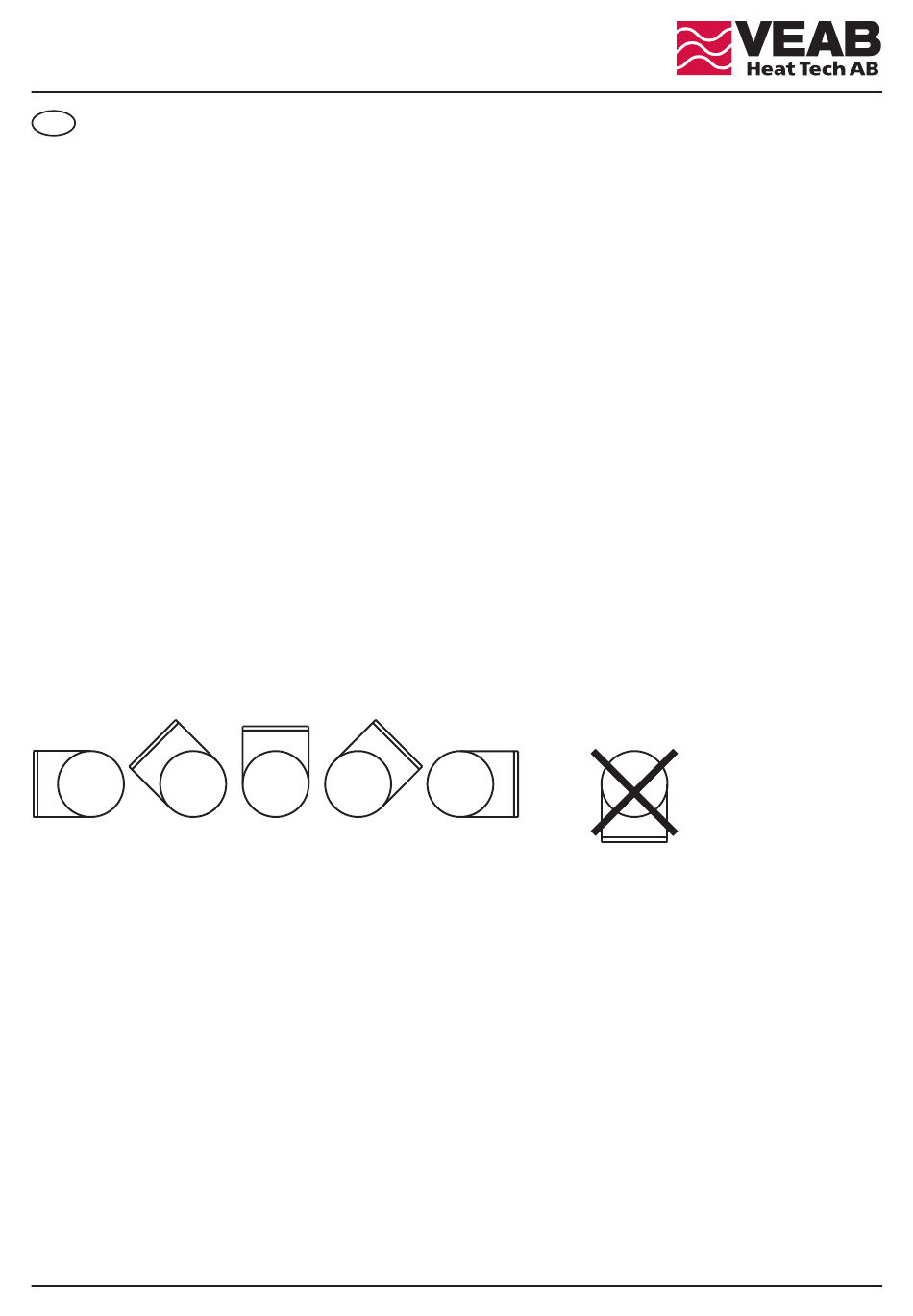

nicht brennbarem und temperaturbeständigem Material angeschlossen werden. Der Schaltkasten kann beliebig nach oben oder
bis zu 90° seitlich montiert werden. Eine Montage mit dem Schaltkasten nach unten ist NICHT zulässig.
4. Die Öffnung zum Raum muß zum Schutz vor Berühren der Heizelemente mit
einem gut befestigten Gitter oder einem Zuluftungsgitter versehen werden.
5. In unmittelbarer Nähe der Zuluftungsgitter muß ein Warntext angebracht sein, der vor Überdecken der Öffnung warnt.
6. Der Abstand von oder zu einem Kanalbogen, einer Klappe, einem Filter o. ä. sollte mindestens gleich dem doppelten
Kanaldurchmesser sein, da sonst die Gefahr besteht, daß der Luftstrom durch den Heizregister ungleichmäßig wird, was zum
Auslösen des Überhitzungsschutzes führen kann. Beispiel: CV 16 => mind. 320 mm, CV 40 => mind. 800 mm usw.
7. Die Heizregister können gemäß den geltenden Bestimmungen für Lüftungskanäle isoliert werden. Die Isolierung muß aus nicht
brennbarem Isoliermaterial bestehen. Die Isolierung darf den Deckel nicht verdecken, da das Typenschild sichtbar und der Deckel
abnehmbar sein muß.
8. Der Kanalteil mit dem eingebauten Heizregister muß zwecks Austausch und Wartung zugänglich sein.
9. Der Abstand vom Blechgehäuse des Heizregisters zu Holz oder anderem brennbaren Material darf 30 mm NICHT unterschreiten.
10. Die höchstzulässige Umgebungstemperatur des Heizregisters beträgt 30°C.
11. Der Luftstrom durch den Heizregister muß eine Geschwindigkeit von mindestens 1,5 m/s haben.
12. Die höchstzulässige Ausgangslufttemperatur beträgt 50°C.
WARTUNG
Außer einer regelmäßigen Funktionskontrolle ist keine Wartung erforderlich.
ÜBERHITZUNG
Bei Auslösung des Überhitzungsschutzes mit manueller Rückstellung ist folgendes zu beachten:
1. Eingriffe in den Elektro-Heizregister wie das Entfernen des Deckels dürfen nur von einem autorisierten Installateur durchgeführt werden.
2. Strom abschalten.
3. Die Ursache für das Auslösen des Überhitzungsschutzes genau untersuchen.
4. Nach Beseitigung des Fehlers den Überhitzungsschutz zurückstellen.
4
