Installation; Verkabelung; Anschluss Des Monitors - Samsung Techwin Multi Panel SVM-0200 Bedienungsanleitung

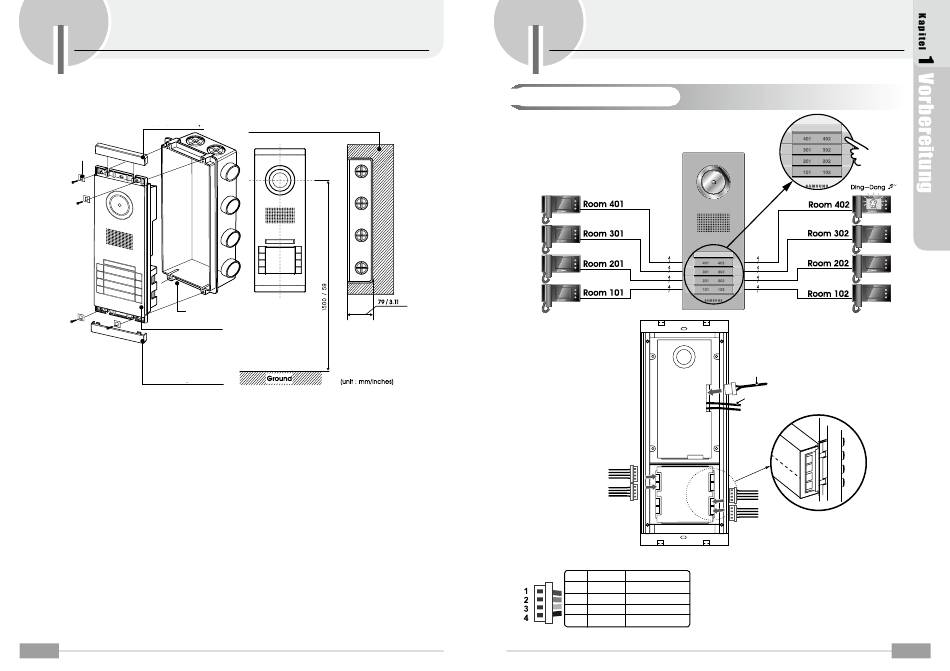

Installation

Seitenabdeckung
Dichtungsring
Unterputzdose
Vorderseite
Befestigung der
Seitenabdeckung
Installationsmethode
1. Es wird empfohlen, die Unterputzdose auf Augenhöhe eines durchschnittlichen Erwachsenen
vom Boden aus gesehen zu installieren
2. Befestigen Sie die Vorderseite auf der Unterputzdose mit den mitgelieferten sechskantigen
Schrauben.
3. Befestigen Sie die einzelnen Befestigungswinkel an der Vorderseite mit den mitgelieferten
sechskantigen Schrauben.
4. Lassen Sie die Vorderseite unberührt an der Wand, bevor Sie sichergehen, dass alle Stationen
korrekt installiert und verkabelt wurden.
6
Befestigung der Unterputzdose
nicht tiefer als 79 mm/3.11 inch in
der Wand.

Verkabelung

I

Anschluss des Monitors

Schließen Sie die Kabel (vom hängenden Monitor)
entsprechend der folgenden Illustration an die Anschlüsse
der Kamera an.
Anschluss an VDP
Nr. Farbe Beachte
1 Rot Power an
2 Blau SPRACHE
3 Weiss VIDEO
4 Schwarz GND
Stromanschluss
Verbindung der offenen Tür
Hinweis
1. Die Verbindung zwischen Kabeln und Anschlüssen
sollte in umgekehrter Reihenfolge wie die
gewünschten Anruftasten hergestellt werden
2. Nach der Verkabelung sind keine zusätzlichen
Setups des Systems nicht nötig
7
