Panel de extensión

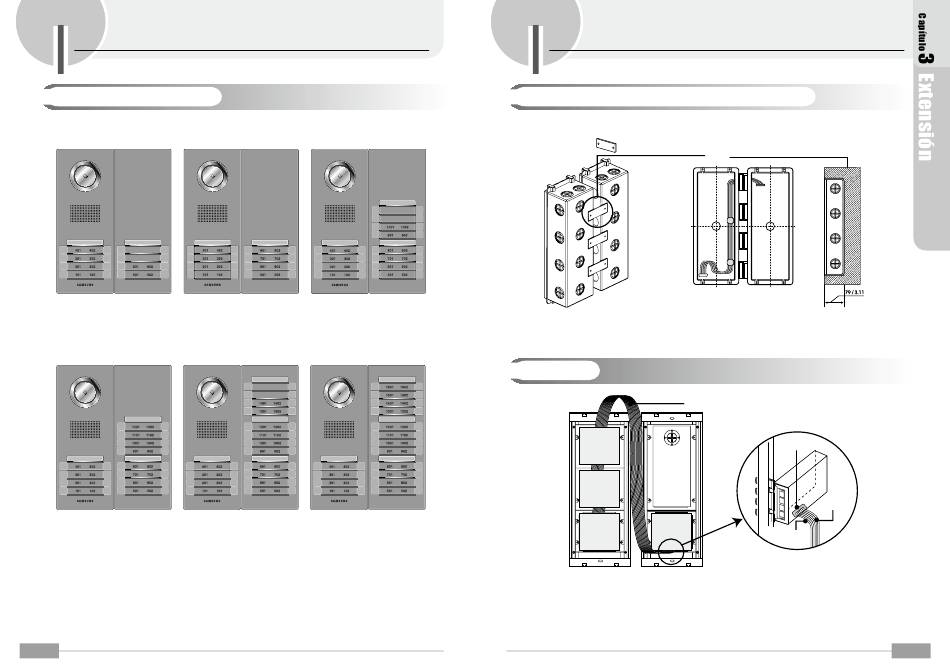

I Combinación de paneles
SVM-0800 + SVE-0400 SVM-0800 + SVE-0800
[12 Botones]
SVM-0800 + SVE-1600 SVM-0800 + SVE-2000
[24 Botones]
10
SVM-0800 + SVE-1200
[16 Botones] [20 Botones]
SVM-0800 + SVE-2400
[28 Botones] [32 Botones]
Instalación/Cableado
I Instalación (Panel de Extensión con empalmadores)
(Empalmadores x 3)
(Empalmadores x 3)
I ICableado
Cable (A)
Cable (A)
1. Coloque los cables dentro de los conectores entre los módulos.
2. Quite las tapas de cada caja de derivación de cables.
3. Pase el cable (A) a través de los ensambladores y enchufe el conector (B)
Montar la Caja de derivación
de cables a no más de
79 mm/3,11 pulgadas de la pared
Montar la Caja de derivación
de cables a no más de
79 mm/3,11 pulgadas de la pared
Conector (B)
Conector (B)
Blanco (x5)
Blanco (x5)
Rojo (x1)
Rojo (x1)
11
