Blaupunkt Modena RD 148 Einbauanweisungen Seite 3

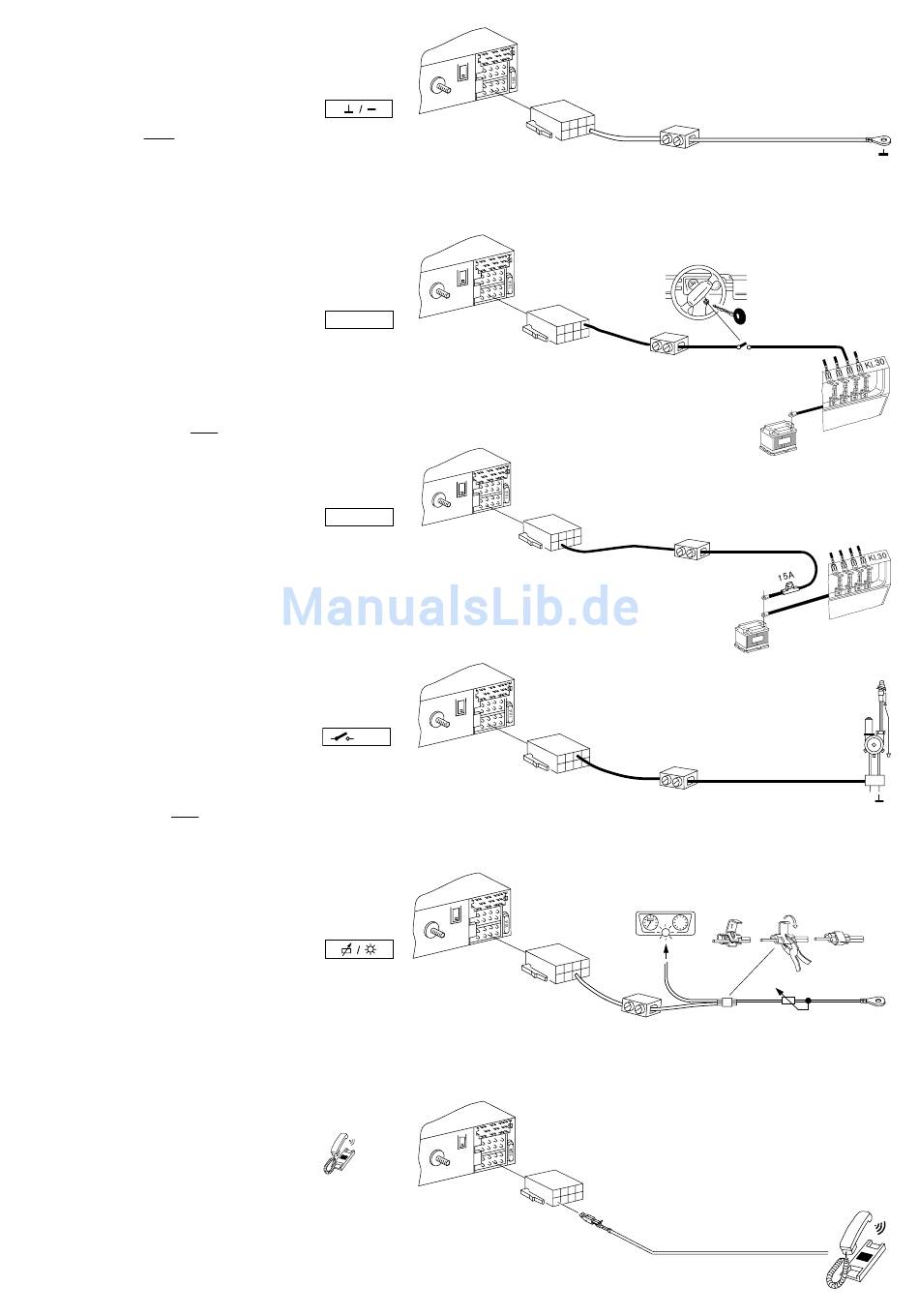

Anschlußhinweise, Fig. 4
Masseanschluß (Ground)
Massekabel nicht am Minuspol der Batterie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen
braun / Masse
(Karosserieschraube, Karosserieblech) und entsprechend
Massepunkt kürzen. Massekabel abisolieren und Krallen-
kabelschuh anschlagen (ggf. nachlöten). Kontaktfläche des
Massepunktes metallisch blank kratzen und mit Graphitfett
einfetten (wichtig für gute Masseverbindung).
Massekabel anschrauben.
Pluskabelanschluß (ACC + 12 V)
+12V
(Ignition)
Kl. 15
Wird das Pluskabel am Sicherungshalter Kl.15
(Plus über Zündschloß geschaltet) hinter der Sicherung
angeschlossen, so ist das Ein- und Ausschalten des Autora-
rot / Plus geschaltet
dios über Zündung möglich. Außerdem schaltet das Gerät zum
Schutz der Batterie automatisch nach einer Stunde aus. Die
Stunden-Logik wird nicht aktiviert, wenn Dauerplus (Kl.30)
angeschlossen wird. 1 2 V
per. +12V
Dauerplusanschluß (Battery + 12 V)
Fahrzeugseitiges Pluskabel nicht anschließen. per +12V
2
Pluskabel (rot) mit starkem Querschnitt (2,5 mm ) zur Batterie
verlegen (Kabel nicht unmittelbar an Kabelbäumen verlegen).
rot / Dauerlus
Sicherungshalter zur Absicherung des Pluskabels anschlie-
ßen und am Pluspol der Batterie anklemmen (ggf. Loch in
Spritzwand bohren und entsprechend Kabeldurchführung ver-
wenden). Entstördrossel vor dem Einbau in Schaumstoff pak-
1 2 V
ken.
+12V
Steuerkabel (Power Antenna +)
Das Steuerkabel ist der geschaltete Plusausgang für
externe Komponenten z.B.: Motorantenne,
maximale Belastung <150 mA.
+12V
grün/gelb / Steuerkabel Antenne
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.
2
3
Beleuchtungsanschluß (Illumination)
Beleuchtungsanschluß für Fahrzeuge mit regelbarer
+
Instrumentenbeleuchtung (plusgeregelt).
orange / Beleuchtung
Telefon Mute (low)
(Nur Modena RD 148!)
Bei Anschluß eines Telefons wird das Autoradio während des
PIN 2
Telefonierens stummgeschaltet.
Telefonstumschaltung
8 622 401 195
- 3 -
