Einbauen des Moduls Ei100MRF

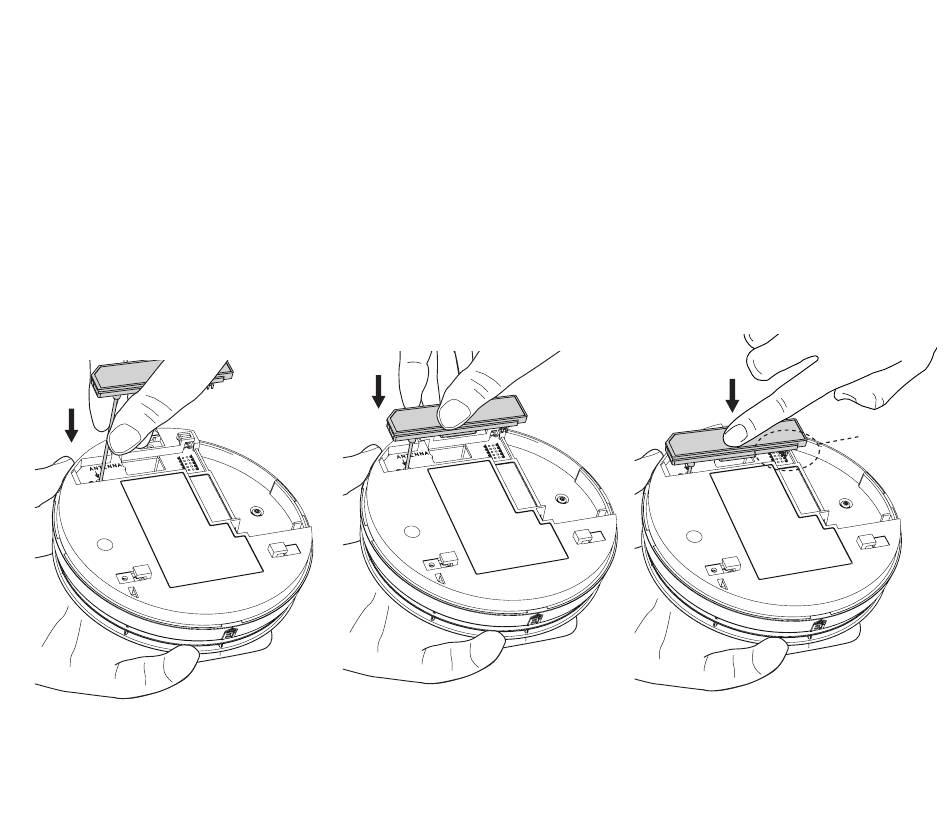

Zum Einbauen des Moduls Ei100MRF nehmen Sie zunächst die biegsame
Antenne und führen Sie diese in die vorgesehen Öffnung auf der Rückseite des
Warnmelders ein, bis sie zu etwa 2/3 ihrer Länge verschwunden ist (siehe Abb. 2a).
Danach nehmen Sie das Modul (siehe Abb. 2b) und stecken es in den Warnmelder.
Achten Sie dabei auf die korrekte Ausrichtung der Anschlussstifte, d.h. waagerecht
zum Sockel, wenn Sie das Modul einschieben (siehe Abb. 2c). Vergewissern
Sie sich, dass das Modul vollständig versenkt wurde und nun bündig mit dem
Warnmeldergehäuse ist (siehe Abb. 2d).
Abbildung 2a
Abbildung 2b
5
Pin
Alignment
Abbildung 2c
Pin
Alignment
