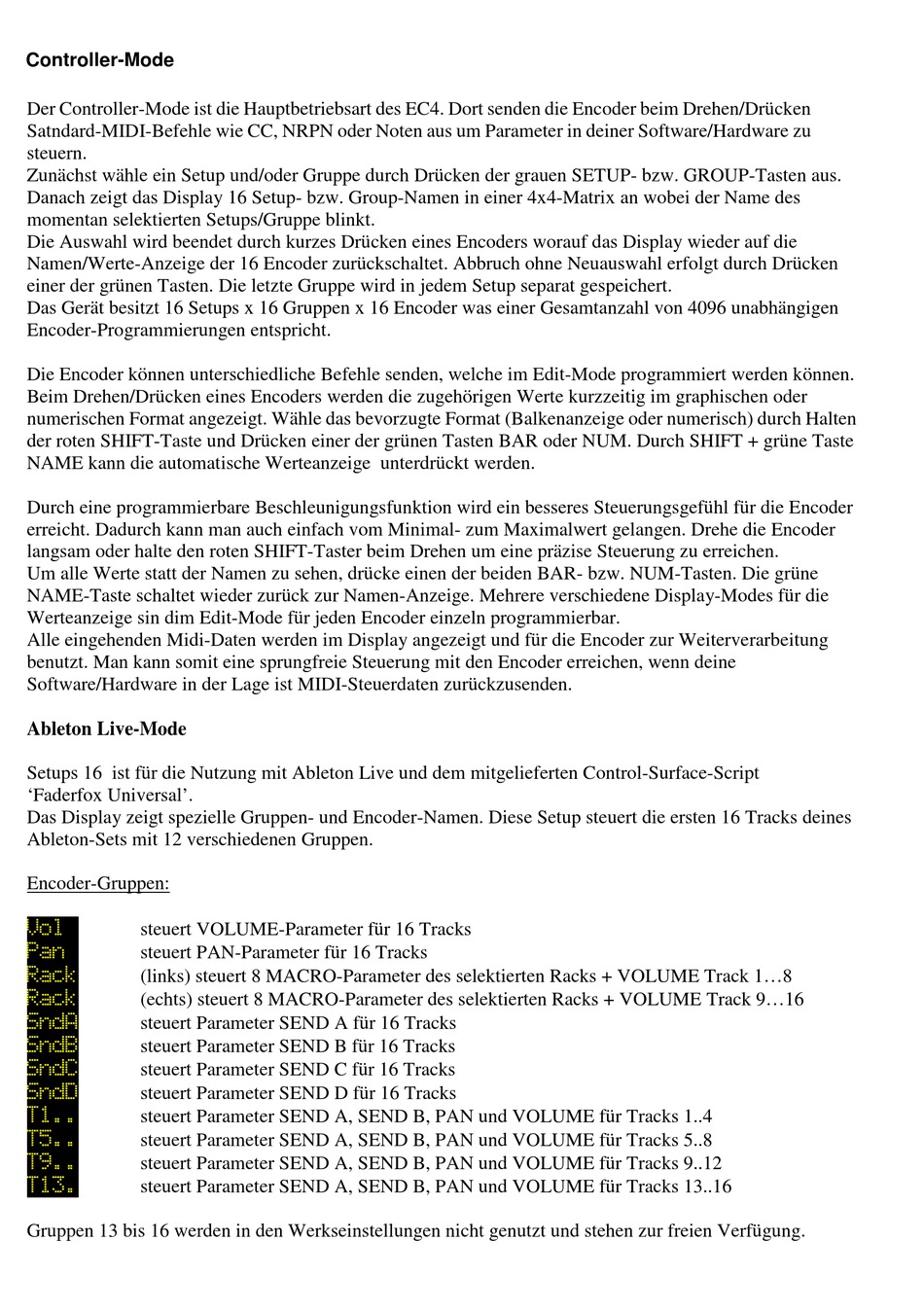

Controller-Mode
Der Controller-Mode ist die Hauptbetriebsart des EC4. Dort senden die Encoder beim Drehen/Drücken
Satndard-MIDI-Befehle wie CC, NRPN oder Noten aus um Parameter in deiner Software/Hardware zu
steuern.
Zunächst wähle ein Setup und/oder Gruppe durch Drücken der grauen SETUP- bzw. GROUP-Tasten aus.
Danach zeigt das Display 16 Setup- bzw. Group-Namen in einer 4x4-Matrix an wobei der Name des
momentan selektierten Setups/Gruppe blinkt.
Die Auswahl wird beendet durch kurzes Drücken eines Encoders worauf das Display wieder auf die
Namen/Werte-Anzeige der 16 Encoder zurückschaltet. Abbruch ohne Neuauswahl erfolgt durch Drücken
einer der grünen Tasten. Die letzte Gruppe wird in jedem Setup separat gespeichert.
Das Gerät besitzt 16 Setups x 16 Gruppen x 16 Encoder was einer Gesamtanzahl von 4096 unabhängigen
Encoder-Programmierungen entspricht.
Die Encoder können unterschiedliche Befehle senden, welche im Edit-Mode programmiert werden können.
Beim Drehen/Drücken eines Encoders werden die zugehörigen Werte kurzzeitig im graphischen oder
numerischen Format angezeigt. Wähle das bevorzugte Format (Balkenanzeige oder numerisch) durch Halten
der roten SHIFT-Taste und Drücken einer der grünen Tasten BAR oder NUM. Durch SHIFT + grüne Taste
NAME kann die automatische Werteanzeige unterdrückt werden.
Durch eine programmierbare Beschleunigungsfunktion wird ein besseres Steuerungsgefühl für die Encoder
erreicht. Dadurch kann man auch einfach vom Minimal- zum Maximalwert gelangen. Drehe die Encoder
langsam oder halte den roten SHIFT-Taster beim Drehen um eine präzise Steuerung zu erreichen.
Um alle Werte statt der Namen zu sehen, drücke einen der beiden BAR- bzw. NUM-Tasten. Die grüne
NAME-Taste schaltet wieder zurück zur Namen-Anzeige. Mehrere verschiedene Display-Modes für die
Werteanzeige sin dim Edit-Mode für jeden Encoder einzeln programmierbar.
Alle eingehenden Midi-Daten werden im Display angezeigt und für die Encoder zur Weiterverarbeitung
benutzt. Man kann somit eine sprungfreie Steuerung mit den Encoder erreichen, wenn deine
Software/Hardware in der Lage ist MIDI-Steuerdaten zurückzusenden.
Ableton Live-Mode
Setups 16 ist für die Nutzung mit Ableton Live und dem mitgelieferten Control-Surface-Script
'Faderfox Universal'.
Das Display zeigt spezielle Gruppen- und Encoder-Namen. Diese Setup steuert die ersten 16 Tracks deines
Ableton-Sets mit 12 verschiedenen Gruppen.
Encoder-Gruppen:
Vol@
steuert VOLUME-Parameter für 16 Tracks
Pan@
steuert PAN-Parameter für 16 Tracks
Rack
(links) steuert 8 MACRO-Parameter des selektierten Racks + VOLUME Track 1...8
Rack
(echts) steuert 8 MACRO-Parameter des selektierten Racks + VOLUME Track 9...16
SndA
steuert Parameter SEND A für 16 Tracks
SndB
steuert Parameter SEND B für 16 Tracks
SndC
steuert Parameter SEND C für 16 Tracks
SndD
steuert Parameter SEND D für 16 Tracks
T1..
steuert Parameter SEND A, SEND B, PAN und VOLUME für Tracks 1..4
T5..
steuert Parameter SEND A, SEND B, PAN und VOLUME für Tracks 5..8
T9..
steuert Parameter SEND A, SEND B, PAN und VOLUME für Tracks 9..12
T13.
steuert Parameter SEND A, SEND B, PAN und VOLUME für Tracks 13..16
Gruppen 13 bis 16 werden in den Werkseinstellungen nicht genutzt und stehen zur freien Verfügung.
