Inhaltszusammenfassung für Faderfox micromodul EC4
- Seite 1 EC4 Bedienungsanleitung...
- Seite 2 Garantiebestimmung und Produkthaftung Der Hersteller leistet Garantie f€r alle nachweisbaren Material- und Fertigungsfehler f€r eine Dauer von 24 Monaten ab Verkauf an den Endverbraucher. Nicht vom Garantieanspruch erfasst sind Defekte an Verschlei•teilen, welche auf normalen Verschlei• zur€ckzuf€hren sind. Verschlei•teile sind insbesondere Fader (Schieberegler), Potentiometer, Encoder, Taster, Schalter und Joysticks.
- Seite 3 Paketinhalt - Gerät - USB-Kabel (mit Winkelstecker) - Midi-Adapterkabel (mit 3.5mm Klinkenstecker gewickelt) - Bedienungsanleitung / Schnellstartanleitung - CD mit Setup-Dateien und Bedienungsanleitungen (PDFs)

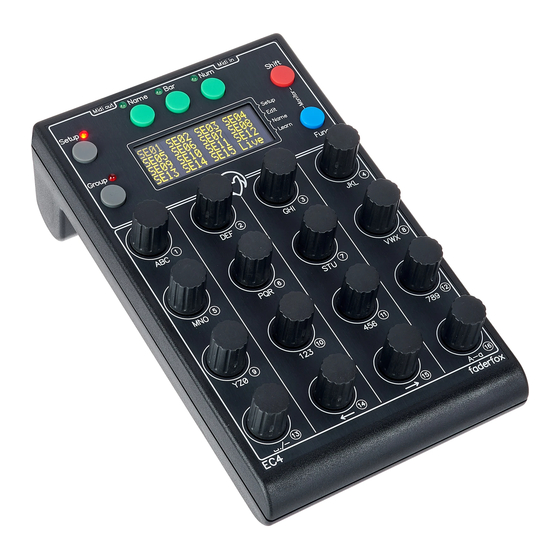

- Seite 4 Einführung Vielen Dank für den Kauf eines Faderfox-Controlers. Diese wahrscheinlich weltweit kleinsten Controller sind für Studio und Live-Nutzung konzipiert worden. Alle Faderfox-Controller werden professionell und in Handarbeit in Deutschland hergestellt, um eine hohe Qualität zu garantieren. Der EC4 ist ein Universal-Controller für alle Arten von MIDI-steuerbarer Hard- und Software.
- Seite 5 Leistungsmerkmale Universal-Controller für MIDI-steuerbare Hard- und Software IPad-kompatibel Control surface script für Ableton Live im Lieferumfang USB-Interface - class compliant / bus powered / keine Treiber notwendig (Verbrauch < 500mW) MIDI-In- und -Outports als 3.5mm Miniklinkenbuchsen Typ B mit Routing und Merge-Funktionen 16 rasterlose Push-Encoder - Auflösung = 36 Pulse pro Umdrehung Encoder-push-buttons können separate Befehle senden 4 x 20 Zeichen OLED-Display für Controllerwerte, Namen und Programmierdaten...
- Seite 6 Software/Hardware in der Lage ist MIDI-Steuerdaten zurückzusenden. Ableton Live-Mode Setups 16 ist für die Nutzung mit Ableton Live und dem mitgelieferten Control-Surface-Script ‘Faderfox Universal’. Das Display zeigt spezielle Gruppen- und Encoder-Namen. Diese Setup steuert die ersten 16 Tracks deines Ableton-Sets mit 12 verschiedenen Gruppen.
- Seite 7 Setup-Mode Im Setup-Mode können globale Einstellungen gemacht werden. Verschiedene MIDI-Routings, Display-Helligkeit und einige spezielle Funktionen für die Encoder-Tasten sind dort verfügbar. Weiterhin kannst du dort Setups und Gruppen kopieren, die Setups auf Werkseinstellung zurücksetzen und Setup-Daten als Sysex-Dump senden und empfangen (Backup/Restore). Gestartet sowie beendet wird der Setup-Mode durch Halten der blauen FUNC-Taste und kurzes Drücken des Encoders 4.
- Seite 8 Reset setup (drücke Encoder 4 kurz) Rücksetzen eines oder aller Setups auf Werkseinstellungen. Setzt auch alle Namen zurück. Die Rücksetzung aller Setups dauert ein paar Sekunden ! Optionsmenü: Reset@current@setup Reset des aktuellen Setups (halte Encoder 4 solange Bargraph sichtbar) Reset@all@setup@@@@ Reset aller 16 Setups (halte Encoder 8 solange Bargraph sichtbar) @@@@@@@@@@@@@@@@@@@ @@@@@@Cancel@@@@@@@...
- Seite 9 Edit-Mode Der Edit-Mode erlaubt die Programmierung aller Encoder über mehrere Eigenschaften. Gestartet sowie beendet wird der Edit-Mode durch Halten der blauen FUNC-Taste und kurzes Drücken des Encoders 8. Der aktive Edit-Mode wird durch einen Pfeil in der zweiten Zeile am rechten Display-Rand angezeigt. Setup-Daten werden automatisch beim Verlassen des Edit-Modes gespeichert.
- Seite 10 Command mode (drehe Encoder 14) Acc0 keine Beschleunigung Acc1 geringe Beschleunigung durch schnelleres Drehen Acc2 mittlere Beschleunigung durch schnelleres Drehen Acc3 maximale Beschleunigung durch schnelleres Drehen Optionsmenü durch kurzes Drücken von Encoder 6: Kopiere Command mode in alle Encoder der Gruppe (halte Encoder 4 solange Bargraph sichtbar) Abbruch des Optionsmenüs (drücke Encoder 16 kurz) Command channel (drehe Encoder 4) @01..@16...
- Seite 11 Name-Mode Alle Namen für Setups, Groups und Encoders sin dim Gerät editierbar. Um Buchstaben und Zahlen in diese Namensfelder muß der Name-Mode aktiviert werden. Dazu wird die blaue FUNC-taste gehalten und Encoder 12 kurz gedrückt. Ein kleiner Pfeil in der dritten Zeile am rechten Rand des Displays zeigt den aktiven Name-Mode an. Um ein Encoder-Namensfeld zu selektieren, halte die rote SHIFT-Taste und drücke den gewünschten Encoder kurz.
- Seite 12 Learn-Mode Der Learn-Mode ist eine schnelle Variante um den Encodern die Eigenschaften Nummer, Kanal und Typ über eingehende MIDI-Befehle zuzuweisen. Control change, Program change, NRPN, Aftertouch, Pitch bend und Noten werden als gültige Befehle erkannt. Folgende Schritte müssen in Reihenfolge ausgeführt warden: 1.
- Seite 13 Werkseinstellungen Befehle für Setups 1 bis 15 Encoder 1-16: disp = 127, channel = setup number, mode = Acc3, type = CCAb (absolute 7 bit) Group: 1/9 2/10 3/11 4/12 5/13 6/14 7/15 8/16 000-015 016-031 032-047 048-063 064-079 080-095 096-111 112-127 Befehle für Setup 16 (Ableton live)
- Seite 16 Bedienungsanleitung EC4 version 1 Mathias Fuchß Software-Entwicklung Op’n Idenkamp 13a 22397 Hamburg Germany info@faderfox.de www.faderfox.de...
