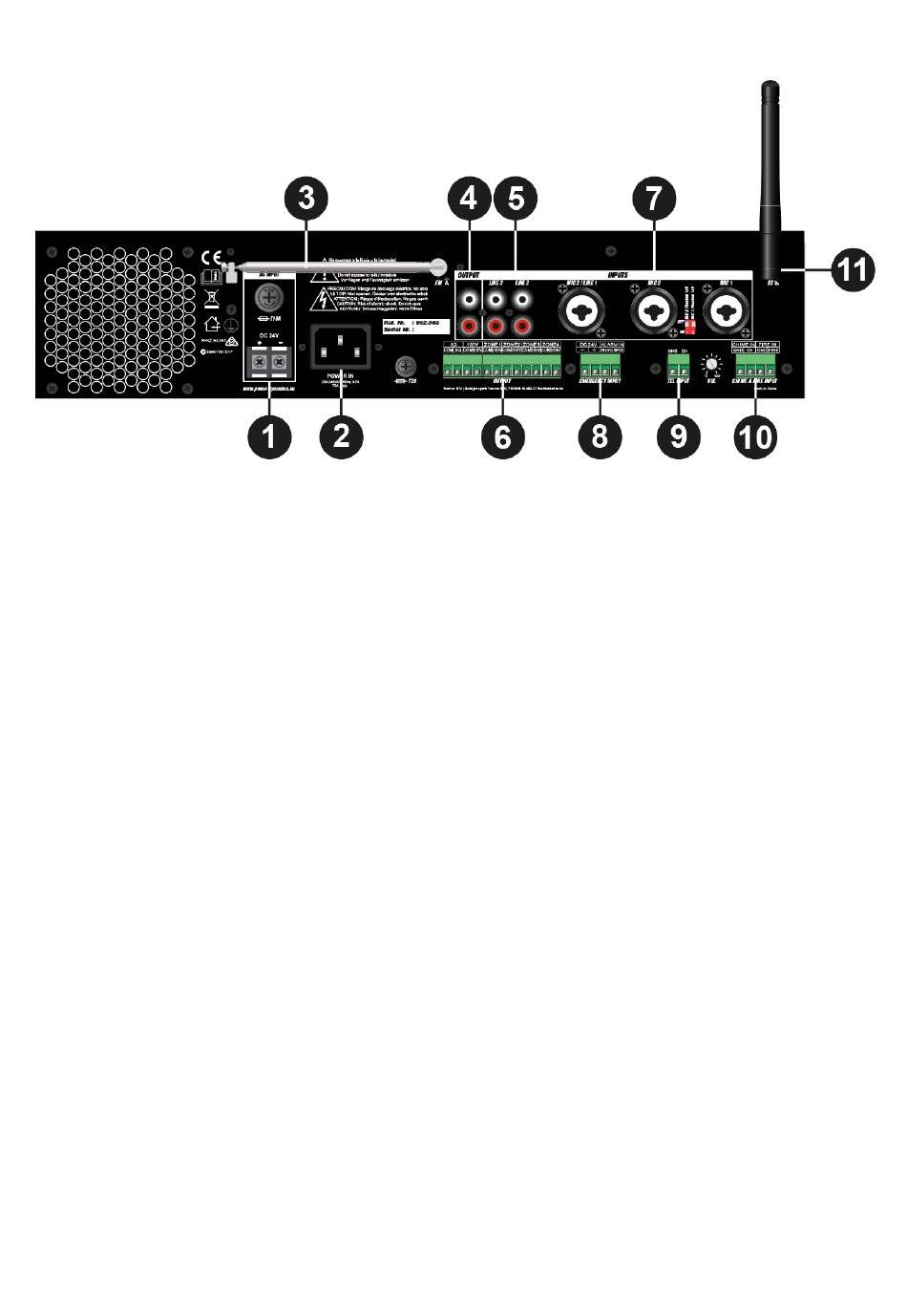

Face Arrière:
1. PRISE SECTEUR DC
Prise d'alimentation DV (24 V) pour brancher une batterie standard 24 V. Un porte-fusible pour le fusible principal est situé
sur le haut de la prise (voir point "Remplacement du fusible" pour les instructions de remplacement du fusible).
2. PRISE SECTEUR AC
Prise d'alimentation AC 230~240V AC / 50~60 Hz) . Un porte-fusible pour le fusible principal est situé sur le haut de la prise
AC (voir point "Remplacement du fusible" pour les instructions de remplacement du fusible).
3. ANTENNE FM
Pour pouvoir utiliser la fonction radio FM, dépliez l'antenne pour une réception FM optimale.
4. SORTIES (RCA)
Prises pour agrandir l'installation en ajoutant un second amplificateur. Reliez l'entrée LINE2 ou LINE3 du second
amplificateur à cette prise "OUT".
5. ENTREES LIGNE 2 & 3 ASYMETRIQUES (RCA)
Prises d'entrée ligne 2 & 3 , RCA ; peut être transformée en entrée ligne stéréo en branchant la droite au rouge et la gauche
au blanc.
6. BRANCHEMENTS SORTIES (BORNIER)
Prises de sortie pour les systèmes audio à la fois basse impédance et tension constante. Le haut-parleur basse impédance
et la sortie tension constante 100 V partagent un bornier à 4 broches, deux à gauche peuvent être utilisés pour connecter
les haut-parleurs basse impédance, les deux à droite pour les haut-parleurs haute impédance (tension constante 100 V).
Pour les sorties de zone (1-4), un connecteur à 8 broches.
7. ENTREES MIC3 / LINE1, MIC2 & MIC1
Ces canaux utilisent des connecteurs combo, à la fois connecteurs XLR et connecteurs jack 6,35. Les deux configurations
coupent le son de tous les autres canaux lorsqu'un signal est présent sur les microphones/entrées reliés. L'entrée micro 1 et
2 peut être utilisée pour microphones capacitifs. Les interrupteurs d'alimentation fantôme permettent une alimentation
fantôme 15 V si un microphone capacitif est connecté. L'interrupteur 2 alimente l'entrée micro 1 en alimentation fantôme,
tandis que le commutateur 1 alimente l'entrée micro 2 en alimentation fantôme.
8. ENTREE EMERGENCY
L'amplificateur peut être connecté à n'importe quelle sortie d'amplificateur à tension constante de 100 V avec une
télécommande 24 V utilisée comme entrée de secours. Lorsque le signal DC 24V est présent, l'amplificateur commute sur
tous les haut-parleurs connectés (sortie tension constante) pour envoyer le signal d'urgence.
9. ENTREE TEL
L'amplificateur peut être connecté à n'importe quel système de télécommunication à l'aide de l'entrée TEL, ce qui permet de
faire des annonces à partir d'un combiné. C'est une entrée niveau ligne avec priorité. Les branchements d'entrée
asymétriques doivent être faits aux bornes 'CH' (Hot ou Signal) et 'GND' (Ground).
10. ENTREES CHIME & FIRE
Les entrées Gong et Incendie permettent de connecter n'importe quelle source externe telle qu'un poste d'appel, une
matrice de signaux ou un système d'alarme incendie. Ces entrées sont prioritaires sur les autres entrées.
11. ANTENNE BT
Si vous branchez ou utilisez la technologie BT, assurez-vous de régler l'antenne BT en position verticale pour assurer le
meilleur signal sans fil possible.
