16. TOONREGELAAR
Met behulp van de knoppen voor de lage (bass) en hoge tonen (treble) kan de algemene frequentierespons van het systeem
worden aangepast. Als er met de klok mee wordt gedraait, wordt het niveau verhoogd. Door tegen de klok in te draaien zal
het niveau worden verlaagd. In de middelste stand staan beide tonen op een neutraal niveau.
17. HOOFDVOLUMEREGELAAR
Met behulp van de hoofdvolumeregelaar wordt het algemene systeemvolume aangepast in een bereik tussen het minimum-
en maximumniveau.
18. CLIP INDICATOR (VU-METER)
De clip-ledindicator geeft piekniveaus aan van de output van de versterker. Deze LEDs gaan branden wanneer de
versterker aan het maximum van z'n vermogen zit. De volume dient dan onmiddellijk lager gedraaid te worden.
19. ZONE 1-4 UITGANG SCHAKELAARS
De verschillende aangesloten luidsprekers (1-4) kunnen worden in- en uitgeschakeld door op de schakelaars met de
bijbehorende nummers te drukken. Wanneer een zone (1-4) is ingeschakeld, gaat er een oranje lampje op de betreffende
schakelaar branden. Wanneer de 'All'-schakelaar wordt ingedrukt worden alle zone-uitgangen (1-4) ingeschakeld.
20. ZONE 1-4 UITGANG NIVEAUREGELAAR
Het uitgangsniveau van de verschillende zones (1-4) kan worden ingesteld met behulp van de draaiknoppen met de
bijbehorende nummers.
21. ALL ZONE SCHAKELAAR
Wanneer de 'All'-schakelaar wordt ingedrukt worden alle zone uitgangen (1-4) ingeschakeld.
22. CHIME SCHAKELAAR
Bij het drukken van deze knop zal de gekozen gongtoon ingestart worden.
23. FIRE SCHAKELAAR
Wanneer de knop voor het brandalarm wordt ingedruk, blijft deze afspelen totdat deze knop nogmaals wordt ingedrukt.
24. AAN / UIT SCHAKELAAR
Gebruik deze schakelaar om het apparaat aan en uit te zetten. Wanneer het apparaat wordt ingeschakeld, gaat het oranje
lampje rond de aan/uit schakelaar branden. Na het inschakelen gaat de zoemer binnenin driemaal over en is er een klik, wat
betekent dat de versterker klaar is voor gebruik.

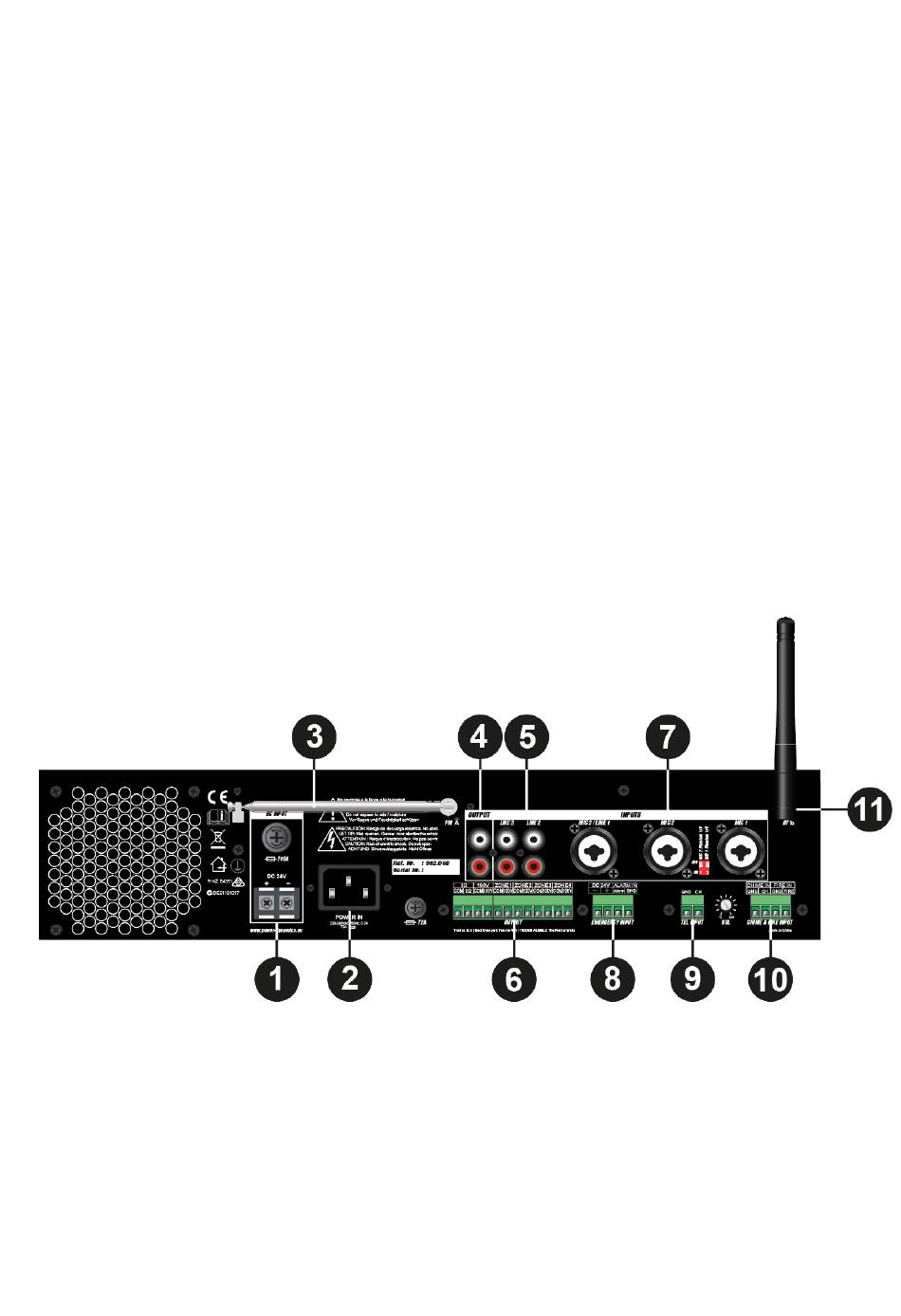

Overzicht achterpaneel:

1. GELIJKSTROOM INGANG
Dit is een stand-by stroomtoevoer om een 24V batterij op aan te sluiten. De hoofdzekering bevindt zich aan de bovenzijde
van deze ingang (voor instructies voor het vervangen van de zekering, zie 'Vervangen van Zekeringen').
2. NETENTREE
De meegeleverde voeding (230~240V AC / 50~60 Hz) dient op deze ingang te worden aangesloten. De hoofdzekering
bevindt zich rechts van deze ingang (voor instructies voor het vervangen van de zekering, zie 'Vervangen van Zekeringen')
3. FM ANTENNE
Trek de antenne volledig uit om de best mogelijke FM-ontvangst te verkrijgen.
4. RCA UITGANGEN
Deze aansluitingen kunnen worden gebruikt bij het uitbreiden van uw systeem door het toevoegen van een tweede
versterker. Verbind de LINE2- of LINE3-ingang van de tweede versterker met deze uitgangen om dit te doen.
