ESX VNA-RCAM-DUALSHUTTER Installationsanleitung Seite 3

OPTIONAL
Beachten Sie dazu den
Hinweis auf der linken Seite.
Please refer to the note
on the left page.

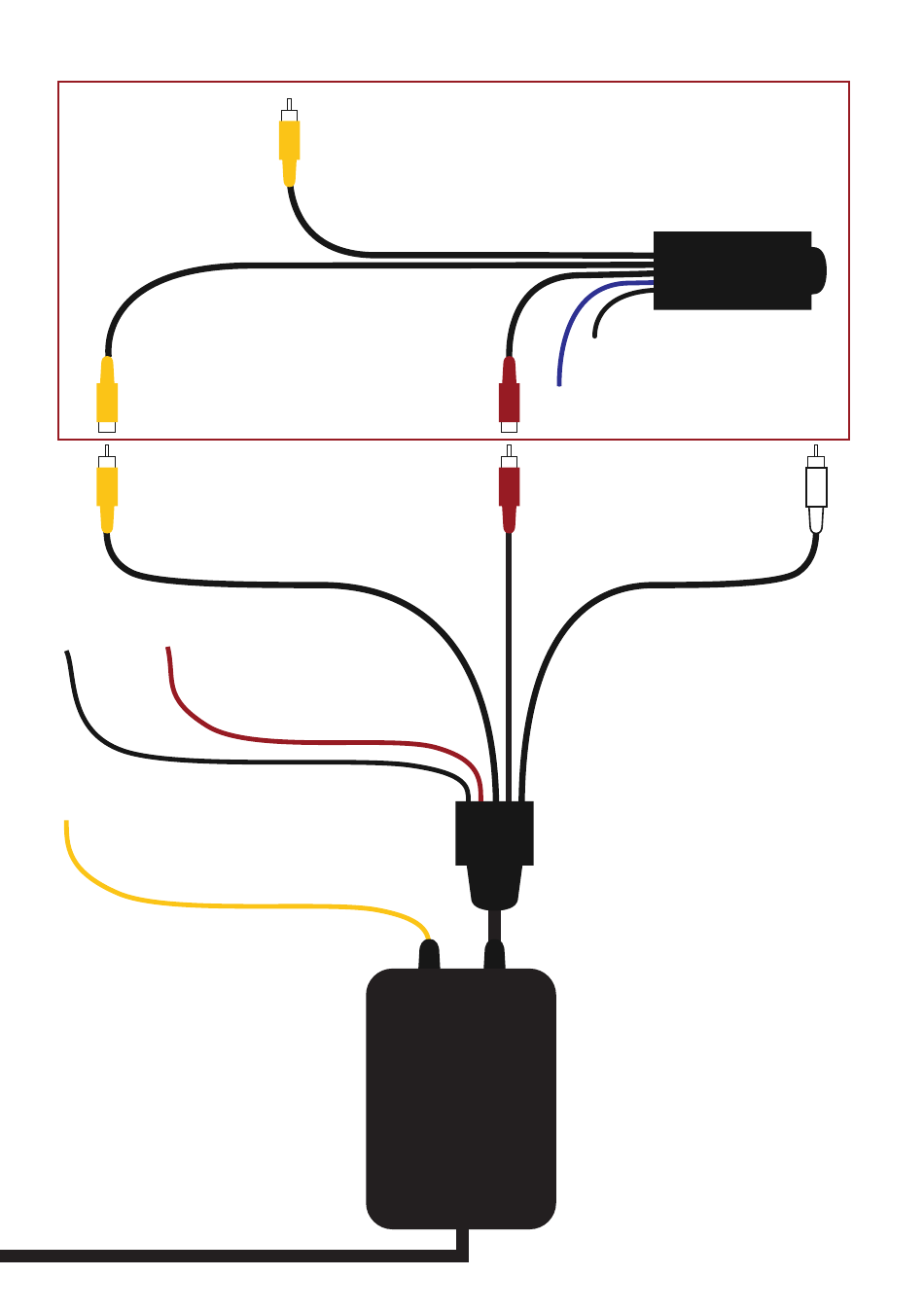

R-CAM-IN
KAMERAEINGANG 1
Camera Input 1
VIDEO1
KAMERAAUSGANG 1
Camera Output 1
ACC- ACC+
MASSE ZÜNDUNGSPLUS +12V
Ground Ignition Plus +12V
TRIGGER
RÜCKWÄRTSGANG-SIGNAL 12V
Reverse Gear Signal 12V
VIDEO OUT
KAMERAAUSGANG
Camera Output
VIDEO-IN
KAMERAEINGANG 2
Camera Input 2
VIDEO2
KAMERAAUSGANG 2
Camera Output 2
VNA-RCAM-DVN2
MASSE
Ground
RÜCKWÄRTSGANG-SIGNAL 12V
Reverse Gear Signal 12V
AUDIO
AUDIOAUSGANG 2
Audio Output 2
VERTEILERBOX
Distribution Box
