6. TECHNISCHE DATEN:
Einstellbereich
Einstellgenauigkeit
Versorgung Standardversion
Ausgang
Anschluss
Gehäuse
Elektromagnetische Verträglichkeit
gemäß
Einsatzbereich Feuchte
Einsatzbereich Temperatur

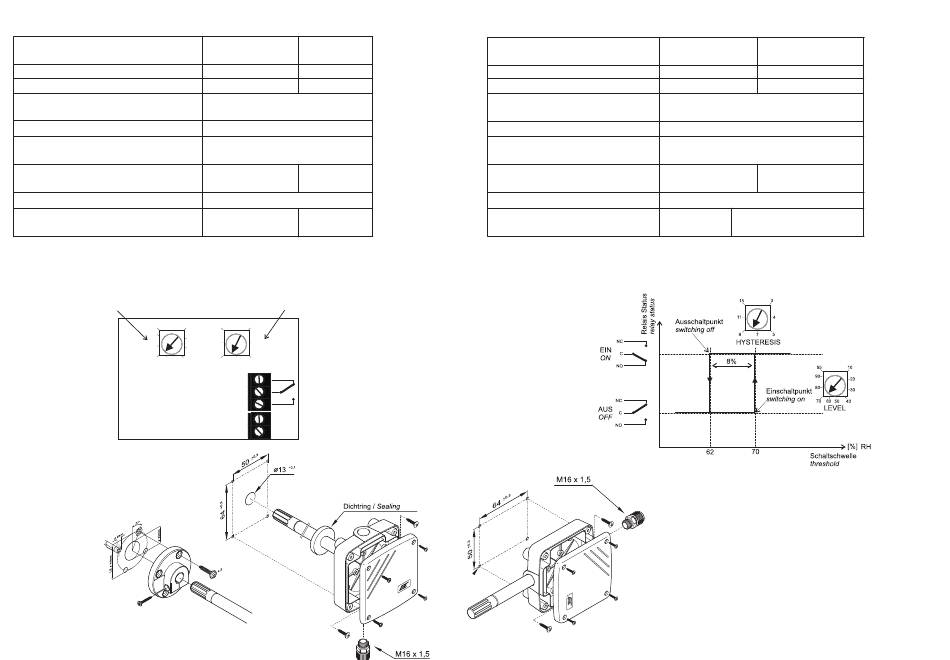

7. ANSCHLUSSPLAN / CONNECTION DIAGRAM:
Einstellen des SCHALTPUNKTS
setting the SWITCHING POINT
95
10
90
20
80
30
70
60
50
40
LEVEL
relay output
48VAC/5A or 30VDC/5A
power supply
24VDC/AC ±15%
9. MONTAGE / INSTALLATION:
1 mm = 0.03937" / 1" = 25.4 mm
SUNSTAR传感与控制 http://www.sensor-ic.com/ TEL:0755-83376549 FAX:0755-83376182 E-MAIL:szss20@163.com
Schaltpunkt
Hysterese
10...95% r.F.
3...15% r.F.
±5% r.F.
±2% r.F.
24VDC/VAC±15%
ca. 0,5W
Relais mit Wechselkontakt bis
48VAC/5A oder 30VDC/5A
Schraubklemme bis 1,5mm²
PC-Kunststoff /
IP65
EN 50081-2
EN 50081-1
EN 50082-2
10...95% r.F.
Betrieb
-5...+50°C
Lagerung
-30...+60°C
Einstellen der HYSTERESE
setting the HYSTERESIS
15
3
11
4
9
7
5
HYSTERESIS
NC 1
C 2
AUS: Schaltpunkt nicht erreicht
NO 3
OFF: switching point is not reached
4
5
SUNSTAR自动化 http://www.sensor-ic.com/ TEL: 0755-83376489 FAX:0755-83376182 E-MAIL:szss20@163.com
6. TECHNICAL DATA:
Setting range
switching point
10...95% RH
Setting accuracy
±5% RH
Supply voltage standard version
24VDC/VAC±15%
Output
center-zero relay up to
48VAC/5A oder 30VDC/5A
Connection
screw terminals max. 1.5mm²
Housing
PC-plastic /
IP65, Nema 4
Electromagnetic compatibility
EN 50081-2
according
EN 50082-2
Range of application humidity
10...95% RH
Range of application temperature
working
storage
8. SCHALTBEISPIEL:
Einschaltpunkt = 70% r.F.
Hysterese = 8% r.F.
hysteresis
3...15% RH
±2% RH
ca. 0,5W
(AWG 16)
EN 50081-1
-5...50degC
(23...122°F)
-30...60degC
(-22...140°F)
8. SWITCHING EXAMPLE:
switching on = 70% RH
hysteresis = 8% RH
