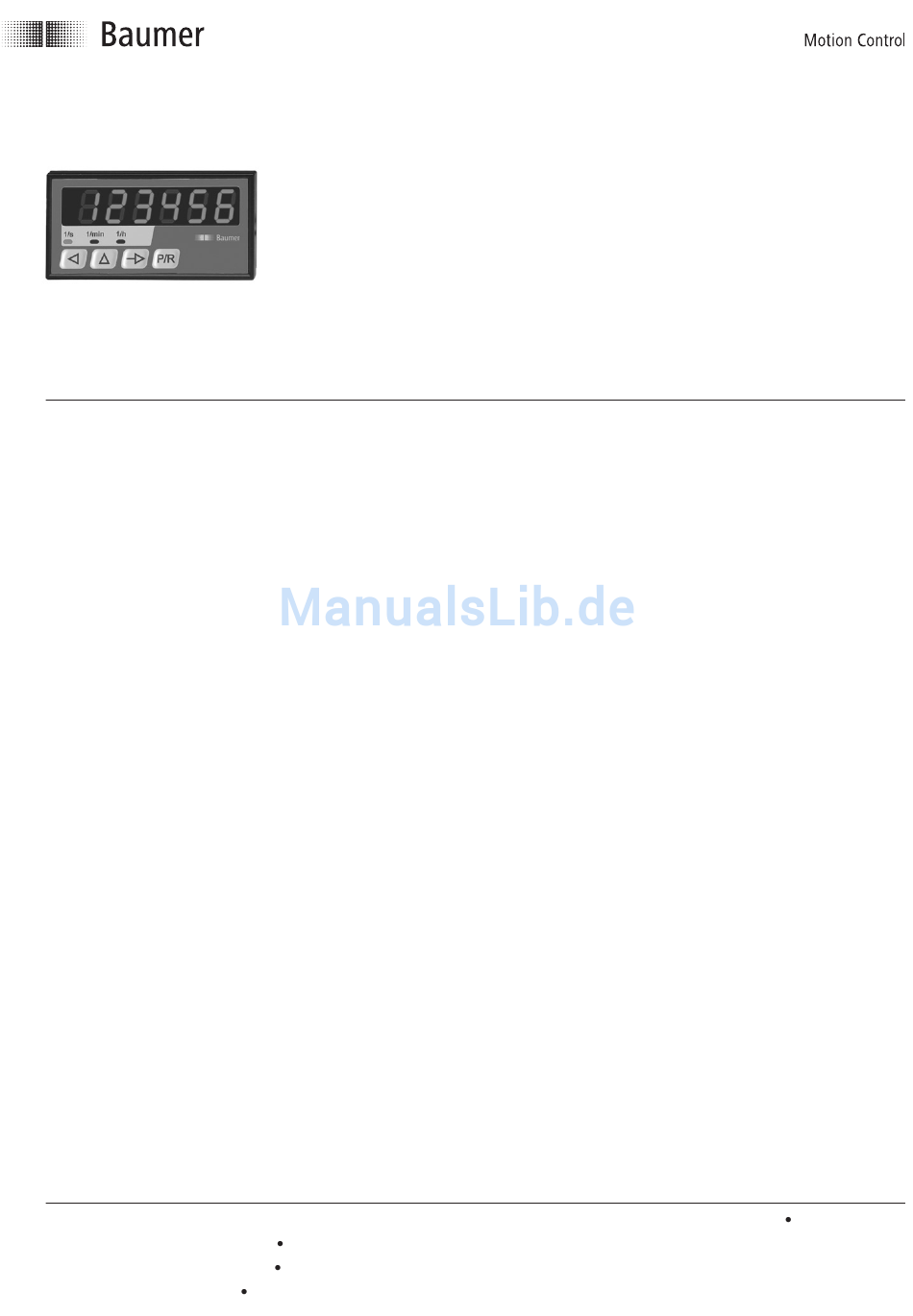

Betriebsanleitung
Elektronischer Tachometer
TA200
Inhalt
1
Allgemeines / Sicherheitshinweise
2
2.1
2.2
3
3.1
3.2
3.3
3.4
4
5
5.1
6
6.1
6.2
Werkseinstellungen
6.3
6.4
7
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen
Phone +49 (0)7720 942-0 Fax +49 (0)7720 942-900
www.baumerivo.com info.de@baumerivo.com
Operating Instructions
Electronic Tachometer
TA200
Contents
General / Safety instructions
System description
Description
Block diagram
Connecting
Connecting supply voltage
Assigning signal output
Connecting sensor power supply
Executing the test routine
Operating mode
Programming mode
Measuring speed and rpm
Technical data
Dimensions
Default settings
Error messages
Programming lines - overview
Part number
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Seite / Page
04.09 171.51.166/1
Irrtum sowie Änderungen in
2 / 16
4 / 18
4 / 18
4 / 18
4 / 18
5 / 19
6 / 20
6 / 20
6 / 20
7 / 21
7 / 21
10 / 24
11 / 25
12 / 26
12 / 26
12 / 26
13 / 27
13 / 27
Werbung
Kapitel
Verwandte Anleitungen für Baumer TA200
Inhaltszusammenfassung für Baumer TA200
-
Seite 1: Inhaltsverzeichnis
13 / 27 Bestellbezeichnung Part number 13 / 27 04.09 171.51.166/1 Baumer IVO GmbH & Co. KG Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen Technik und Design vorbehalten. Phone +49 (0)7720 942-0 Fax +49 (0)7720 942-900 Subject to modifcation in technic & design. -
Seite 2: Allgemeines
TA200 Allgemeines Nachfolgend finden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung Dieses Zeichen bedeutet ausführende Tätigkeiten. Dieses Zeichen steht für ergänzende technische Informationen. Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist. - Seite 3 TA200 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II...
-
Seite 4: Systembeschreibung
TA200 2 Systembeschreibung 2.1 Beschreibung LED-Symbolanzeige Anzeige der Zeiteinheit 1/s Anzeige der Zeiteinheit 1/min Anzeige der Zeiteinheit 1/h Bedienfeld Einstelltaste der Dekadenwahl nach LINKS Einstelltaste der Dekadenwerte nach OBEN Umschalttaste für Funktionsanzeige Umschalttaste Programmier-/Bedienerebene 2.2 Blockdiagramm Betriebs- Sensor- spannung versorgung... -
Seite 5: Betriebsspannung Anschliessen
TA200 Anschlussbelegung Anschluss Funktion unbelegt Betriebsspannung (-) Betriebsspannung (+) Sensorversorgung 0 V Sensorversorgung +24 V – – Signal F1 – Litzenanschluss aus Gründen des Berührungsschutzes nach EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die Abschirmung einseitig zu erden. -
Seite 6: Signalausgänge Belegen
TA200 Brandschutz: Gerät netzseitig über die am Anschlussschaltbild empfohlene externe Sicherung betreiben. Nach EN 61010 darf im Störungsfall 8 A/150 VA (W) niemals überschritten werden. 3.2 Signaleingänge belegen Der Anschluss 8 (F1) ist der Signaleingang. Frequenz und Signallogik werden in den Zeilen 23 und 24 programmiert. -
Seite 7: Bedienerebene
TA200 Test-Ende Die Testroutine kann nur durch Ausschalten des Gerätes beendet werden. Nach erneutem Einschalten der Netzversorgung befindet sich das Gerät in der Bedienerebene. Test Programmversion Taste gedrückt halten und das Gerät einschalten. Anzeige: Programmnummer und Versionsnummer Anzeige: Programmdatum 4 Bedienerebene In diesem Kapitel lesen Sie nun die Bedienung und Anwendung. - Seite 8 TA200 Bei Auslieferung ist kein Code eingegeben. Falscher Code Falscher Code eingegeben: CodE wird angezeigt, nachdem die Taste gedrückt wurde. Nach 15 s wird automatisch in die Bedienerebene zurückgeschaltet. Taste drücken und den korrekten Code eingeben. Korrekter Code unbekannt Ist dieser nicht bekannt, Gerät bitte an den Hersteller zurückschicken.
- Seite 9 TA200 Zeile 28 Update Zeit (Anzeigenwiederholung) 0 * 0,5 s 10 s 20 s 30 s 60 s Zeile 29 Time out F1 Bei Stillstand erfolgt nach Ablauf dieser Zeit eine Nullstellung der Anzeige 0 * 1 s 10 s...
-
Seite 10: Drehzahl-/Geschwindigkeitsmessung
TA200 5.1 Drehzahl- und Geschwindigkeitsmessung Bei der Verwendung als Drehzahlmesser für Umdrehungen/min wird die Zeiteinheit für F1 (Tacho 1) in Zeile 30 auf 1/min eingestellt. Die Anzahl der Impulse/Umdrehung (Bewertung) erfolgt für F1 in Zeile 25. Dezimalstellen Wird die Anzeigenausgabe mit Dezimalstellen gewünscht, muss dies bei der Einstellung der Bewertung und des Dezimalpunkts wie folgt berücksichtigt werden:... -
Seite 11: Technische Daten
TA200 6 Technische Daten Technische Daten - elektrisch Betriebsspannung 115/230 VAC ±10 % (50/60 Hz) 24/48 VAC ±10 % (50/60 Hz) 24 VDC ±10 % Leistungsaufnahme 7 VA, 5 W Sensorversorgung 12...26 VDC / max. 100 mA Anzeige LED, 7-Segment Anzeige... -
Seite 12: Abmessungen
TA200 Technische Daten - Schaltpegel Komparator-Eingänge Eingangsschaltung Eingänge PNP- / NPN-Logik Eingangspegel Programmierbar Eingangspegel Low 0...2 VDC Eingangspegel High 3...40 VDC Eingangswiderstand 3 kΩ 6.1 Abmessungen 123.75 19.75 1-10 6.2 Werkseinstellung Bei Lieferung sind folgende Parameter ab Werk programmiert: Frequenz von F1... -
Seite 13: Programmierzeilen - Übersicht
TA200 6.4 Programmierzeilen - Übersicht Zeile Werkseinstellung Kurzbeschreibung Zählart Tacho 1 Eingangslogik von F1 Bewertung Tacho F1 Update Zeit F1 Time out F1 Zeiteinheit Tacho F1 Dezimalpunkt F1 Code Trennzeile 7 Bestellbezeichnung TA200.00 AXA1 Betriebsspannung 24 / 48 VAC 115 / 230 VAC 24 VDC www.baumerivo.com... - Seite 14 TA200 www.baumerivo.com...
- Seite 15 TA200 Operating Instructions Electronic Tachometer TA200 Contents Page General / Safety instructions System description Description Block diagram Connecting Connecting supply voltage Assigning signal output Connecting sensor power supply Executing the test routine Operating mode Programming mode Measuring speed and rpm...
-
Seite 16: General Information
TA200 General Information In the following you will find the explanations of the symbols used in this operating manual. Explanation of symbols This symbol indicates activities to be carried out. This symbol indicates supplementary technical information. This symbol is located before texts to which particular attention is to be paid to ensure proper use of the product. - Seite 17 TA200 Operation not covered by the specified descriptions/parameters is improper and can lead to - fatal injuries, - serious damage to health, - property damage or - damage to the units in conjunction with the systems/machines/processes to be controlled/monitored! The overvoltages to which the units are subjected at the connection...
-
Seite 18: System Description
TA200 2 System description 2.1 Description LED symbol display Display of time unit 1/s Display of time unit 1/min Display of time unit 1/h Control panel Adjusting key for decade selection Adjusting key for decade values Changeover key for function display Changeover key for programming/control level 2.2 Block diagram... -
Seite 19: Connecting Supply Voltage
TA200 Terminal assignment Terminal Function Not assigned Voltage supply (-) Voltage supply (+) Sensor supply 0 V Sensor supply +24 V – – Signal f1 For protection against shock hazards as specified in EN 61010, stran- ded conductors may only be connected using wire end ferrules with insulating caps. -
Seite 20: Connecting The Sensor Supply
TA200 Fire protection: Operate the device using the recommended external fusing indicated in the terminal diagram. According to EN 61010, in case of a fault 8 A / 150 VA (W) must never be exceeded. 3.2 Assigning the signal inputs Terminal 8 (F1) is the signal input. -
Seite 21: Operating Mode
TA200 Test end The test routine can only be interrupted by switching off the device. After switching the mains supply back on, the product is automatical- ly ready for operation. Test program version Press the key. Switch on (hold the key down for this period). - Seite 22 TA200 There is no code entered on delivery. Incorrect code Entering an incorrect code: CodE appears in the display after pressing the key. After 15 seconds, the system switches automatically back to the operating level. Press the key and enter the correct code.
- Seite 23 TA200 Line 28 Update time (display repetition) 0 * 0,5 s 10 s 20 s 30 s 60 s Line 29 Time out F1 On stillstand, after expiry of this period a reset to zero occurs 0 * 1 s...
-
Seite 24: Measuring Speed And Rpm
TA200 5.1 Measuring speed and rpm When using the product for measurement of revolutions per minu- te, the time unit for F1 (tachometer 1) is set for rpm in line 30. The number of pulses per revolution (scale) is specified in line 25 for F1. -
Seite 25: Technical Data
TA200 6 Technical data Technical data - electrical ratings Voltage supply 115/230 VAC ±10 % (50/60 Hz) 24/48 VAC ±10 % (50/60 Hz) 24 VDC ±10 % Power consumption 7 VA, 5 W Sensor supply 12...26 VDC / max. 100 mA... -
Seite 26: Dimensions
TA200 Technical data - trigger level Comparator input Input circuit Inputs PNP- / NPN-logic Input level Programmable Input level Low 0...2 VDC Input level High 3...40 VDC Input resistance 3 kΩ 6.1 Dimensions 123.75 19.75 1-10 6.2 Default setting The controller is supplied programmed with the following default... -
Seite 27: Programming Lines - Overview
TA200 6.4 Programming lines - overview Line Default settings Short form Count mode tacho 1 Input logic F1 Scale F1 Update time F1 Time out F1 Time unit F1 Decimal point F1 Code Dashes line 7 Part number TA200.00 AXA1... - Seite 28 TA200 www.baumerivo.com...
