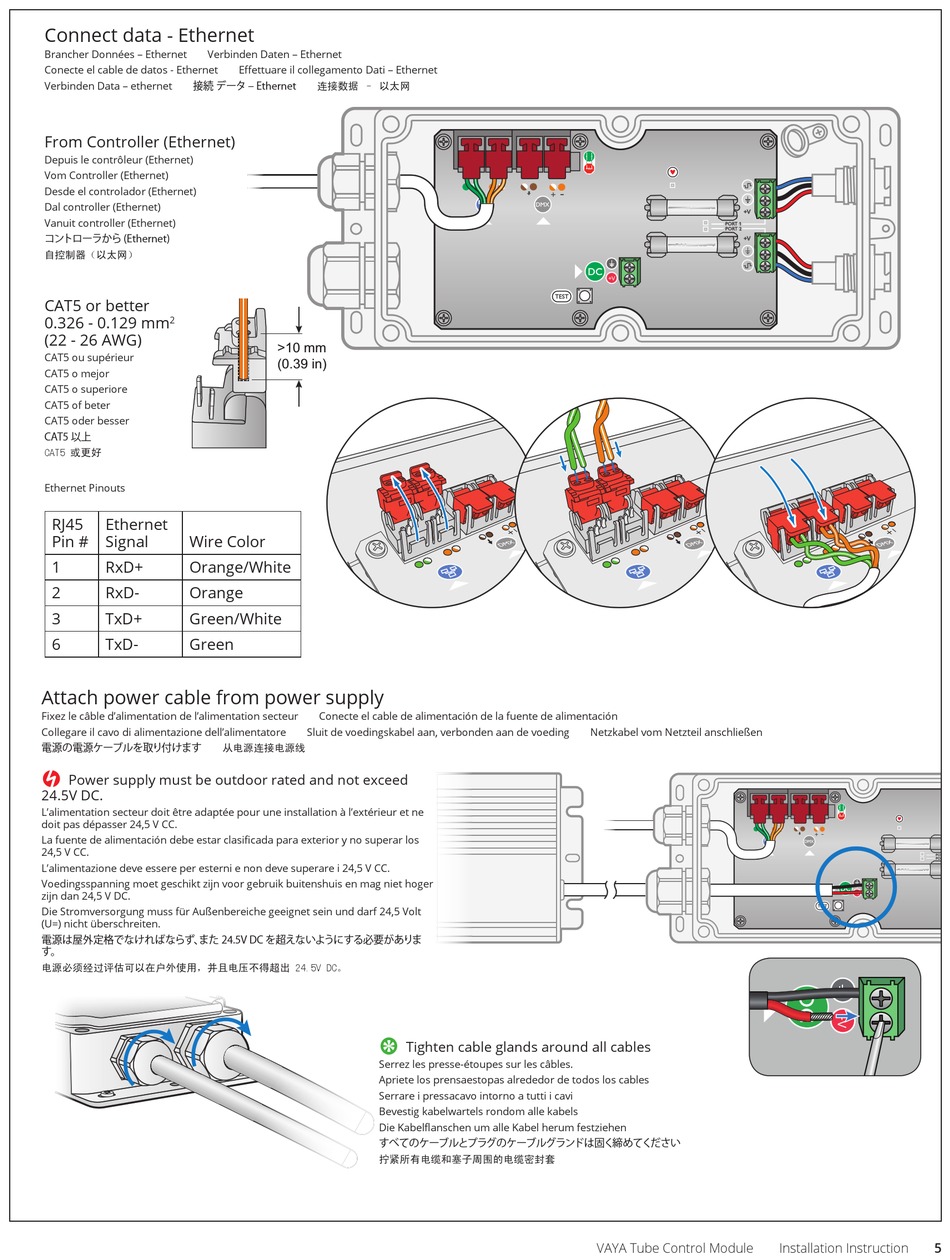

Connect data - Ethernet
Brancher Données – Ethernet Verbinden Daten – Ethernet
Conecte el cable de datos - Ethernet Effettuare il collegamento Dati – Ethernet
Verbinden Data – ethernet 接続 データ – Ethernet 连接数据 – 以太网
From Controller (Ethernet)
Depuis le contrôleur (Ethernet)
Vom Controller (Ethernet)
Desde el controlador (Ethernet)
Dal controller (Ethernet)
Vanuit controller (Ethernet)
コントローラから (Ethernet)
自控制器（以太网）
CAT5 or better
0.326 - 0.129 mm
2
(22 - 26 AWG)
CAT5 ou supérieur
CAT5 o mejor
CAT5 o superiore
CAT5 of beter
CAT5 oder besser
CAT5 以上
CAT5 或更好
Ethernet Pinouts
RJ45
Ethernet
Pin #
Signal
Wire Color
1
RxD+
Orange/White
2
RxD-
Orange
3
TxD+
Green/White
6
TxD-
Green
Attach power cable from power supply
Fixez le câble d'alimentation de l'alimentation secteur Conecte el cable de alimentación de la fuente de alimentación
Collegare il cavo di alimentazione dell'alimentatore Sluit de voedingskabel aan, verbonden aan de voeding Netzkabel vom Netzteil anschließen
電源の電源ケーブルを取り付けます 从电源连接电源线
A
Power supply must be outdoor rated and not exceed
24.5V DC.
L'alimentation secteur doit être adaptée pour une installation à l'extérieur et ne
doit pas dépasser 24,5 V CC.
La fuente de alimentación debe estar clasificada para exterior y no superar los
24,5 V CC.
L'alimentazione deve essere per esterni e non deve superare i 24,5 V CC.
Voedingsspanning moet geschikt zijn voor gebruik buitenshuis en mag niet hoger
zijn dan 24,5 V DC.
Die Stromversorgung muss für Außenbereiche geeignet sein und darf 24,5 Volt
(U=) nicht überschreiten.
電源は屋外定格でなければならず、 また 24.5V DC を超えないようにする必要がありま
す。
电源必须经过评估可以在户外使用，并且电压不得超出 24.5V DC。
>10 mm
(0.39 in)
E
Tighten cable glands around all cables
Serrez les presse-étoupes sur les câbles.
Apriete los prensaestopas alrededor de todos los cables
Serrare i pressacavo intorno a tutti i cavi
Bevestig kabelwartels rondom alle kabels
Die Kabelflanschen um alle Kabel herum festziehen
すべてのケーブルとプラグのケーブルグランドは固く締めてください
拧紧所有电缆和塞子周围的电缆密封套
VAYA Tube Control Module Installation Instruction 5
