Benutzerhandbuch

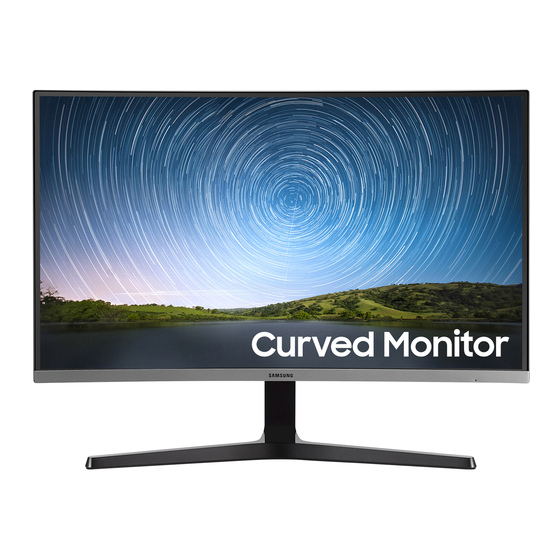

C27R50*
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum
Zweck der Leistungssteigerung sind vorbehalten.
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.
© Samsung Electronics
Samsung Electronics hat die Urheberrechte für dieses Handbuch.
Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung
Electronics ist untersagt.
Warenzeichen, die nicht von Samsung Electronics stammen, sind Eigentum der entsprechenden Eigentümer.
•
Verwaltungskosten werden abgerechnet, wenn:
‒ (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
‒ (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
•
Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung C27R50 series
Inhaltszusammenfassung für Samsung C27R50 series
- Seite 1 © Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Warenzeichen, die nicht von Samsung Electronics stammen, sind Eigentum der entsprechenden Eigentümer.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vor Inbetriebnahme des Geräts Anschließen und Verwenden Bildschirmkonfiguration eines externen Geräts Absichern des Einbaubereichs SAMSUNG MAGIC Bright Vorsichtsmaßnahmen bei der Lagerung Lesen Sie unten, vor der Installation des Helligkeit Monitors. Sicherheitshinweise Kontrast Reinigung Anschließen und Verwenden eines PCs Strom und Sicherheit Anschließen mit einem HDMI oder HDMI/... - Seite 3 Inhaltsverzeichnis Konfigurieren der Einstellungen von Inhaltsverzeichnis Handbuch zur Fehlerbehebung OSD (Bildschirmanzeige) Vorbereiten der Kontaktaufnahme mit dem Samsung Self Diagnosis Kundenservicecenter Transparenz FreeSync Testen des Geräts Position Überprüfen von Auflösung und Frequenz Öko-Sparmodus Plus Überprüfen Sie folgenden Punkte. Sprache Autom. Aus FAQs Anz.
-
Seite 4: Vor Inbetriebnahme Des Geräts
(3.93 Inches) (3.93 Inches) Vorsicht. Gebrauchsanweisung beachten: ― Wenden Sie sich an das Samsung-Kundendienstcenter, wenn Sie das Innere des Geräts reinigen möchten (es Produkt der Klasse II: Dieses Dieses Symbol weist den Benutzer an, das Symbol weist darauf hin, dass wird eine Servicegebühr erhoben). -
Seite 5: Reinigung
• Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird. • Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten. • Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist. -
Seite 6: Installieren
‒ Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden. ‒ Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen. •... -
Seite 7: Betrieb
‒ Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder ‒ Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter. andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung •... - Seite 8 Vorsicht • Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum • Setzen Sie den Netzstecker in das AC/DC-Netzteil ein, bis ein Klickton zu hören ist. Einbrennen von Nachbildern oder Pixelfehlern führen. • Netzstecker in die Steckdose nicht nur stecken. ‒...
- Seite 9 • Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten. ‒ Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen. • Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.
-
Seite 10: Vorbereitung
Kapitel 02 Vorbereitung Bauteile Symbole Beschreibung Multidirektionale Taste zur Unterstützung der Navigation ― Die JOG-Taste befindet sich an der Rückseite des Geräts unten links. JOG-Taste Die Taste kann nach oben, unten, links oder rechts bewegt werden oder Systemsteuerung als Eingabetaste fungieren. ―... -
Seite 11: Direkte Tastenhilfe
Direkte Tastenhilfe ― Der unten gezeigte Bildschirm mit direkten Befehlen (OSD-Menü) wird nur eingeblendet, wenn der Monitor eingeschaltet ist, die Computerauflösung sich ändert oder die Eingangsquelle sich ändert. ― Die Seite mit den Funktionstasten zeigt, ob Augenschonmodus aktiviert ist. Analog-Modus HDMI-Modus Helligkeit Helligkeit... -
Seite 12: Funktionstastenhilfe
Funktionstastenhilfe ― Um das Hauptmenü zu öffnen oder andere Elemente zu verwenden, drücken Sie die JOG-Taste, um die Funktionstastenhilfe anzuzeigen. Durch erneutes Drücken der JOG-Taste wird die Hilfe geschlossen. NACH OBEN/NACH UNTEN/LINKS/RECHTS: Navigieren Sie zu dem gewünschten Element. Die Beschreibung eines Elements wird angezeigt, sobald sich der Fokus verschiebt. - Seite 13 Wenn der Monitor nichts anzeigt (d. h. Energiespar- oder Kein Signal-Modus), können 2 Richtungstasten zur Steuerung von Eingangsquelle und Netz wie folgt verwendet werden: JOG-Taste Energiespar-/Kein Signal-Modus NACH OBEN Wechsel der Eingangsquelle NACH UNTEN DRÜCKEN(EINGABE) 2 Sekunden Ausschalten Im Hauptmenü des Monitors können Sie die JOG-Taste wie folgt verwenden: JOG-Taste Aktion NACH OBEN/NACH UNTEN...
-
Seite 14: Ändern Der Einstellungen Für Helligkeit, Kontrast Und Schärfe
Ändern der Einstellungen für Helligkeit, Kontrast und Ändern der Einstellungen für Lautstärke Schärfe Sie können Lautstärke einstellen, indem Sie, wenn OSD-Menü eingeblendet ist, die JOG-Taste nach links oder rechts bewegen. Sie können Helligkeit, Kontrast oder Schärfe einstellen, indem Sie, wenn OSD-Menü eingeblendet ist, Diese Funktion ist nur im HDMI-Modus verfügbar. -
Seite 15: Arten Von Ports
Arten von Ports ― Die verfügbaren Funktionen können je nach Produktmodell variieren. Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Die technischen Daten können ohne vorherige Ankündigung geändert werden, um die Qualität zu verbessern. Siehe das eigentliche Produkt. D-SUB IN Anschluss Beschreibung... -
Seite 16: Ändern Der Geräteneigung
Ändern der Geräteneigung Schloss für den Diebstahlschutz ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte ― Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. verwenden. -
Seite 17: Vorsichtsmaßnahmen Beim Bewegen Des Monitors
Vorsichtsmaßnahmen beim Bewegen des Monitors • Üben Sie keinen direkten Druck auf den • Produkt nicht nur am Ständer auf dem Kopf Monitor aus. halten. • Greifen Sie den Monitor nicht am Bildschirm, wenn Sie ihn bewegen. • Die unteren Ecken oder Kanten des Monitors bei der Bewegung festhalten. -
Seite 18: Installieren Eines Wandmontagekits Oder Desktop-Ständers
Verletzungen, die durch die Verwendung unsachgemäßer Schrauben oder das Befestigen des Wandmontagekits oder Desktop-Ständers mit übermäßiger Kraft verursacht werden. ‒ Samsung haftet nicht für Schäden an Produkten oder Personenschäden, die durch die Verwendung eines anderen als des angegebenen Wandmontagekits verursacht werden oder durch den Versuch, den Wandmontagekit selbst zu installieren. -
Seite 19: Installieren
Installieren Befestigen des Standfußes ― Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. : Das Gerät ist gebogen. Wenn Sie Druck auf das Gerät ausüben, während es auf einer flachen Oberfläche liegt, können Sie es beschädigen. Üben Sie keinen Druck auf das Gerät aus, wenn es mit der Vorderseite nach oben oder unten auf der Oberfläche liegt. -
Seite 20: Entfernen Des Standfußes
Entfernen des Standfußes ― Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. : Das Gerät ist gebogen. Wenn Sie Druck auf das Gerät ausüben, während es auf einer flachen Oberfläche liegt, können Sie es beschädigen. Üben Sie keinen Druck auf das Gerät aus, wenn es mit der Vorderseite nach oben oder unten auf der Oberfläche liegt. -
Seite 21: Anschließen Und Verwenden Eines Externen Geräts
HDMI IN ― Das mit den Komponenten des Monitors gelieferte Kabel beim Anschließen eines HDMI-Kabels verwenden. Wenn Sie ein anderes als das von Samsung bereitgestellte HDMI-Kabel verwenden, kann die Bildqualität degradierte werden. ― Die Audiofunktion wird nicht unterstützt, wenn das Quellgerät über ein HDMI-DVI-Kabel angeschlossen ist. -
Seite 22: Anschließen Mit Einem D-Sub-Kabel (Analog)
Anschließen mit einem D-SUB-Kabel (analog) Anschließen an Kopfhörer Bitte sicherstellen, dass die Stromkabel für den Monitor und externe Geräte wie Computer und Set-Top-Boxen nicht an die Steckdose angeschlossen sind. D-SUB IN ― Kopfhörer beim Aktivieren von Sound mit einem HDMI-HDMI verwenden. ―... -
Seite 23: Anschließen An Die Stromversorgung
Anschließen an die Stromversorgung Zubehör Zubehör Verbinden Sie den Netzstecker mit dem AC/DC-Netzteil. (Zubehör) Verbinden Sie das Netzkabel mit dem AC/DC-Netzteil. Schließen Sie nun das AC/DC-Netzteil an den DC 14V-Anschluss an der Rückseite des Geräts an. chließen Sie das AC/DC-Netzteilkabel an den DC 14V-Anschluss an der Stecken Sie das Netzkabel in die Steckdose. -
Seite 24: Richtige Haltung Bei Verwendung Des Geräts
Treiberinstallation ― Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die entsprechenden Treiber installieren. ― Laden Sie zur Installation die aktuelle Version des Gerätetreibers von der Samsung Electronics-Website unter http://www.samsung.com herunter. Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung... -
Seite 25: Bildschirmkonfiguration
Kapitel 04 Bildschirmkonfiguration Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit. Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. SAMSUNG MAGIC Bright Im PC-Modus • Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an. • Standard: Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Dieses Menü... -
Seite 26: Helligkeit
Helligkeit Farbe Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100) Passt den Farbton des Bildschirms an. ― Dieses Menü ist nicht verfügbar, wenn Ein höherer Wert lässt das Bild heller erscheinen. Bright Kino oder Optimalkontrast-Modus ist. ― Dieses Menü ist nicht verfügbar, wenn ―... -
Seite 27: Hdmi-Schwarzwert
HDMI-Schwarzwert Augenschonmodus Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann Einstellungen optimaler Bildqualität, die zur Entspannung der Augen beitragen. es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/ „Low Blue Light Content“ vom TÜV Rheinland ist eine Zertifizierung für Produkte, welche die Farbverschlechterung, Schwarzpegel usw.) kommen. -
Seite 28: Bildformat
Bildformat Bildschirmanpass. ― Nur im Analog-Modus verfügbar. Ändern des Bildformats. ― Diese Option ist nicht verfügbar, wenn ― Dieses Menü ist nur verfügbar, wenn im AV-Modus FreeSync aktiviert ist. Bildformat Bildanpassung eingestellt ist. Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild Im PC-Modus anzeigt, können Sie mit Bildanpassung... -
Seite 29: Konfigurieren Der Einstellungen Von Osd (Bildschirmanzeige)
Kapitel 05 Konfigurieren der Einstellungen von OSD (Bildschirmanzeige) Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Sprache ― Die verfügbaren Funktionen können je nach Produktmodell variieren. Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Die technischen Daten können ohne vorherige Ankündigung geändert werden, um die Qualität zu verbessern. -
Seite 30: Setup Und Reset
Kapitel 06 Setup und Reset Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. ― Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen Wählen Sie OK, wenn der folgende Bildschirm angezeigt wird. können sich von diesen Darstellungen unterscheiden. - Seite 31 Erneut anzeigen • Wenn Sie auswählen, werden Sie den folgenden Bildschirm sehen. Eigendiagnose abgeschlossen Wenden Sie sich an das Samsung-Callcenter, wenn Sie Hilfe benötigen. Bitte halten Sie die folgenden Informationen bereit: ‐ Modellcode: ************** ‐ S/N: ************** • Wenn Sie Nein auswählen, werden Sie den folgenden Bildschirm sehen.
-
Seite 32: Freesync
Die Antwortrate während des Spiels kann je nach Auflösung schwanken. Eine höhere Auflösung verringert im Allgemeinen die Antwortrate. • Die Sound-Qualität des Monitors kann degradierte werden. ― Wenn Sie Probleme bei Verwendung der Funktion auftreten, das Samsung Service Center kontaktieren. ― Wenn die Auflösung geändert wird, während FreeSync Standard Engine... -
Seite 33: Die Modelle Der Grafikkartenliste Unterstützen Freesync
Die Modelle der Grafikkartenliste unterstützen FreeSync FreeSync kann nur für bestimmte AMD-Grafikkartenmodelle eingesetzt werden. Entnehmen Sie die unterstützten Grafikkarten bitte folgender Liste: Installieren Sie unbedingt die neuesten offiziellen, FreeSync unterstützenden AMD-Grafiktreiber. ― Weitere AMD-Grafikkartenmodelle, die die FreeSync-Funktion unterstützen, finden Sie auf der offiziellen Website von AMD. -
Seite 34: Öko-Sparmodus Plus
Öko-Sparmodus Plus Autom. Aus Mit der Öko-Sparmodus Plus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Aus-Timer konfigurieren Stromverbrauch der Monitoranzeige senken. ― Diese Option ist nicht verfügbar, wenn sich Autom. Aus: Schalten Sie den Autom. Aus-Modus an. SAMSUN Bright im Modus Optimalkontrast befindet. -
Seite 35: Pc/Av-Modus
PC/AV-Modus Tasten-Wdh.-Zeit Stellen Sie PC/AV-Modus ein. Das Bild wird vergrößert. Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird. Diese Option ist nützlich, wenn Sie einen Film ansehen. Für Beschleunigung kann oder gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst. -
Seite 36: Information
Information Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an. Information Picture LC************ S/N:*************** OnScreen Display HDMI System **kHz **Hz ** ****x**** Information Optimal Mode ****x**** **Hz Exit Beenden ― Das angezeigte Bild kann je nach Modell unterschiedlich sein. -
Seite 37: Installieren Der Software
Mit Easy Setting Box können Sie den Monitor in verschiedene Bereiche unterteilen. • Windows 10 32Bit/64Bit Laden Sie zur Installation die aktuelle Version der Easy Setting Box von der Samsung Electronics- Website unter http://www.samsung.com herunter. ― Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten. -
Seite 38: Handbuch Zur Fehlerbehebung
Überprüfen Sie folgenden Punkte. Samsung Kundenservicecenter Installationsproblem (PC-Modus) ― Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Der Bildschirm wird ständig ein- und ausgeschaltet. Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die Testen des Geräts... -
Seite 39: Probleme Mit Dem Anzeigegerät
ungeeign. Modus wird angezeigt. Die Wiedergabe von Videos wirkt abgehackt. Diese Meldung wird angezeigt, wenn das Grafikkartensignal die maximale Auflösung oder Frequenz Die Wiedergabe von großen HD-Videodateien kann abgehackt wirken. Ursache kann sein, dass der des Geräts übersteigt. Videoplayer nicht für die Computerressource optimiert ist. Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. -
Seite 40: Faqs
FAQs ― Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte. Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. • Windows 7: Gehen Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Anzeigeeinstellungen ändern → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate. -
Seite 41: Technische Daten
AC100-240V~ 50/60Hz ― Dies ist ein digitales Gerät der Klasse B. Entsprechend der Wechselspannung des Adapters. Für die ― Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics. Gleichspannung des Produkts siehe Produktetikett. Signalanschlüsse D-SUB, HDMI... -
Seite 42: Tabelle Mit Standardsignalmodi
Tabelle mit Standardsignalmodi Modellname C27R50* Synchronisierung Horizontalfrequenz 30 –81 kHz Vertikalfrequenz 56 – 72 Hz Auflösung Optimale Auflösung 1920 x 1080 @ 60 Hz Maximale Auflösung 1920 x 1080 @ 60 Hz Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. - Seite 43 ― Horizontalfrequenz Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben. ― Vertikalfrequenz Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben. ―...
-
Seite 44: Anhang
Fällen den Besuch eines Servicetechnikers in Rechnung. • Einwirkung von außen oder fallen lassen • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Kein Produktdefekt • Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd.
