Anleitung für Fernsteuerungsfahrzeuge der Flybear Spielzeugfabrik
Montage aller Bauteile

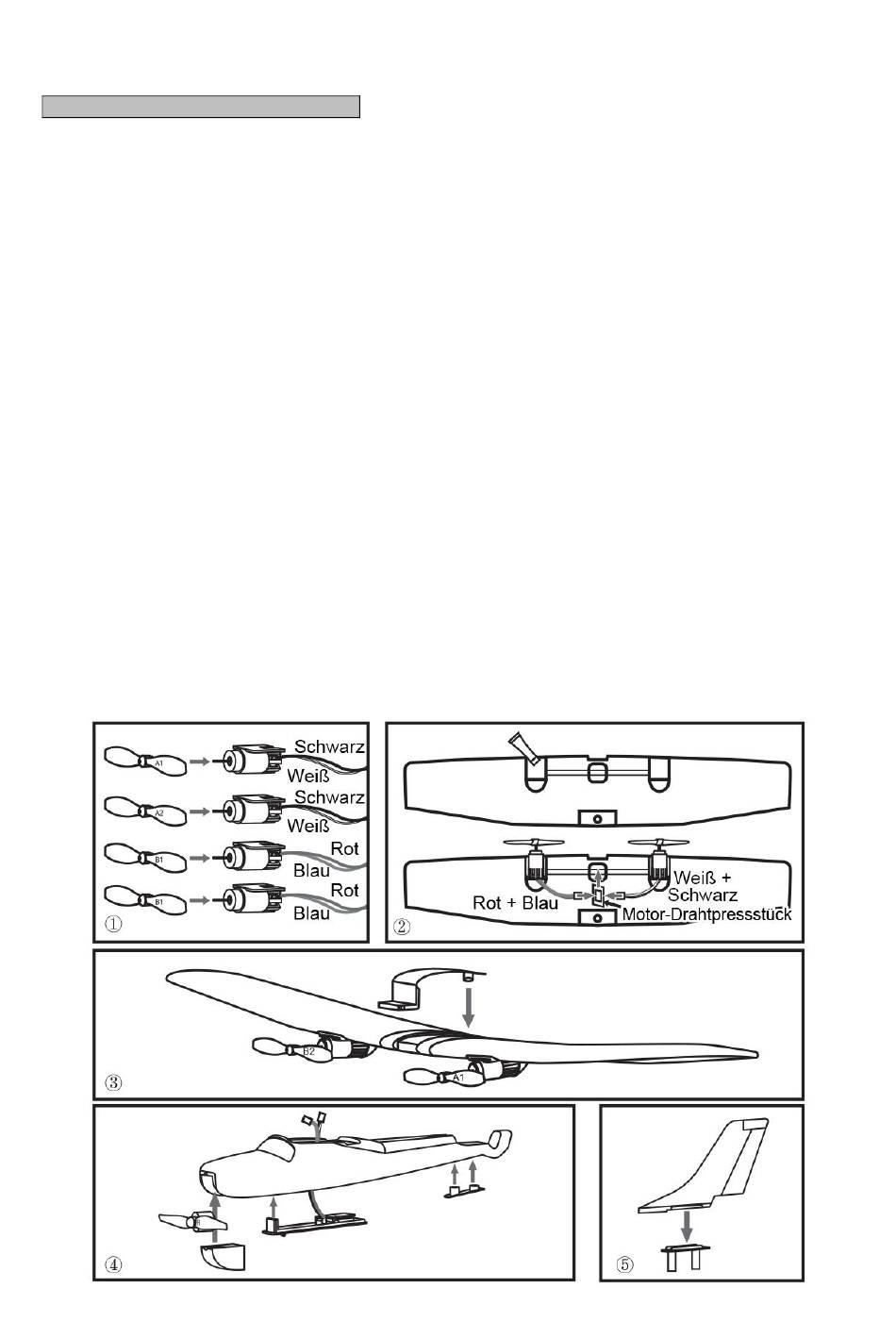

1) Montage der Flügel:
A. Montieren Sie den B1- oder B2-Propeller am Motor mit den roten und blauen Leitungen, wobei die
beschriftete Seite zum Motorkopf zeigt. Montieren Sie den A1- oder A2-Propeller am Motor mit
den schwarzen und weißen Leitungen, wobei die beschriftete Seite zum Motorkopf zeigt (Abb. 1).
B. Tragen Sie Kleber auf die Befestigungsposition des Motorsitzes unterhalb der Vorderkante des
Flügels auf und montieren Sie dann den Motor mit den roten und blauen Leitungen und den Motor
mit den schwarzen und weißen Leitungen auf der rechten bzw. linken Seite des Flügels.
C. Kleber auf die untere Nut in der Mitte des Flügels auftragen und die Drahtpressteile durch die
Motordrähte führen und in die Nut stecken. Beachten Sie, dass der Klebstoff nicht zu stark
aufgetragen werden sollte, um ein Überlaufen und eine zu langsame Trocknung zu vermeiden
(Abb. 2).
D. Kleber auf die obere Nut in der Mitte des Flügels auftragen und aufsetzen und den Sitz der
Flügelbefestigung drücken (Abb.3).
2) Montage des Rumpfteiles
A. Kleber auf die Nut an der Rumpfspitze auftragen, das Propellerblatt auf die Rumpfspitze
montieren, die Abdeckung aufsetzen und andrücken (Abb. 4).
B. Kleber auf das Rumpfende auftragen und auflegen und den Schraubensatz drücken (Abb. 4).
C. Führen Sie die Motor-Steckdrähte auf der Leiterplatte durch die Unterseite des Rumpfes, Kleber
auf die Stelle auftragen, an der das Platinengehäuse auf dem Rumpf montiert ist, und das
Platinengehäuse abdecken (Abb. 4).
3) Montage des Heckflügels
A. Tragen Sie den Kleber an der Stelle auf, an der die Lamelle installiert ist, und legen Sie sie dann
auf und drücken Sie die Lamellenhalterung an (Abb. 5).
