D

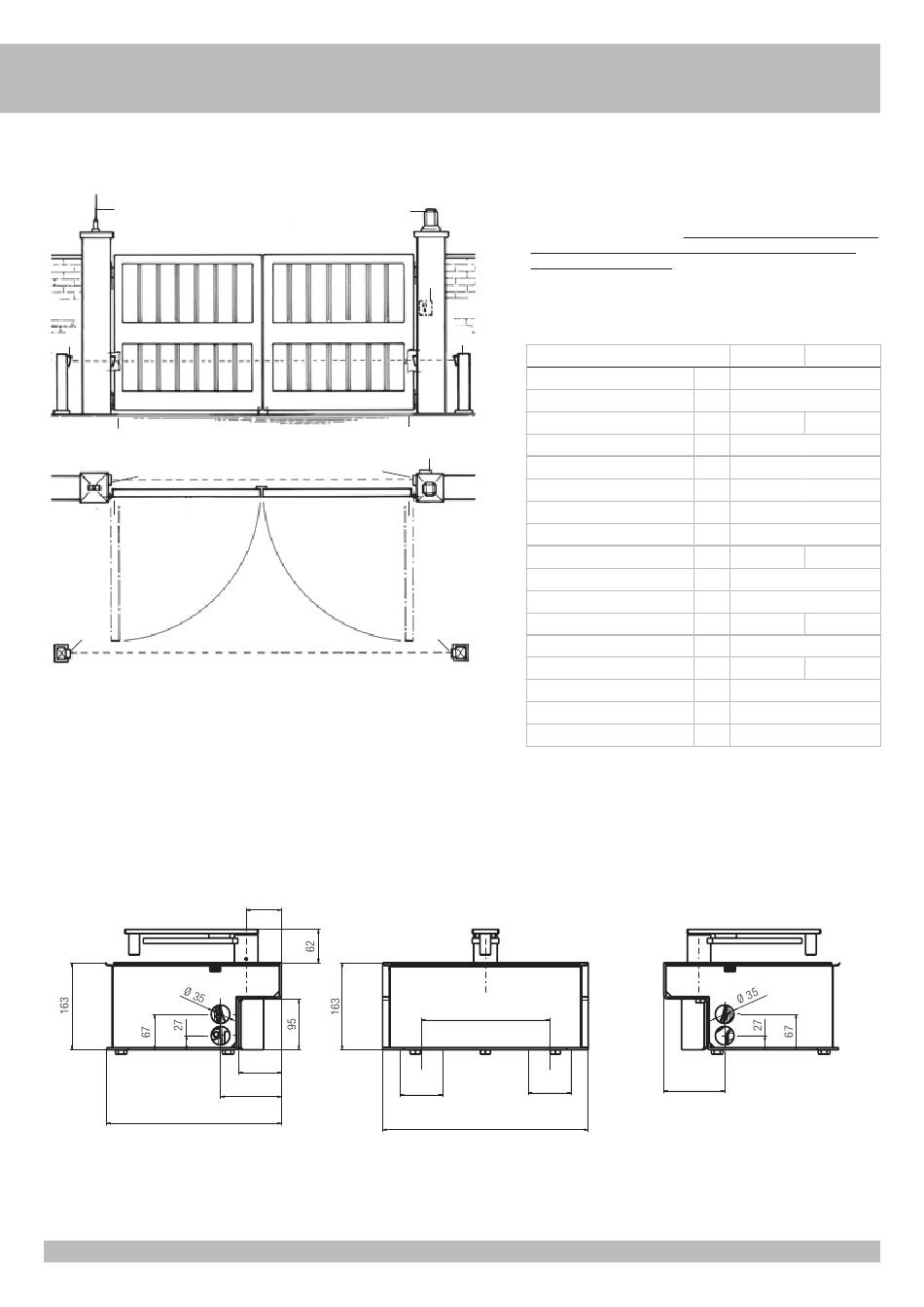

ANLAGEN LAY-OUT
❷
❺
❶
❹
❶
❺
❶
E-Torantrieb DUKE
❷
Antenne
❸
Blinkleuchte
❹
Photozelle Toraussenseitig
❺
Photozellen Torinnenseitig
❻
Schlusselschalter
327
❸
❶
❹
❶
66
80
114 Ø 80
Abmessungen in mm
T
ECHNISCHE EIGENSCHAFTEN
DUKE ist ein Selbsthemmender Antrieb mit einen mechanischen Endanschlag
und eine befahrbare Abdeckung.
DUKE 110° ein Flügel-Verzögerungssystem sowohl bei der Öffnungs- als
auch bei der Schließbewegung (Beschleunigung der anfänglich langsamen
Öffnungsbewegung und Verzögerung der Schließbewegung am Anschlag) auf.
DUKE trägt das Flügelgewicht und der Motor kann für Wartungsarbeiten
entfernt werden, ohne den Flügel zu demontieren.
❻
Mit DUKE können Türen und Tore bis zu 800 kg mit einer max. Flügellänge von
2m betätigt werden.
❺

TECHNISCHE EIGENSCHAFTEN

Max. Torflügelweite
Max. Torgewicht
Öffnungszeit ca.
Maximale Drehmoment
❻
Stromspannung und Frequenz
Motorleistung
Stromaufnahme
Kondensator
Normative Zyklen
Max. tägliche Zyklen
Service
Garantierte kontinuierliche Zyklen
❺
Schmierung
Motorgewicht + Gehäuse
Geräusch
Betriebstemperatur
Schutzartklasse
* Man empfiehlt einen elektrischen Schloss für Flügel länger als 2 Meter.
1
240
Ø 80
385
26
DUKE 110° DUKE 180°
m 3,5*
kg 800 (2 m) - kg 400 (3,5 m)
s 20 30
Nm 330
230V~ 50Hz
W 302
A 1,5
µF 10
n° 8 - 20s/2s 6 - 30s/2s
n° 100
50%
n° 22 - 20s/2s 13 - 30s/2s
mit Schmiere
kg 21 35
db <70
°C -10 ÷ +55
IP 67
114
2
