3.3. Electric connection

All electric connections must be done in accordance
with Fig. 5. A connecting cable is supplied with the
o
Colour Light (T 180 ) for connecting the colour light
to control unit CC70 Basic. Electric power (230VAC)
is supplied to the unit CC70 by means of a cable of
2
size 3x1,5 mm .

3.4. Two Colour Lights

Control unit CC70 Basic can be used to control two
Colour Lights if lamps of maximum nominal value 35
W/12 VDC (Fig. 5) are employed.

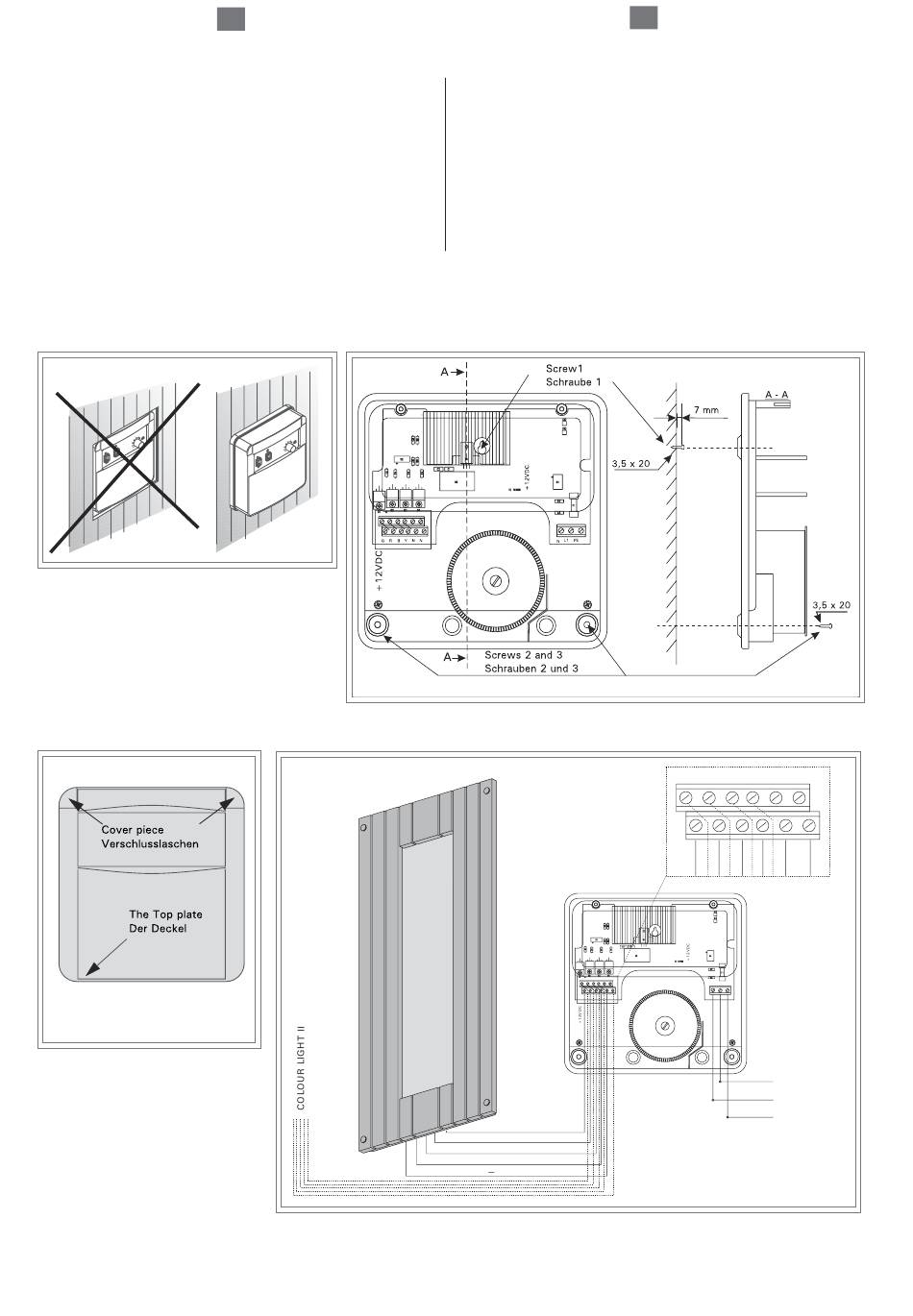

Picture 2. Wall mounting
the control unit
Abbildung 2. Befestigung an der Wand
Picture 3. Cover removal
Abbildung 3. Entfernen des
Deckels
6
EN
Picture 4.
Abbilding 4.
COLOUR LIGHT I
Picture 5.
Abbilding 5.

3.3. Elektroanschluss

Die Elektroanschlüsse müssen gemäß Abb. 5 erfolgen.
Zusammen mit dem Colour Light -Farblicht wird
ein Anschlusskabel (T 180
Farblicht am Steuergerät CC70 Basic angeschlossen
wird. Die elektrische Leistung (230VAC) wird mit
einem Installationskabel 3x1,5 mm
CC70 geleitet.

3.4. Zwei Colour Light -Farblichter

Mit dem Steuergerät CC70 Basic können zwei
Colour Light -Farblichter gesteuert werden, wenn
Farblichtlampen verwendet werden, deren Nennwert
höchstens 35 W/12 VDC beträgt (Abb. 5).
Fastening the device to the wall
Wandbefestigung
GRÜN G
GREEN
ROT R
RED
BLUE BLAU B
YELLOW GELB Y
( )12 VDC
Electrical connections
Elektroanschluss
DE
o
) geliefert, mit dem das
2
zum Steuergerät
G R B Y
G R B
CC70 BASIC
L1 PE
G R B Y N N N
N N
N N
Y
L1
230 VAC
N
PE
