G3G140-AW05-12

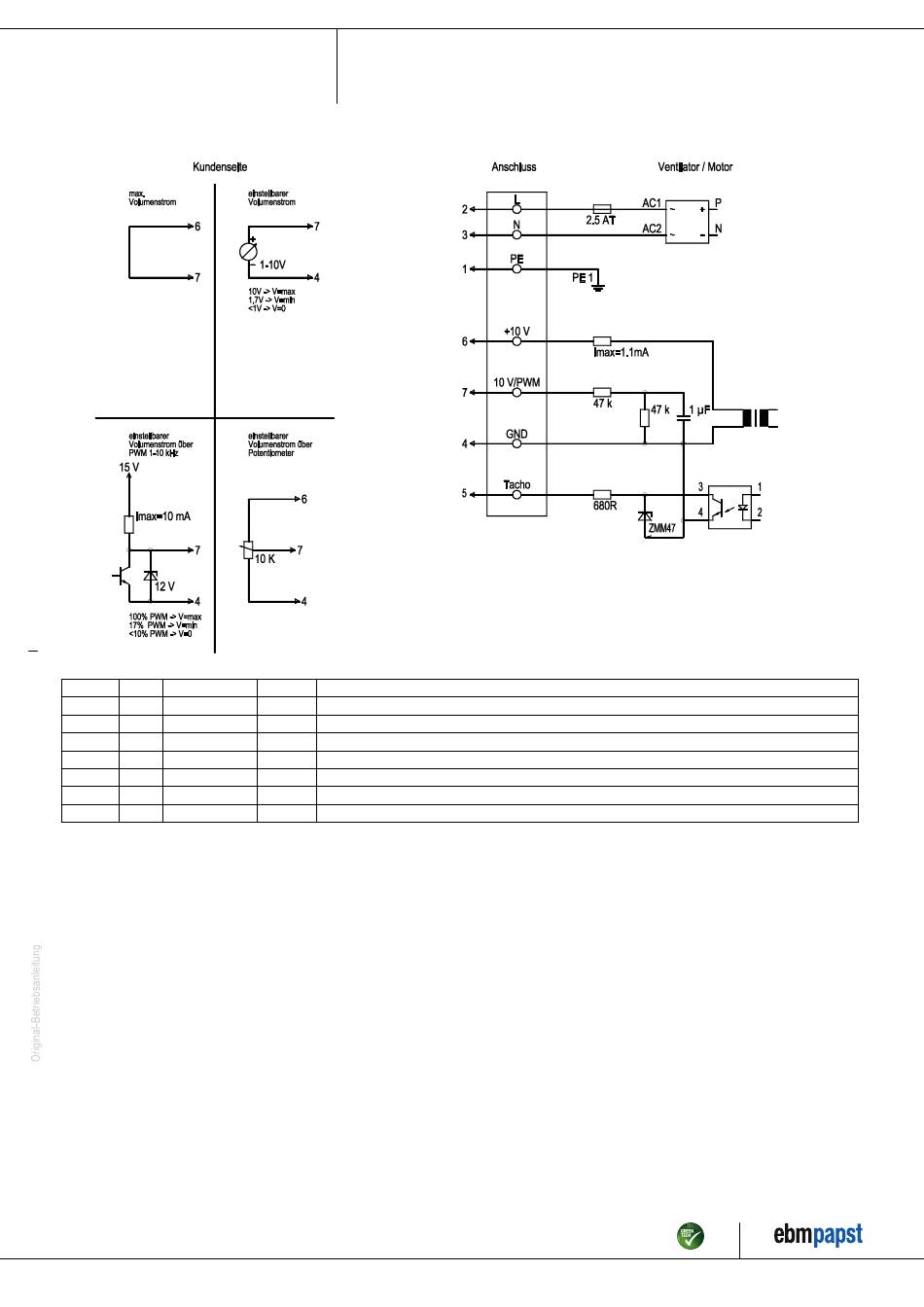

4.4 Anschlussbild
Leitung
Nr.
Anschluss
2
L
3
N
1
PE
7
0-10 V PWM
5
Tach
6
10V
4
GND
Artikel-Nr. 50889-5-9970 · Änderung 78380 · Freigabe 2013-06-03 · Seite 7 / 10
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Farbe
Funktion / Belegung
braun
Spannungsversorgung 230 VAC, 50-60 Hz, Spannungsbereich siehe Typenschild
blau
Neutralleiter
grün/gelb Schutzleiter
gelb
Steuereingang 0- 10 V oder PWM, galvanisch getrennt
weiß
Drehzahlausgang: Open Collector, 1 Impuls pro Umdrehung, galvanisch getrennt
rot
max. 1.1 mA, Spannungsausgang 10 V/1.1 mA, galvanisch getrennt, nicht kurzschlusssicher
blau
GND- Anschluss der Steuerschnittstelle
