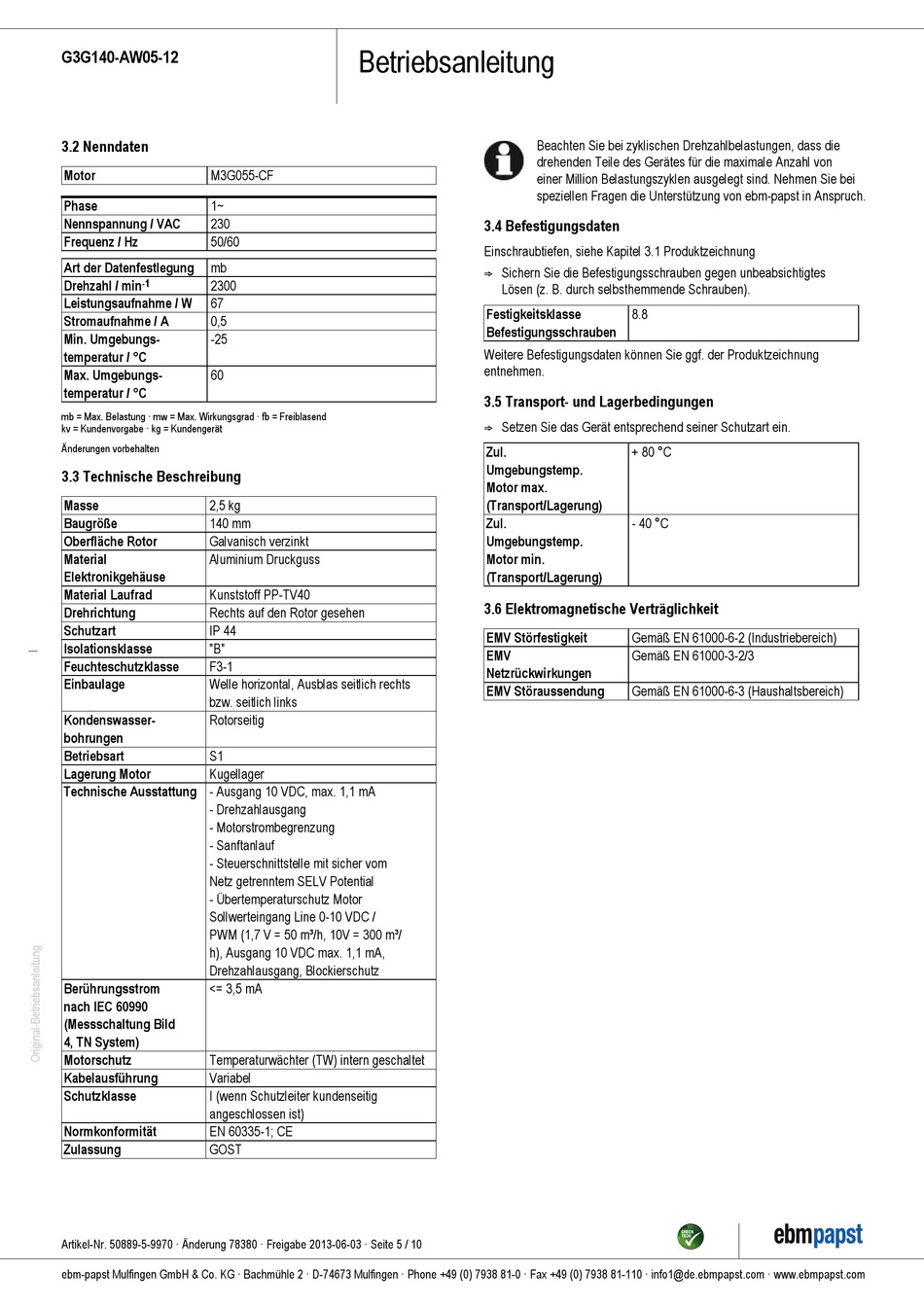

G3G140-AW05-12
3.2 Nenndaten
Motor
M3G055-CF
Phase
1~
Nennspannung / VAC
230
Frequenz / Hz
50/60
Art der Datenfestlegung
mb
Drehzahl / min
-1
2300
Leistungsaufnahme / W
67
Stromaufnahme / A
0,5
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
60
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
2,5 kg
Baugröße
140 mm
Oberfläche Rotor
Galvanisch verzinkt
Material
Aluminium Druckguss
Elektronikgehäuse
Material Laufrad
Kunststoff PP-TV40
Drehrichtung
Rechts auf den Rotor gesehen
Schutzart
IP 44
Isolationsklasse
"B"
Feuchteschutzklasse
F3-1
Einbaulage
Welle horizontal, Ausblas seitlich rechts
bzw. seitlich links
Kondenswasser-
Rotorseitig
bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Technische Ausstattung - Ausgang 10 VDC, max. 1,1 mA
- Drehzahlausgang
- Motorstrombegrenzung
- Sanftanlauf
- Steuerschnittstelle mit sicher vom
Netz getrenntem SELV Potential
- Übertemperaturschutz Motor
Sollwerteingang Line 0-10 VDC /
PWM (1,7 V = 50 m³/h, 10V = 300 m³/
h), Ausgang 10 VDC max. 1,1 mA,
Drehzahlausgang, Blockierschutz
Berührungsstrom
<= 3,5 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Motorschutz
Temperaturwächter (TW) intern geschaltet
Kabelausführung
Variabel
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1; CE
Zulassung
GOST
Artikel-Nr. 50889-5-9970 · Änderung 78380 · Freigabe 2013-06-03 · Seite 5 / 10
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
3.4 Befestigungsdaten
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Festigkeitsklasse
Befestigungsschrauben
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung
entnehmen.
3.5 Transport- und Lagerbedingungen
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Zul.
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
Umgebungstemp.
Motor min.
(Transport/Lagerung)
3.6 Elektromagnetische Verträglichkeit
EMV Störfestigkeit
EMV
Netzrückwirkungen
EMV Störaussendung
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
8.8
+ 80 °C
- 40 °C
Gemäß EN 61000-6-2 (Industriebereich)
Gemäß EN 61000-3-2/3
Gemäß EN 61000-6-3 (Haushaltsbereich)
