- Seite 1 Kurzanleitung Eltako GFVS-Safe II © 2015 ELTAKO GmbH...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung Eltako GFVS-Safe II Inhalt Allgemeines………………………………………………………………………………………………………………………………………….. Lieferumfang ................................. 3 Spezifikationen ...............................3 Anschlüsse der Eltako GFVS-Safe II ......................... 4 Der erste Start ..............................5 Menü ................................7 Eltako GFVS 3.0-Software ..........................7 PCT 14........................................7 Datum/Uhrzeit ............................7 Sprache auswählen ............................. 8 Netzwerkeinstellungen ............................8 Remoteeinstellungen .......................... -
Seite 3: Allgemeines
Die Haftung der Eltako GmbH für Mängel ist ausgeschlossen, wenn diese auf nicht bestimmungsgemäße Verwendung oder Nichtbeachten der Gebrauchsanleitung (falsche Installation, falsche Inbetriebnahme, Fehlbedienung, etc.) beruhen. Die bestimmungsgemäße Verwendung des GFVS-Safe II mit LAN, WLAN- und ggf. M2M Kommunikation ist die Visualisierung von Sensor-Informationen, Aktoren-Schaltzuständen und Zählerverbrauchsdaten sowie die Steuerung von Aktoren. -
Seite 4: Anschlüsse Der Eltako Gfvs-Safe Ii

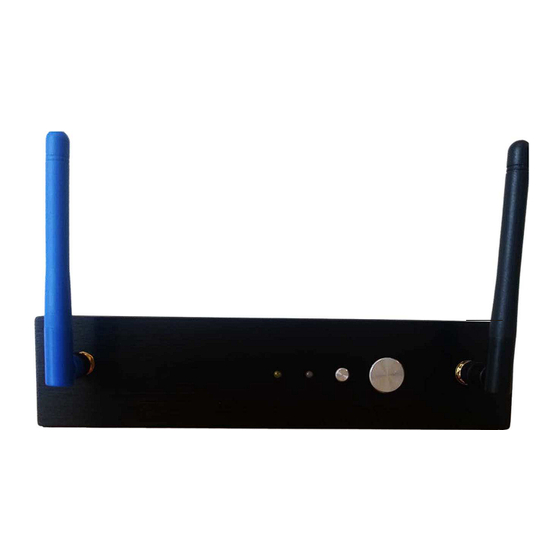

Kurzanleitung Eltako GFVS-Safe II 3. Anschlüsse der Eltako GFVS-Safe II EnOcean-Antenne blau W L A N - A n t e n n e Restart Netzschalter (schwarz) Abbildung 1: Frontansicht USB-Ports HDMI USB-Ports Mic in Audio out Netzanschluss GSM-Antenne (blau, optional) Abbildung 2: Anschlüsse hinten... -
Seite 5: Der Erste Start
Montieren Sie die blaue EnOcean, die schwarze WLAN sowie die optionale blaue GSM-Antenne an den vorgesehenen Anschlüssen (siehe Abbildung 1 und 2) • Schließen Sie das externe Netzteil an eine 230V Steckdose an und verbinden es mit dem GFVS-Safe II, die blaue LED zeigt die Stromversorgung an •... - Seite 6 Kurzanleitung Eltako GFVS-Safe II Die Eltako GFVS 3.0-Software ist bereits installiert und startet nach dem Einschalten automatisch: Abbildung 4: Start der Eltako GFVS 3.0-Software Die Eltako GFVS 3.0-Software ist gestartet. Abbildung 5: Eltako GFVS 3.0-Software ist gestartet Am unteren Bildschirmrand befindet sich eine Taskleiste. Neben Datum und Uhrzeit werden dort Icons für die...
-
Seite 7: Menü
Das Menü wird mit einem Rechtsklick auf den Hintergrund aufgerufen. Abbildung 6: Menü Eltako GFVS-Safe II 4.2 Eltako GFVS 3.0-Software Die Eltako GFVS 3.0-Software kann bei Bedarf auch über den Menüpunkt „GFVS 3.0“ gestartet werden. Eine ausführliche Anleitung wird über „Handbücher - Eltako GFVS 3.0 Handbuch“ aufgerufen. PCT 14 Ab Version 3.8.3.0 ist die PCT14 (Version 6) bereits integriert. -
Seite 8: Sprache Auswählen
Kurzanleitung Eltako GFVS-Safe II 4.5 Sprache auswählen Die Sprache können Sie über den Menüpunkt „Systemeinstellungen - Sprache auswählen“ ändern. Abbildung 8: Sprachauswahl 4.6 Netzwerkeinstellungen Über „Systemeinstellungen - Netzwerkeinstellungen“ kann die Konfiguration der Netzwerkkarten angepasst werden. Abbildung 9: Netzwerkeinstellungen Die LAN-Schnittstelle ist für den Betrieb in einem Netzwerk mit DHCP eingerichtet. -
Seite 9: Bsc-Bap Finder
Kurzanleitung Eltako GFVS-Safe II Verbindet man einen anderen PC via Cross-Over-Kabel mit dem LAN-Port des Eltako GFVS-Safe II, kann man mit einem Remote-Programm (z.B. TightVNC) direkt darauf zugreifen. Das vorkonfigurierte Passwort ist: password. Die LAN-Schnittstelle ist für den Betrieb in einem Netzwerk mit DHCP eingerichtet. -
Seite 10: Voreinstellungen
Kurzanleitung Eltako GFVS-Safe II 4.10 Voreinstellungen 4.10.1 Lizenz Der Eltako GFVS-Safe II wird mit einer aktivierten Eltako GFVS 3.0-Lizenz ausgeliefert. Falls eine erneute Aktivierung erforderlich sein sollte, liegt ein Eltako GFVS 3.0-Lizenzkey bei. 4.10.2 Datenbank Für die Datenhaltung ist eine PostgreSQL-Datenbank eingerichtet. -
Seite 11: Eltako Quickcon -Technologie
Achtung: Durch Nutzung der App entsteht Datenverkehr, der abhängig vom Mobilfunkvertrag zusätzliche Kosten verursachen kann. Laden Sie sich den Eltako GFVS Tablet- bzw. den Eltako GFVS Mobile-Client aus dem App-Shop ihres Mobilfunksystems (iPhone->iTunes, Android -> Google Play) herunter und installieren sie diesen. - Seite 12 Kurzanleitung Eltako GFVS-Safe II Danach wird in der Eltako GFVS 3.0-Software über „Konfiguration - Sicherheit - Client - Eltako GFVS 3.0 Mobile“ ein neues Gerät angelegt. Abbildung 16: Mobile-Client anlegen a.) GFVS-Client Dazu Namen des Smartphones oder Tablets eintragen. Abbildung 17: Mobile-Client benennen Hinweis: Der Gerätename muss in App und GFVS-Server identisch sein.
- Seite 13 Kurzanleitung Eltako GFVS-Safe II Danach muss man dem Gerät ein Profil zuweisen. Ohne Profil hat das Gerät keine Rechte in der Eltako GFVS 3.0-Software. Abbildung 18: Mobile Profil zuweisen In dem Drop-Down-Feld werden alle angelegten Profile angezeigt: Abbildung 19: Profilzuweisung...
- Seite 14 Kurzanleitung Eltako GFVS-Safe II Nun wird der in der App angezeigte Mobile-Schlüssel in die Eltako GFVS 3.0-Software übertragen. Abbildung 20: Mobile-Schlüssel eintragen ® Verbindung über quickcon IMEI des GFVS-Servers in das Feld „Server IMEI“ eintragen, zu finden auf dem Aufkleber am Gehäuse oder im Eltako GFVS 3.0 Menü...
- Seite 15 Über die Menütaste des Smartphone oder Tablets kann man die Verbindungsart wählen. Befinden Sie sich im gleichen Netzwerk (z.B. zu Hause) nutzen sie „Aktivieren über LAN“. Ansonsten nutzen sie „Aktivieren über GSM“ Mit einem Klick auf den Button „Schlüssel“ in der Eltako GFVS 3.0-Software öffnet sich ein neuer Dialog zur Passworteingabe.
- Seite 16 Hinweis: Der Gerätename muss in App und GFVS-Server identisch sein. (Auf Leerzeichen hinter dem Gerätenamen achten!) Danach muss man dem Gerät ein Profil zuweisen. Ohne Profil hat das Gerät keine Rechte in der Eltako GFVS 3.0-Software. Abbildung 25: Mobile Profil zuweisen...
- Seite 17 In dem Drop-Down-Feld werden alle angelegten Profile angezeigt: Abbildung 26: Profilzuweisung Mit einem Klick auf den Button „Schlüssel“ in der Eltako GFVS 3.0-Software öffnet sich ein neuer Dialog zur Passworteingabe. Das einzutragende Passwort kann frei gewählt werden und ist an keine Beschränkungen gebunden.
-
Seite 18: Systemwerkzeuge
Kurzanleitung Eltako GFVS-Safe II Abbildung 28: IMEI des GFVS-Servers Mit Speichern wird der Vorgang abgeschlossen. Hinweis: Durch die Hinterlegung des Gerätenamens sowie der IMEI des Mobilgerätes wird sichergestellt, dass sich kein fremdes Gerät verbinden kann. 6. Systemwerkzeuge 6.1 GFVS-Tools Mit einem Rechtsklick auf den Hintergrund sehen Sie das Menü. Über „Systemwerkzeuge - GFVS-Tools“ gelangen Sie zu einem Dialog in dem Sie das System und/oder die Datenbank sichern oder wiederherstellen können. -
Seite 19: Datenbank Sichern, Wiederherstellen Oder Löschen
Kurzanleitung Eltako GFVS-Safe II Folgender Dialog erscheint: Abbildung 30: Eltako GFVS System-Tools Bei einer Sicherung ist unbedingt darauf zu achten, dass die Eltako GFVS 3.0-Software beendet wurde. Anderenfalls erscheint eine Fehlermeldung: Abbildung 31: Datenbank in Benutzung 6.1.1 Datenbank sichern, wiederherstellen oder löschen Um Ihre Datenbank zu sichern, klicken Sie auf „Datenbank sichern“. - Seite 20 Nach jedem Neustart des Eltako GFVS-Safe II erfolgt eine automatische Sicherung der Datenbank. Möchten Sie eine ältere Datenbank wiederherstellen, wählen Sie die gewünschte Datenbank über das Drop-Down- Feld aus. Alternativ kann eine Datenbank mit dem Auslieferungszustand des Eltako GFVS-Safe II gewählt werden. Abbildung 34: Datenbank wiederherstellen Nachdem Sie eine Datenbank gewählt haben, drücken Sie den Button „Datenbank wiederherstellen“.
-
Seite 21: Systemsicherung
Kurzanleitung Eltako GFVS-Safe II 6.1.2 Systemsicherung Klicken Sie auf den Button „System sichern“ und eine Sicherung Ihres Systems wird erstellt. Abbildung 37: System sichern Folgender Dialog erscheint: Abbildung 38: Benutzer-Sicherung War die Sicherung erfolgreich, erscheint ein neuer Dialog, den Sie mit „OK“ beenden. -
Seite 22: Lizenz Löschen Bei Lizenzproblemen
Kurzanleitung Eltako GFVS-Safe II 6.1.3 Lizenz löschen bei Lizenzproblemen Der Button „Lizenz löschen“ löscht Ihre Eltako GFVS 3.0-Lizenz. Ein Klick darauf öffnet ein Fenster zur Eingabe des Passwortes. Passwort: 0000 Diese Option ist nur im Notfall durch Aufforderung des Eltako GFVS 3.0-Supports anzuwenden. Beachten Sie, dass die Eltako GFVS 3.0-Software ohne gültige Lizenz nicht verwendet werden kann. -
Seite 23: Systemeinstellungen
Kurzanleitung Eltako GFVS-Safe II 7. Systemeinstellungen Über den Menüpunkt „Systemeinstellungen“ lassen sich weitere Einstellungen vornehmen: Abbildung 42: Menü „Systemeinstellungen“ 7.1 Techn. Support (TeamViewer) Der TeamViewer bietet die Möglichkeit des Fernzugriffs durch den technischen Support. Abbildung 43: TeamViewer... -
Seite 24: Hintergrundbilder Kopieren
Kurzanleitung Eltako GFVS-Safe II 7.2 Hintergrundbilder kopieren Möchten Sie in der Eltako GFVS 3.0-Software eigene Hintergrundbilder und benutzerdefinierte Icons verwenden, können Sie diese von einem USB-Stick auf den Eltako GFVS-Safe II kopieren. Hinweis: Auf einem leeren USB-Stick muss dazu folgende Ordnerstruktur eingerichtet werden: /hc_import/pictures/*.*. -
Seite 25: Log Exportieren
Kurzanleitung Eltako GFVS-Safe II 7.3 Log exportieren Es ist möglich, vom System erzeugte Log-Dateien auf einen USB-Stick zu kopieren. Dazu öffnen Sie über „Systemeinstellungen - Import-Export“ das Fenster „Datenübertragung“, setzen einen Haken vor „Export Verzeichnis“ und klicken dann auf „Export“. -
Seite 26: Eltako Gfvs-Safe Ii Ausschalten
Kurzanleitung Eltako GFVS-Safe II 8. Eltako GFVS-Safe II ausschalten Mit einem Rechtsklick auf den Hintergrund erscheint das „Power“-Menü: Abbildung 46: Menü „Power“ Hier können Sie wählen, ob Sie den GFVS-Safe II im Recovery-Modus starten, neustarten oder ausschalten möchten. -
Seite 27: Systemsicherung Wiederherstellen
Hinweis: Im Recovery-Modus hat die LAN-Schnittstelle die IP 192.168.168.100. Hinweis: Gesicherte Datenbanken werden bei einer Systemwiederherstellung nicht gelöscht. Abbildung 47: Menü „Power“ Alternativ haben Sie während des Hochfahrens 10 Sekunden Zeit mittels der Pfeiltasten „Eltako GFVS-Safe II (Recovery)“ wählen. Abbildung 48: Auswahl „ Eltako GFVS-Safe II (Recovery)“... - Seite 28 Um ein Backup wiederherzustellen, wählen Sie bitte im Drop-Down-Feld das gewünschte Backup und klicken dann auf „Benutzer Backup wiederherstellen“. Das Backup wird nun zurückgespielt und anschließend muss das System neu gestartet werden. Hinweis Achten Sie darauf, dass der Eltako GFVS-Safe II während des Recovery-Vorgangs nicht vom Strom getrennt wird.
-
Seite 29: Technischer Support
Kurzanleitung Eltako GFVS-Safe II 10. Technischer Support Für Support wenden Sie sich bitte an: ELTAKO GmbH Hofener Straße 54 70736 Fellbach Tel. 0162 2575-124, -125, -126, -127 Fax 0711 5183740 oder per E-Mail an: Technik-Beratung@eltako.de...
