- Seite 1 Kurzanleitung Eltako GFVS-Safe II © 2013 ELTAKO GmbH...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung Eltako GFVS-Safe II Inhalt Lieferumfang ..............................3 Spezifikationen .............................. 3 Anschlüsse der Eltako GFVS-Safe II ........................ 4 Der erste Start ............................... 5 Menü ................................. 6 Eltako GFVS 3.0-Software .......................... 7 Datum/Uhrzeit ............................7 Sprache auswählen ............................ 7 Lautstärkeregler ............................7 Netzwerkeinstellungen .......................... -
Seite 3: Lieferumfang
Kurzanleitung Eltako GFVS-Safe II 1. Lieferumfang • Eltako GFVS-Safe II • Netzteil und -Kabel • zugehörige Antennen • Linux Ubuntu (installiert) • Eltako GFVS 3.0-Softwarepaket incl. Lizenzkey • Kurzanleitung (dieses Handbuch) 2. Spezifikationen Prozessor: Intel® Atom™ N2800 (2 x 1,86 GHZ) Chipsatz:... -
Seite 4: Anschlüsse Der Eltako Gfvs-Safe Ii

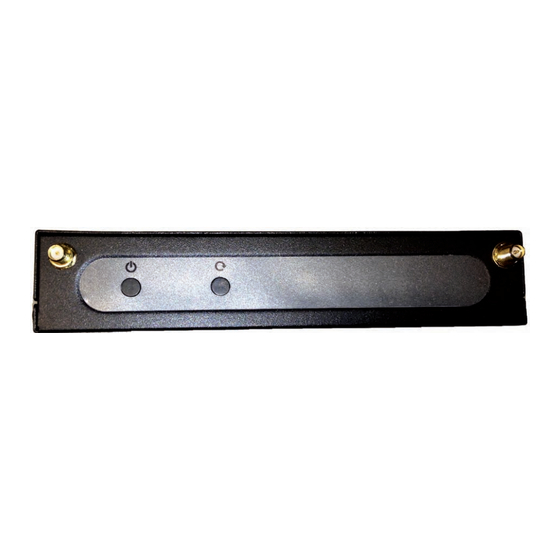

Zum Betrieb des Eltako GFVS-Safe II verbinden Sie die blaue EnOcean-Antenne, die schwarze WLAN-Antenne und die blaue GSM-Antenne (optional) mit dem Gerät. Zur Einrichtung und Konfiguration schließen Sie einen Monitor sowie Maus und Tastatur an. Alternativ können Sie auch einen anderen PC via Remote-Control über ein Crossover-Kabel mit dem Eltako GFVS-Safe II verbinden. -
Seite 5: Der Erste Start
Kurzanleitung Eltako GFVS-Safe II 4. Der erste Start Zuerst muss der Eltako GFVS-Safe II mit dem Stromnetz verbunden werden. Danach können Sie den Eltako GFVS-Safe II einschalten. Während des Hochfahrens sehen Sie folgenden Dialog: Abbildung 3: Startansicht Bei Bedarf können Sie hier in den Recovery-Modus wechseln um eine Systemsicherung wiederherzustellen. Erfolgt keine Eingabe startet nach 10 Sekunden der Eltako GFVS-Safe II. -
Seite 6: Menü
Kurzanleitung Eltako GFVS-Safe II Die Eltako GFVS 3.0-Software ist gestartet. Abbildung 5: Eltako GFVS 3.0-Software ist gestartet Am unteren Bildschirmrand gibt es eine Taskleite. Neben Datum und Uhrzeit werden dort Icons für die Netzwerkverbindung und das CodeMeter-Kontrollzentrum angezeit. 4.1 Menü Das Menü wird mit einem Rechtsklick auf den Hintergrund aufgerufen. -
Seite 7: Eltako Gfvs 3.0-Software
4.2 Eltako GFVS 3.0-Software Die Eltako GFVS 3.0-Software starten Sie über den Menüpunkt „GFVS 3.0“. Eine ausführliche Anleitung wird über „Handbücher - Eltako GFVS 3.0 Handbuch“ aufgerufen. 4.3 Datum/Uhrzeit Über den Menüpunkt „Systemeinstellungen - Datum/Uhrzeit“ kommen Sie in den Dialog um Datum und Uhrzeit anzupassen. -
Seite 8: Netzwerkeinstellungen
Über den Menüpunkt „Systemeinstellungen - Remoteeinstellungen“ können Sie weitere Einstellungen für den Fernzugriff vornehmen. Abbildung 11: Remoteeinstellungen Verbindet man einen anderen PC via Crossover-Kabel mit dem LAN-Port des Eltako GFVS-Safe II, kann man mit einem Remote-Programm (z.B. TightVNC) direkt darauf zugreifen. Das vorkonfigurierte Passwort ist: password. -
Seite 9: Bsc-Bap Finder
„TeamViewer Autostart“ bindet den TeamViewer in den Autostart ein. Zur Übernahme der Einstellung ist ein Neustart erforderlich. Abbildung 12: Programmeinstellungen „Hauptfenster verbergen“ startet die Eltako GFVS 3.0-Software mit dem Übersichtsfenster. Die Buttons aus dem Hauptfenster werden in das Menü „Konfiguration“ integriert. Abbildung 13: Konfigurationsmenü... -
Seite 10: Voreinstellungen
Kurzanleitung Eltako GFVS-Safe II 4.10 Voreinstellungen 4.10.1 Lizenz Der Eltako GFVS-Safe II wird mit einer aktivierten Eltako GFVS 3.0-Lizenz ausgeliefert. Falls eine erneute Aktivierung erforderlich sein sollte, liegt ein Eltako GFVS 3.0-Lizenzkey bei. 4.10.2 Datenbank Für die Datenhaltung ist eine PostgreSQL-Datenbank eingerichtet. -
Seite 11: Eltako Quickcon ® -Technologie
Achtung: Durch Nutzung der App ensteht Datenverkehr, der abhängig vom Mobilfunkvertrag zusätzliche Kosten verursachen kann. Laden Sie sich den Eltako GFVS Tablet- bzw. den Eltako GFVS Mobile-Client aus dem App-Shop ihres Mobilfunksystems (iPhone->iTunes, Android -> Google Play) herunter und installieren sie diesen. - Seite 12 Kurzanleitung Eltako GFVS-Safe II Danach wird in der Eltako GFVS 3.0-Software über „Konfiguration - Sicherheit - Client - Eltako GFVS 3.0 Mobile“ ein neues Gerät angelegt. Abbildung 17: Mobille-Client anlegen Dazu Namen des Smartphones oder Tablets eintragen. Abbildung 18: Mobille-Client benennen Hinweis: Der Gerätename muss in App und GFVS-Server identisch sein.
- Seite 13 Kurzanleitung Eltako GFVS-Safe II Danach muss man dem Gerät ein Profil zuweisen. Ohne Profil hat das Gerät keine Rechte in der Eltako GFVS 3.0-Software. Abbildung 19: Mobile Profil zuweisen In dem Drop-Down-Feld werden alle angelegten Profile angezeigt: Abbildung 20: Profilzuweisung...
- Seite 14 Kurzanleitung Eltako GFVS-Safe II Nun wird der in der App angezeigte Mobile-Schlüssel in die Eltako GFVS 3.0-Software übertragen. Abbildung 21: Mobile-Schlüssel eintragen ® Verbindung über quickcon IMEI des GFVS-Servers in das Feld „Server IMEI“ eintragen, zu finden auf dem Aufkleber am Gehäuse oder im Eltako GFVS 3.0 Menü...
- Seite 15 Über die Menütaste des Smartphone oder Tablets kann man die Verbingsart wählen. Befinden Sie sich im gleichen Netzwerk (z.B zu Hause) nutzen sie „Aktivieren über LAN“. Ansonsten nutzen sie „Aktivieren über GSM“ Mit einem Klick auf den Button „Schüssel“ in der Eltako GFVS 3.0-Software öffnet sich ein neuer Dialog zur Passworteingabe.
-
Seite 16: Systemwerkzeuge
Kurzanleitung Eltako GFVS-Safe II 6. Systemwerkzeuge 6.1 GFVS-Tools Mit einem Rechtsklick auf den Hintergrund sehen Sie das Menü. Über „Systemwerkzeuge - GFVS-Tools“ gelangen Sie zu einem Dialog in dem Sie das System und/oder die Datenbank sichern oder wiederherstellen können. Abbildung 25: Menü „Systemwerkzeuge“... -
Seite 17: Datenbank Sichern, Wiederherstellen Oder Löschen
Kurzanleitung Eltako GFVS-Safe II Bei einer Sicherung ist unbedingt darauf zu achten, dass die Eltako GFVS 3.0-Software beendet wurde. Anderenfalls erscheint eine Fehlermeldung: Abbildung 27: Datenbank in Benutzung 6.1.1 Datenbank sichern, wiederherstellen oder löschen Um Ihre Datenbank zu sichern, klicken Sie auf „Datenbank sichern“. Ein grauer Balken wird im unteren Bereich des Fensters angezeigt. - Seite 18 Kurzanleitung Eltako GFVS-Safe II Möchten Sie eine ältere Datenbank wiederherstellen, wählen Sie die gewünschte Datenbank über das Drop-Down- Feld aus. Alternativ kann eine Datenbank mit dem Auslieferungszustand des Eltako GFVS-Safe II gewählt werden. Abbildung 30: Datenbank wiederherstellen Nachdem Sie eine Datenbank gewählt haben, drücken Sie den Button „Datenbank wiederherstellen“.
-
Seite 19: Systemsicherung
Kurzanleitung Eltako GFVS-Safe II 6.1.2 Systemsicherung Klicken Sie auf den Button „System sichern“ und eine Sicherung Ihres Systems wird erstellt. Abbildung 33: System sichern Folgender Dialog erscheint: Abbildung 34: Benutzer-Sicherung War die Sicherung erfolgreich, erscheint ein neuer Dialog, den Sie mit „OK“ beenden. -
Seite 20: Lizenz Löschen Bei Lizenzproblemen
Kurzanleitung Eltako GFVS-Safe II 6.1.3 Lizenz löschen bei Lizenzproblemen Der Button „Lizenz löschen“ löscht Ihre Eltako GFVS 3.0-Lizenz. Ein Klick darauf öffnet ein Fenster zur Eingabe des Passwortes. Passwort: 0000 Diese Option ist nur im Notfall durch Aufforderung des Eltako GFVS 3.0-Supports anzuwenden. Beachten Sie, dass die Eltako GFVS 3.0-Software ohne gültige Lizenz nicht verwendet werden kann. -
Seite 21: Systemeinstellungen
Kurzanleitung Eltako GFVS-Safe II 7. Systemeinstellungen Über den Menüpunkt „Systemeinstellungen“ lassen sich weitere Einstellungen vornehmen: Abbildung 38: Menü „Systemeinstellungen“ 7.1 Techn. Support (TeamViewer) Der TeamViewer bietet die Möglichkeit des Fernzugriffs durch den technischen Support. Abbildung 39: TeamViewer... -
Seite 22: Hintergrundbilder Kopieren
Kurzanleitung Eltako GFVS-Safe II 7.2 Hintergrundbilder kopieren Möchten Sie in der Eltako GFVS 3.0-Software eigene Hintergrundbilder und benutzerdefinierte Icons verwenden, können Sie diese von einem USB-Stick auf den Eltako GFVS-Safe II kopieren. Hinweis: Auf einem leeren USB-Stick muss dazu folgende Ordnerstruktur eingerichtet werden: /hc_import/pictures/*.*. -
Seite 23: Log Exportieren
Kurzanleitung Eltako GFVS-Safe II 7.3 Log exportieren Es ist möglich, vom System erzeugte Log-Dateien auf einen USB-Stick zu kopieren. Dazu öffnen Sie über „Systemeinstellungen - Import-Export“ das Fenster „Datenübertragung“, setzen einen Haken vor „Export Verzeichnis“ und klicken dann auf „Export“. Hinweis: Auf einem leeren USB-Stick muss folgende Ordnerstruktur eingerichtet werden: /hc_export/export/*.*. -
Seite 24: Eltako Gfvs-Safe Ii Ausschalten
Kurzanleitung Eltako GFVS-Safe II 8. Eltako GFVS-Safe II ausschalten Mit einem Rechtsklick auf den Hintergrund erscheint das „Power“-Menü: Abbildung 42: Menü „Power“ Hier können Sie wählen, ob Sie den PC im Recovery-Modus starten, neustarten oder ausschalten möchten. -
Seite 25: Systemsicherung Wiederherstellen
Hinweis: Im Recovery-Modus hat die LAN-Schnittstelle die IP 192.168.168.100. Hinweis: Gesichterte Datenbanken werden bei einer Systemwiederherstellung nicht gelöscht. Abbildung 43: Menü „Power“ Alternativ haben Sie während des Hochfahrens 10 Sekunden Zeit mittels der Pfeiltasten „Eltako GFVS-Safe II (Recovery)“ wählen. Abbildung 44: Auswahl „ Eltako GFVS-Safe II (Recovery)“... - Seite 26 Um ein Backup wiederherzustellen, wählen Sie bitte im Drop-Down-Feld das gewünschte Backup und klicken dann auf „Benutzer Backup wiederherstellen“. Der Eltako GFVS-Safe II startet neu und folgende Ansicht erscheint: Abbildung 46: Loading Achten Sie darauf, dass der Eltako GFVS-Safe II während des Recovery-Vorgangs nicht vom Strom getrennt wird...
-
Seite 27: Technischer Support
Kurzanleitung Eltako GFVS-Safe II 10. Technischer Support Für Support wenden Sie sich bitte an: ELTAKO GmbH Hofener Straße 54 70736 Fellbach Tel. 0162 2575-124, -125, -126, -127 Fax 0711 5183740 oder per E-Mail an: Technik-Beratung@eltako.de...
