- Seite 1 Funk-Schaltgeräte Telecontrol Bedienungsanleitung ® REV Ritter GmbH • Frankenstraße 1-4 • D-63776 Mömbris Tel: 06029 707-0 • Fax: 06029 707-400 • e-mail: ritter@rev.de REV 008374 04.02...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Anwendungsmöglichkeiten Einstellungen Funkkanal an Fernbedienung Funkkanal am Empfänger Tastenzuordnung Ändern der Kanaleinstellung Batteriewechsel Installation Bedienung Fernbedienungsfunktionen Bedienung am Gerät Fehlersuche Technische Daten Garantiebedingungen Serviceadressen Bitte lesen Sie vor Inbetriebnahme dieses Produktes diese Anleitung sorgfältig durch und überprüfen Sie das Gerät optisch auf Schäden. Bei Beschädigungen darf das Gerät nicht angeschlossen werden. -
Seite 3: Anwendungsmöglichkeiten

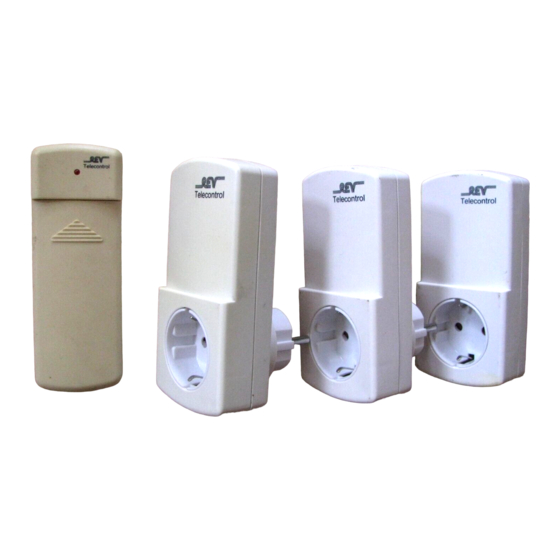

Anwendungsmöglichkeiten Mit REV Telecontrolgeräten steuern Sie einfach und bequem Ihre Leuchten oder sonstigen Elektrogeräte per Funk. Ein funktions- bereites Telecontrol-System besteht aus Fernbedienung und mindestens einem Empfänger. Die Fernbedienung ist universell für alle Telecontrol-Empfänger einsetzbar. Die Empfänger sind je nach Anwendung auszuwählen: Anwendung Geräte... -
Seite 4: Einstellungen
Einstellungen Nach Einlegen der Batterie (s. Seite 8 “Batteriewechsel”) sind Sets (Artikel 008365; Fernbedienung und 3 Schaltsteckdosen) betriebsbereit. Kanal und Tastenbelegung sind hier fest eingestellt. Bei Kombinationen mit zusätzlichen Funkgeräten muss der Systemcode des Sets übernommen werden. An aus Einzelgeräten zusammengestellten Funksystemen sind vor Inbetriebnahme folgende Einstellungen erforderlich: Funkkanal an der Fernbedienung einstellen: (Nicht bei Set Artikel 008365) - Seite 5 Funk-Fassungsadapter 6 7 8 9 10 6 A B C D CODE RECEIVER Kanal: Taste: Empfänger 1- Schraube entfernen Grundstellung einstellen: umdrehen 2- Abdeckung Schalter 1 "ON" Kanal: Entfernen Schalter 2-6 "OFF" Schalter 7 (A) "ON" Taste: Schalter 8-10 (B-D) "OFF Funk-Helligkeitsregler 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10...
-
Seite 6: Empfänger Einer Taste Der Fernbedienung Zuordnen
Hinweis zur Grundeinstellung: Die beschriebenen Grundeinstellungen sind für ein einzelnes System gültig, wobei alle Empfänger über die Taste A geschaltet werden. Ist dies gewünscht, so sind mit der Grundstellung alle Einstellungen erledigt. Empfänger einer Taste der Fernbedienung zuordnen: (Nicht bei Set Artikel 008365) Die Zuordnung der Empfänger zu den Tasten erfolgt durch Einstellen des Tastenbuchstabens am Codierschalter des Empfängers: CODE... -
Seite 7: Ändern Der Kanaleinstellung
Ändern der Kanaleinstellung: (Nicht bei Set Artikel 008365) Die Einstellung des Kanals erfolgt über die Schalter 1-6 sowohl an der Fernbedienung als auch am Empfänger: Kanalzuordnung: Kanal Schalterstellung Beispiel für Wahl des “Kanal 8” 1 2 3 4 5 6 Fernbedienung: Empfänger: 0 0 0 0 0 0... -
Seite 8: Installation
Installation Bevor Sie Ihr Telecontrol System benutzen können, müssen Sie die nachfolgend beschriebenen Schritte - je nach Gerätetyp - ausführen: Fernbedienung · Kanaleinstellung prüfen (siehe Einstellungen). · Achtung: Bei Kombination einer zusätzlichen Fernbedienung mit Schaltsteckdosen aus dem Set 008365 muss deren Systemcode an der Fernbedienung eingestellt werden. - Seite 9 Funk-Helligkeitsregler · Kanaleinstellung prüfen ( Einstellungen) · Tastenzuordnung des Adapters festlegen ( Einstellungen) · Funk-Helligkeitsregler gemäß nachfolgenden Ausführungen anschließen 1. Abdeckung mit Drehknopf abnehmen (Skizze 1) 2. Strom über Sicherung abschalten, Spannungsfreiheit prüfen. 3. Leitungsenden ca. 10mm abisolieren. 4. Einzeladern gemäß der Anschlußskizze (Skizze 2 / 3) anschließen. 5.
-
Seite 10: Bedienung
Bedienung Alle Telecontrol Geräte werden mit der Telecontrol Fernbedienung geschaltet bzw. gedimmt. Der Funk-Helligkeitsregler und die Dimm- bare Steckdose können auch direkt (manuell) bedient werden. Fernbedienungsfunktionen Die Empfänger reagieren nur auf Betätigen der zugeordneten Taste Die Tastenzuordnung ( Einstellungen) muß daher vorher erfolgt und bekannt sein. -
Seite 11: Bedienung Am Gerät
Bedienung direkt am Gerät Die dimmbare Steckdose und den Funk-Helligkeitsregler können Sie zusätzlich zur Fernbedienungsfunktion auch direkt bedienen. Dimmbare Steckdose Die Bedienung erfolgt über den oberhalb der Steckdose angebrachten Knopf. Funktion Taste Reaktion Einschalten kurz drücken Gerät schaltet in der zuletzt ein- gestellten Helligkeit ein. -
Seite 12: Fehlersuche
Fehlersuche Sollte Ihr System nicht ordnungsgemäß funktionieren, prüfen Sie bitte folgende Punkte: • Die Sendekontrollleuchte Ist die Batterie richtig gepolt eingelegt? leuchtet nicht beim Tastendruck • Hat die Batterie guten Kontakt zu den Klemmen? • Ist der Verbraucher eingeschaltet? • Ist die Kanaleinstellung von Fernbedienung und Die Sendekontrolle leuchtet, Empfänger identisch? -
Seite 13: Technische Daten / Garantie
1. Die Dauer der Garantie beträgt 24 Monate ab dem Kaufdatum. Sie endet spätestens 30 Monate nach der Fertigung des Gerätes. 2. Das Gerät wird von REV entweder unentgeltlich nachgebessert oder ausgetauscht, wenn es inner- halb der Garantiezeit nachweisbar wegen eines Fertigungs- oder Materialfehlers unbrauchbar wird. -
Seite 14: Serviceadressen
REV Ritter GmbH • Frankenstr. 1-4 D-63776 Mömbris • 0190-001070 Fax. (06029) 707-500 • e-mail: ritter@rev.de Seviceadresse in Österreich: REV Ritter GmbH • Neue Welt Str. 56 A-2732 Höflein a.d. Hohen Wand Tel. (02620) 3340 • Fax. (02620) 3341 e-mail: hoeflein@rev.de...
