- Seite 1 Funk-Schaltgeräte Telecontrol Bedienungsanleitung Tel: 06029 707-0 Fax: 06029 707-400 REV 008374 06.98...
- Seite 2 Anwendungsmöglichkeiten Einstellungen ..Funkkanal an Fernbedienung ..Funkkanal am Empfänger ..Tastenzuordnung ..Ändern der Kanaleinstellung Batteriewechsel Installation Bedienung ..Fernbedienungsfunktionen ..Bedienung am Gerät Fehlersuche Technische Daten...
-
Seite 3: Anwendungsmöglichkeiten

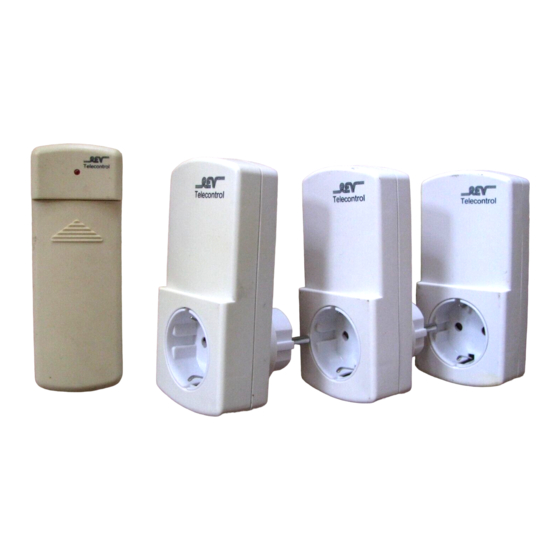

Anwendungsmöglichkeiten Mit REV Telecontrolgeräten steuern Sie einfach und bequem Ihre Leuchten oder sonstigen Elektrogeräte per Funk. Ein funktions- bereites Telecontrol-System besteht aus Fernbedienung mindestens einem Empfänger. Die Fernbedienung ist universell für alle Telecontrol-Empfänger einsetzbar. Die Empfänger sind je nach Anwendung auszuwählen:... - Seite 4 Einstellungen Vor Inbetriebnahme sind folgende Einstellungen erforderlich: Funkkanal an der Fernbedienung Einlegen der Batterie /Funkkanal an der Fernbedienung einstellen: 1 Grundstellung einstellen: Tastaturabdeckung “ON” Schalter 1 über Anschlag “OFF” Schalter 2-6 herausziehen 3 Dimmbare Steckdose Grundstellung einstellen: Empfänger umdrehen wegdrehen...
- Seite 5 Grundstellung einstellen: 1- Schraube entfernen “ON” Schalter 1 - umdrehen “OFF” Entfernen ste: Grundstellung einstellen: DIP-Schalter “ON” Schalter 1 - sind sichtbar reg ler “OFF” umdrehen...
- Seite 6 Hinweis zur Grundeinstellung: Die beschriebenen Grundeinstellungen sind für ein einzelnes System gültig, wobei alle Empfänger über die Taste A geschaltet werden. Ist dies gewünscht, so sind mit der Grundstellung alle Einstellungen erledigt. /Empfänger einer Taste der Fernbedienung zuordnen:] Die Zuordnung der Empfänger zu den Tasten erfolgt durch Einstellen des Tastenbuchstabens am Codierschalter des Empfängers: Taste A Taste B...
- Seite 7 [Ändern der Kanaleinstellung-~ Die Einstellung des Kanals erfolgt über die Schalter l-6 sowohl an der Fernbedienung als auch am Empfänger: Kanalzuordnung: Kanal Schalterstellung Beispiel für Wahl des “Kanal 8” 1 2 3 4 5 6 Fernbedienung Empfänger: 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0...
-
Seite 8: Installation
Installation Bevor Sie Ihr Telecontrol System benutzen können, müssen Sie die . nachfolgend beschriebenen Schritte -je nach Gerätetyp - ausführen: /Fernbedienung Kanaleinstellung prüfen ( w Einstellungen) Batterie einlegen ( CP Batteriewechsel) Empfänger Kanaleinstellung prüfen ( CP Einstellungen) Tastenzuordnung der Steckdose festlegen ( W Einstellungen) Funk-Steckdose in Schutzkontaktsteckdose einstecken schaltendes Gerät in die Funk-Steckdose einstecken... - Seite 9 Kanaleinstellung prüfen ( CP Einstellungen) Tastenzuordnung des Adapters festlegen ( GY Einstellungen) Funk-Helligkeitsregler gemäß nachfolgenden Ausführungen anschließen 1. Abdeckung mit Drehknopf abnehmen (Skizze 1) 1. Strom über Sicherung abschalten, Spannungsfreiheit prüfen. 2. Leitungsenden ca. 1 Omm abisolieren. 3. Einzeladern gemäß der Anschlußskizze (Skizze 2 / 3) anschließen. 4.
-
Seite 10: Bedienung
Bedienung geschaltet bzw. gedimmt. Der Funk-Helligkeitsregler und die Dimm- bare Steckdose können auch direkt (manuell) bedient werden. Fernbedienungsfunktionen Die Empfänger reagieren nur auf Betätigen der zugeordneten Taste. Die Tastenzuordnung ( W Einstellungen) muß daher vorher erfolgt und bekannt sein. Jeder Empfänger darf nur einer Taste (A-D) zugeordnet sein. - Seite 11 Die dimmbare Steckdose und den Funk-Helligkeitsregler können Sie zusätzlich zur Fernbedienungsfunktion auch direkt bedienen. Die Bedienung erfolgt über den oberhalb der Steckdose angebrachten Knopf. Funktion Taste Reaktion Einschalten kurz drücken Gerät schaltet in der zuletzt ein- gestellten Helligkeit ein. Start Dimmen lang drücken Gerät ändert Helligkeit bis zum erneuten Drücken der Taste Stop Dimmen drücken (erneut) speichert die aktuelle Helligkeit...
-
Seite 12: Fehlersuche
Fehlersuche Sollte Ihr System nicht ordnungsgemäß funktionieren, prüfen Sie bitte folgende Punkte: Die Sendekontrolleuchte leuchtet nicht beim Tastendruck Klemmen? Die Sendekontrolle leuchtet, keine Reaktion am zu schaltenden Gerät und Empfänger identisch? Fernbedienung zugeordnet? am Empfänger auf ON? Test durch annähern. Paßt das zu schaltende Gerät (Art und Leistung) zum Empfänger? Dimmbare Steckdose - nur für Glühlampen... -
Seite 13: Technische Daten / Garantie
1. Die Dauer der Garantie beträgt 12 Monate ab dem Kaufdatum. Sie endet spätestens 18 Monate nach der Fertigung des Gerätes. 2. Das Gerät wird von REV entweder unentgeltlich nachgebessert oder ausgetauscht, wenn es inner- halb der Garantiezeit nachweisbar wegen eines Fertigungs- oder Materialfehlers unbrauchbar wird. - Seite 14 Preis eines Neugeräts - repariert und unfrei an Sie zurückgeschickt. Auch in diesem Fall benötigen wir zur Bearbeitung eine kurze Fehlerbeschreibung. Vielen Dank für Ihr Verständnis. Serviceadresse in Deutschland: REV Ritter GmbH Te/. (06029) 707-0 Fax. (06029) 707-400 REV Ritter GmbH Neue Welt Str.
