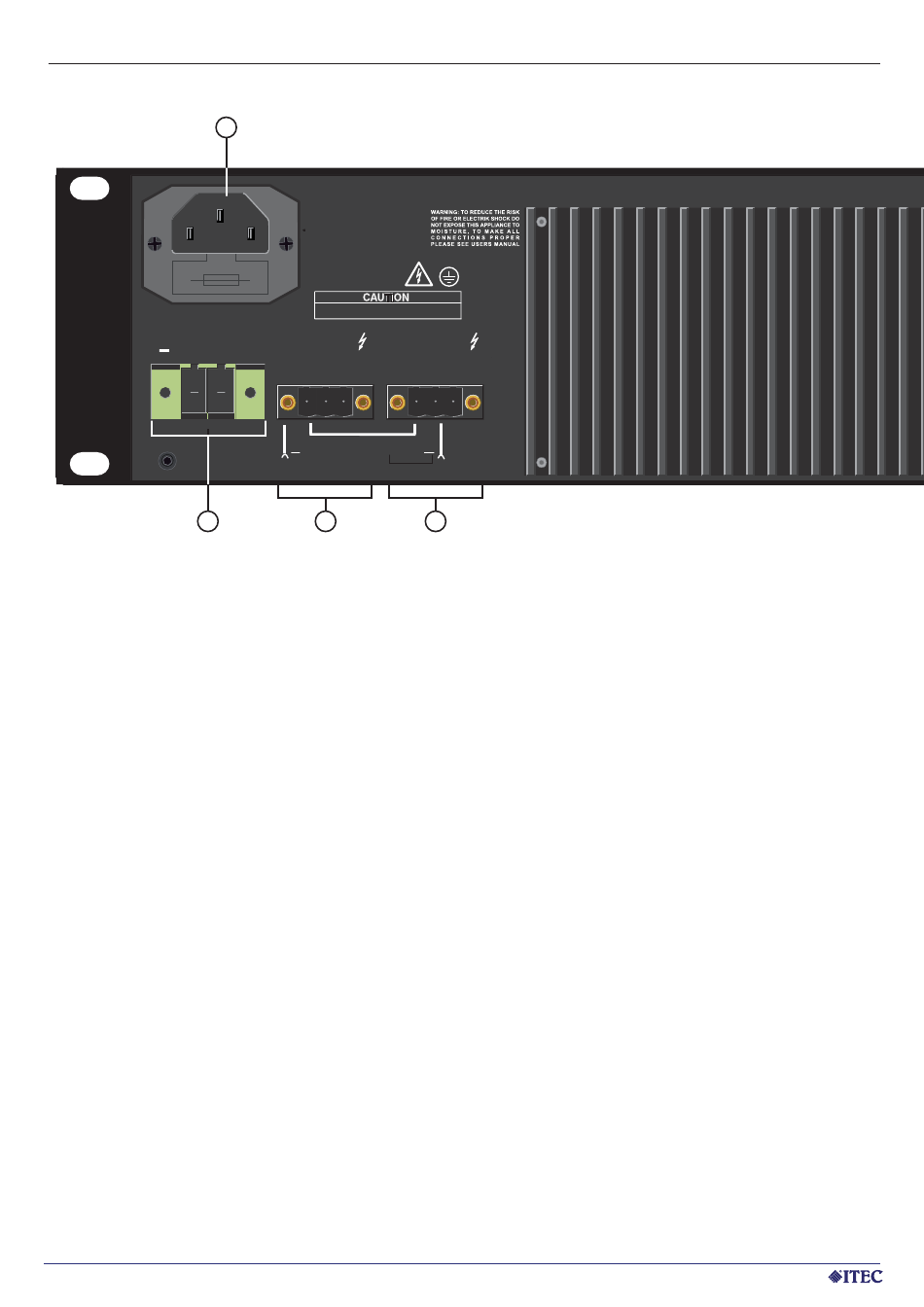

ITEC DIGIPOWER 2x500T - RÜCKANSICHT
11
USE ONLY FOR A 250V FUSE
DC IN 24V
12
11. AC 230V:
12. DC IN 24V:
13. CH 1 Volume:
14. 1 IN1:
15. 1 IN2:
16. SWITCH IN2:
17. PILOTTONE:
18. CH 1 OK:
19. 24V OK:
6
www.itec-audio.com
2 3 0 V ~ / 8 A / M
50-60 Hz, 800VA
RISK OF ELECTRIC SHOCK
DO NOT OPEN BEFORE DISCONNECT MAINS PLUG
OUT 2
+
0 / 50 / 100V 0 / 50 / 100V
100V/1000W Bridge
CONNECTIONS ARE ONL Y ALL
28
Am Einbaustecker mit integrierter Sicherung (8 Ampere) wird das Netzanschlusskabel
angesteckt. Wenn die 230 V AC – Spannung anliegt, wird das Gerät damit versorgt.
An die Steckreihenklemme wird die 24 V DC Versorgung angeschlossen. Wenn die 230 V AC
ausfallen, wird unterbrechungsfrei auf die 24 V DC umgeschaltet. Solange die 230 V AC
anliegen ist der Stromverbrauch am 24 V DC Eingang minimal (40 mA für die Messung).
Lautstärkeregler für Kanal 1; mit kleinem Schraubendreher einstellbar.
Symmetrischer Signaleingang für Kanal 1.
Zweiter, symmetrischer Signaleingang für Kanal A. Wenn die zugehörige Klemme „Switch
IN2" auf GND gelegt wird, wird dieses Signal alternativ statt 1 IN1 verwendet.
Umschalten von A IN1 auf A IN2. Dazu diesen Anschluss auf GND legen. Siehe auch Pkt. 15.
Ein Pilottone-Signal an diese Klemme (unsymmetrisch) angeschlossen wird dem
Eingangssignal A beigemischt. Die Lautstärkeregelung hat keinen Einfl uss auf den Pilottone.
Potentialfreier Kontakt, geschlossen wenn Kanal 1 im ordnungsgemäßen Zustand arbeitet.
Nach dem Einschalten bleibt der Kontakt für einige Sekunden geöffnet, bis der Protection-
Modus beendet ist und der Lautsprecherausgang freigeschaltet wird.
Potentialfreier Kontakt, geschlossen wenn die 24 V DC Spannung ordnungsgemäß anliegt.
O UT 1
OWED AS SHOWN
27
DIGIPOWER 2x500T
