ITEC DIGIPOWER 2x500T - BLOCKSCHALTBILD

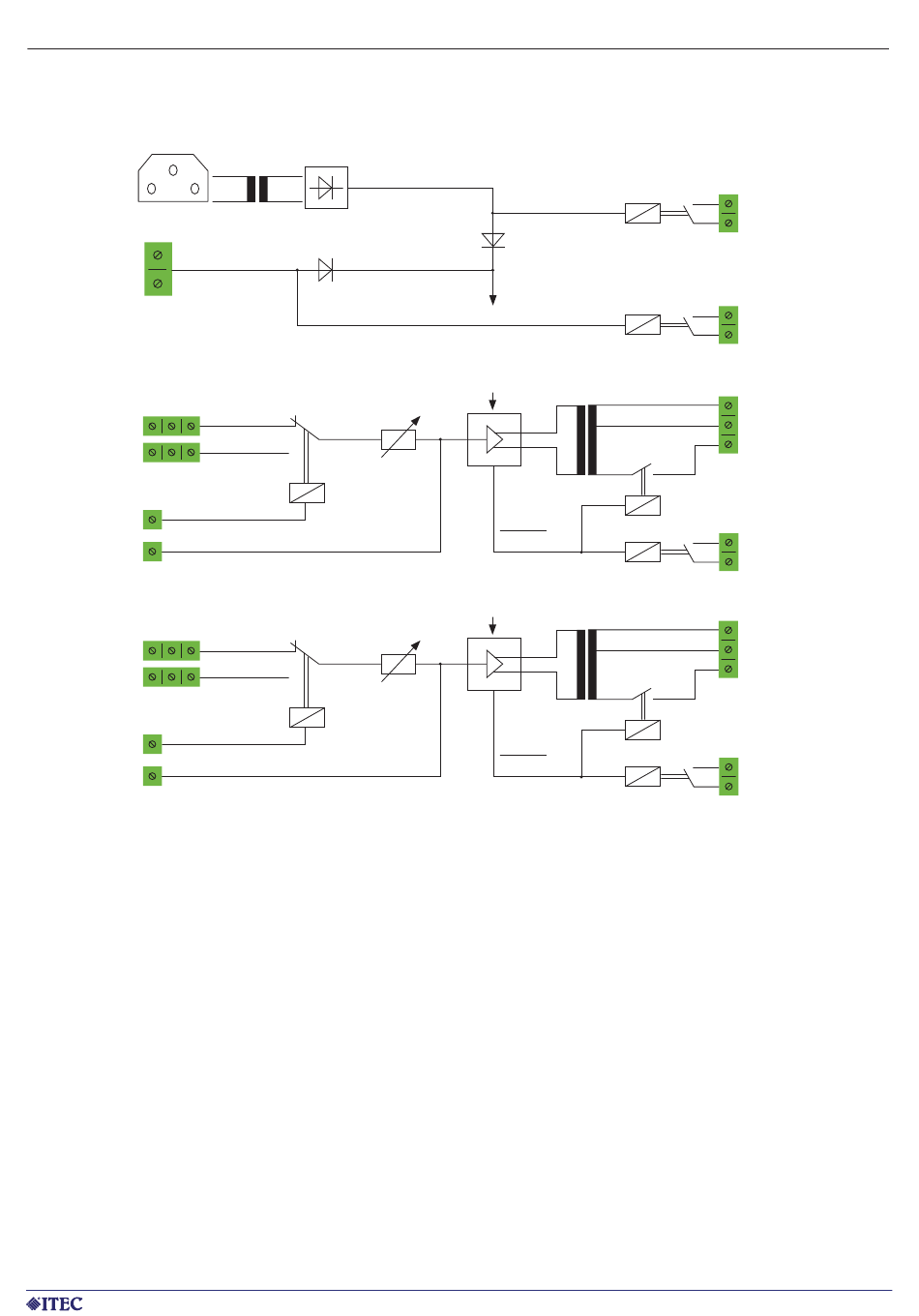

ITEC DigiPower 2x500T Blockschaltbild
230 V AC
+
24 V DC
–
IN 1
1.4/1.5/1.6
1.7
1.8
IN 2
2.4/2.5/2.6
2.7
2.8
DIGIPOWER 2x500T
+ 24 V
+ 24 V
Volume 1
1
Protect
+ 24 V
Volume 2
2
Protect
230 V OK
24 V OK
100 V
50 V
0
CH 1 OK
100 V
50 V
0
CH 2 OK
5
