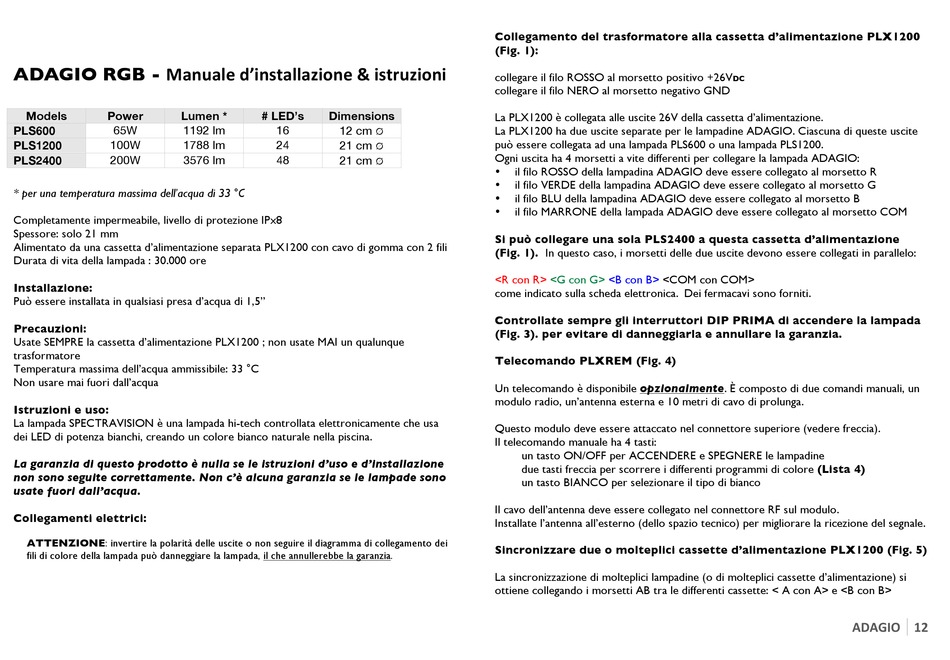

ADAGIO RGB - H<'><."(EI%'$;<..<J%&'"(=(%$;#>J%&'%(
Models Power Lumen *
PLS600 65W 1192 lm
PLS1200 100W 1788 lm
PLS2400 200W 3576 lm
* per una temperatura massima dell'acqua di 33 °C
Completamente impermeabile, livello di protezione IPx8
Spessore: solo 21 mm
Alimentato da una cassetta d'alimentazione separata PLX1200 con cavo di gomma con 2 fili
Durata di vita della lampada : 30.000 ore

Installazione:

Può essere installata in qualsiasi presa d'acqua di 1,5"
Precauzioni:
Usate SEMPRE la cassetta d'alimentazione PLX1200 ; non usate MAI un qualunque
trasformatore
Temperatura massima dell'acqua ammissibile: 33 °C
Non usare mai fuori dall'acqua
Istruzioni e uso:
La lampada SPECTRAVISION è una lampada hi-tech controllata elettronicamente che usa
dei LED di potenza bianchi, creando un colore bianco naturale nella piscina.
La garanzia di questo prodotto è nulla se le istruzioni d'uso e d'installazione
non sono seguite correttamente. Non c'è alcuna garanzia se le lampade sono
usate fuori dall'acqua.

Collegamenti elettrici:

ATTENZIONE: invertire la polarità delle uscite o non seguire il diagramma di collegamento dei
fili di colore della lampada può danneggiare la lampada, il che annullerebbe la garanzia.
!
# LED's Dimensions
16
12 cm ∅
24 21 cm ∅
48 21 cm ∅
Collegamento del trasformatore alla cassetta d'alimentazione PLX1200
(Fig. 1):
collegare il filo ROSSO al morsetto positivo +26V
collegare il filo NERO al morsetto negativo GND
La PLX1200 è collegata alle uscite 26V della cassetta d'alimentazione.
La PLX1200 ha due uscite separate per le lampadine ADAGIO. Ciascuna di queste uscite
può essere collegata ad una lampada PLS600 o una lampada PLS1200.
Ogni uscita ha 4 morsetti a vite differenti per collegare la lampada ADAGIO:
il filo ROSSO della lampadina ADAGIO deve essere collegato al morsetto R
•
il filo VERDE della lampadina ADAGIO deve essere collegato al morsetto G
•
il filo BLU della lampadina ADAGIO deve essere collegato al morsetto B
•
il filo MARRONE della lampada ADAGIO deve essere collegato al morsetto COM
•
Si può collegare una sola PLS2400 a questa cassetta d'alimentazione
(Fig. 1). In questo caso, i morsetti delle due uscite devono essere collegati in parallelo:
<R con R> <G con G> <B con B> <COM con COM>
come indicato sulla scheda elettronica. Dei fermacavi sono forniti.
Controllate sempre gli interruttori DIP PRIMA di accendere la lampada
(Fig. 3). per evitare di danneggiarla e annullare la garanzia.
Telecomando PLXREM (Fig. 4)
Un telecomando è disponibile opzionalmente. È composto di due comandi manuali, un
modulo radio, un'antenna esterna e 10 metri di cavo di prolunga.
Questo modulo deve essere attaccato nel connettore superiore (vedere freccia).
Il telecomando manuale ha 4 tasti:
un tasto ON/OFF per ACCENDERE e SPEGNERE le lampadine
due tasti freccia per scorrere i differenti programmi di colore (Lista 4)
un tasto BIANCO per selezionare il tipo di bianco
Il cavo dell'antenna deve essere collegato nel connettore RF sul modulo.
Installate l'antenna all'esterno (dello spazio tecnico) per migliorare la ricezione del segnale.
Sincronizzare due o molteplici cassette d'alimentazione PLX1200 (Fig. 5)
La sincronizzazione di molteplici lampadine (o di molteplici cassette d'alimentazione) si
ottiene collegando i morsetti AB tra le differenti cassette: < A con A> e <B con B>
