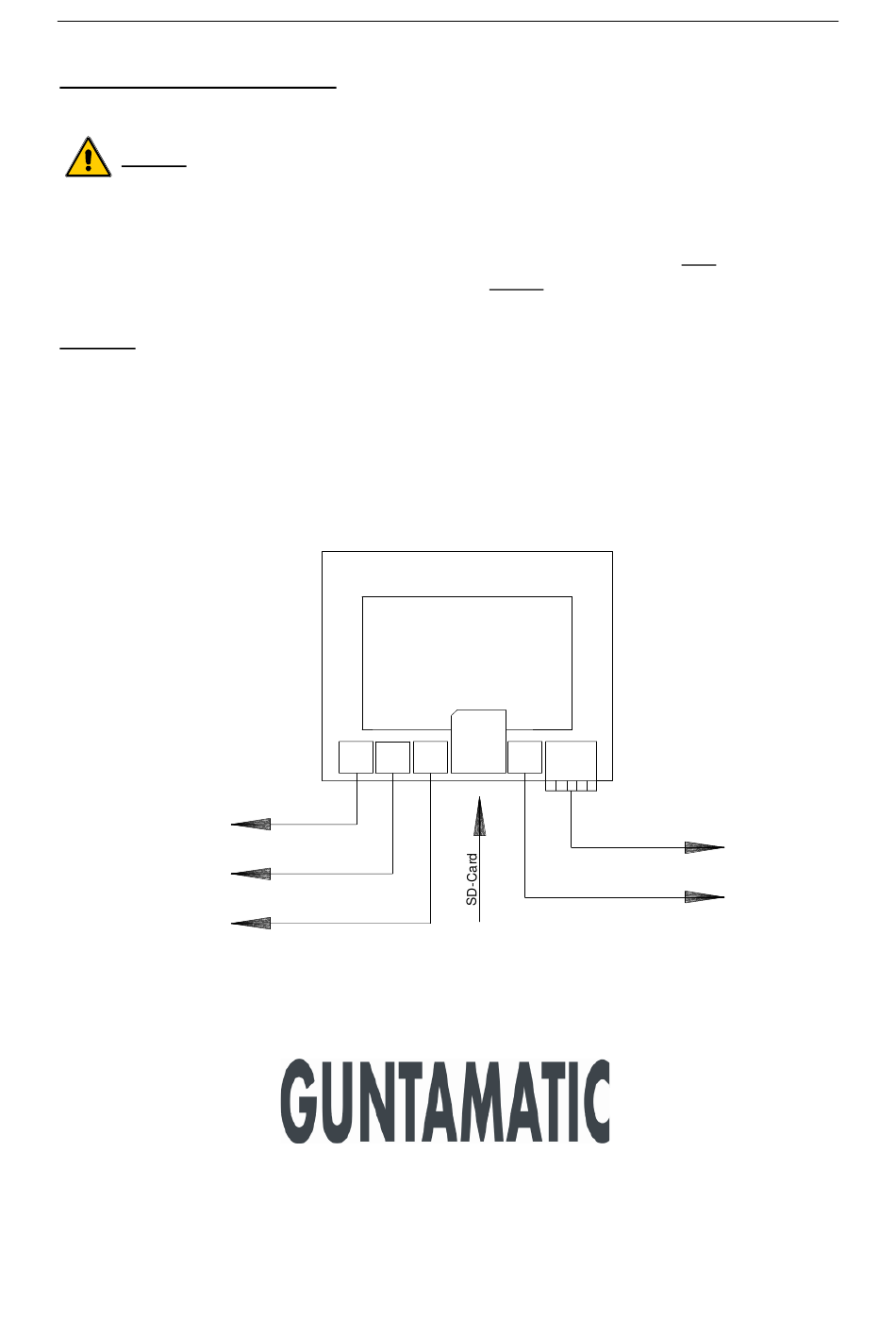

Bedien- und Kontrolleinheit:
Hinweis:
1.) Keinen starken Druck auf das Touch-Display ausüben.
2.) Die CAN-Bus Verbindung immer linear verkabeln! Bei Sternförmiger Ver-
3.) Für Updates bzw. Aufzeichnungen können SD-Card's bis 4GB verwendet werden.
Legende:
BCE
= Bedien- und Kontrolleinheit
CAN
= Anschluss CAN-Bus (HKR, RS, TPM)
ETHERN.
= Anschlussmöglichkeit Visualisierung
Service
= Anschlussmöglichkeit für ein GSM-Modul
SD-Card
= Slot für SD-Card's bis 4 GB (Update, SD-Logging, ...)
SY-Bus
= Anschluss Datenbus zur Kesselplatine
8
kabelung darf die Gesamtlänge des CAN-Bus maximal 100 Meter betragen.
SD-Card's mit der Bezeichnung SD-HC können nicht verwendet werden.
BCE
SERVICE
SY-BUS
GSM
SY-Bus
(KP)
VISU
(PC)
GUNTAMATIC Heiztechnik GmbH
A – 4722 PEUERBACH Bruck 7
Tel: 0043 (0) 7276 / 2441-0
Fax: 0043 (0)7276 / 3031
Email: office@guntamatic.com
Druckfehler und Technische Änderungen vorbehalten
(MMI/7)
ETHERN.
SD-CARD
CAN
CAN
SH
-
L
H
CAN-Bus
CAN-Bus
Schaltplan PRO
+
(HKR/RS)
(TPM)
