Inhaltszusammenfassung für Asus VG255-Serie

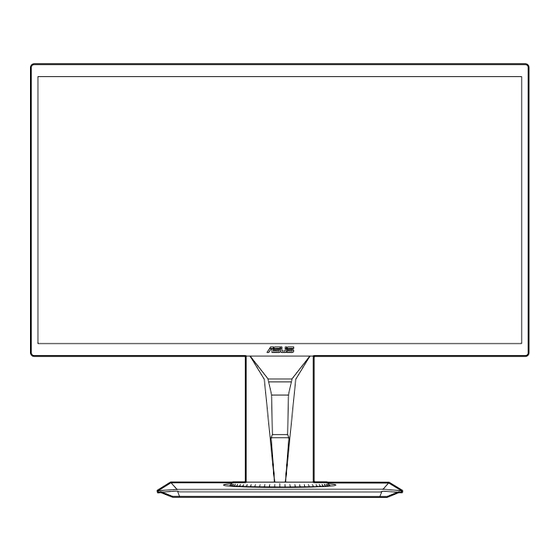

- Seite 1 LCD-Monitor der Serie VG255 Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-3 1.3.3 GamePlus Funktion ..........1-4 1.3.4 GameVisual-Funktion ..........1-5 Kapitel 2:... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät entspricht der Niederspannungsrichtlinie 2014/35/ EU, der Verordnung (EG) Nr. 1275/2008 der Kommission nach den Bestimmungen der ErP-Richtlinie 2009/125/EG und der EMV-Richtlinie 2014/30/EG, der RoHS-Richtlinie 2011/65/EU und trägt die CE-Kennzeichnung. Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. -
Seite 6: Pflegen & Reinigen
• Die Anpassung der Lautstärkesteuerung und des Equalizer auf andere Einstellungen als die mittlere Position könnte die Ausgangsspanung des Ohr-/Kopfhörers und somit den Schalldruckpegel erhöhen. • Das Netzteil ist nur für diesen Monitor geeignet, nicht für andere Zwecke verwenden. Ihr Gerät nutzt eine der folgenden Stromversorgungen: - Hersteller: Delta Electronics Inc., Modell: ADP-40KD BB Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/ unten/links/rechts. • Zeigt die Eingangsauswahlleiste an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. -
Seite 11: Ansicht Von Hinten
Weiß Bernstein Standby-Modus/Kein Signal 1.3.2 Ansicht von hinten DC-IN-Port. Hier schließen Sie das Netzkabel an. HDMI-Anschluss. Dieser Anschluss dient zur Verbindung mit einem HDMI-kompatiblen Gerät. VGA-Anschluss. Dieser 15-polige Anschluss ist für eine PC VGA- Verbindung bestimmt. ASUS-LCD-Monitor der Serie VG255... -
Seite 12: Gameplus Funktion
Audioeingang. An diesen Anschluss wird die PC-Audioquelle mit dem im Lieferumfang enthaltenen Audiokabel angeschlossen. Kopfhörerbuchse. Dieser Anschluss steht nur zur Verfügung, wenn ein HDMI-Kabel angeschlossen ist. Schlitz für Kensington-Schloss. Kontrolltasten. 1.3.3 GamePlus Funktion GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. -
Seite 13: Gamevisual-Funktion
Videotechnologie. • sRGBmodus: Dies ist die beste Auswahl für die Anzeige von Fotos und Grafiken von PCs. • MOBA Mode: Dies ist die beste Auswahl für das Spielen in Multiplayer Online Kampfarenen mit GameVisual intelligenter Videotechnologie. ASUS-LCD-Monitor der Serie VG255... - Seite 14 • Im Rennmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, Hautton, Schärfe, ASCR. • Im sRGBmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Helligkeit, Kontrast, Sättigung, Farbtemp., Hautton, Schärfe, ASCR. • Im MOBA Modus können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, Hautton, Schärfe, ASCR.
- Seite 15 ASUS-LCD-Monitor der Serie VG255...
- Seite 16 Kapitel 1: Übersicht über das Produkt...
-
Seite 17: Anbringen Des Monitorarms/-Fußes
Arm in der Aussparung an der Basis einrastet. Sichern Sie den Standfuß mit Hilfe der mitgelieferten Schraube am Arm. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS-LCD-Monitor der Serie VG255... -
Seite 18: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 19: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. • Das VESA-Wandmontageset (100 x 100 mm) ist separat erhältlich. • Verwenden Sie nur eine UL-gelistete Wandmontagehalterung mit einer Mindestlast von 22,7 kg (Schraubengröße: M4 x 10 mm) ASUS-LCD-Monitor der Serie VG255... -
Seite 20: Anschließen Der Kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: • So schließen Sie das Netzkabel an: Schließen Sie das Netzteil sicher am DC-Eingang des Monitors an. Verbinden Sie ein Ende des Netzkabels mit dem Netzteil und das andere Ende mit einer Steckdose. •... - Seite 21 ASUS-LCD-Monitor der Serie VG255...
- Seite 22 Kapitel 2: Einrichtung...
-
Seite 23: Bildschirmmenü (Osd-Menü)
Rennmodus VGA 1920x1080 @ 60Hz L a n dschaftsmodus R e n n modus K i n o modus R TS /R PGmodus F PS modus s R G Bmodus M O BA mode Bitte beachten Sie “1.3.4 GameVisual-Funktion”. ASUS-LCD-Monitor der Serie VG255... -
Seite 24: Kapitel 3: Allgemeine Hinweise
Blaulichtfilter Mit dieser Funktion können Sie die Stufe des Blaulichtfilters anpassen. ASUS VG255 Blaulichtfilter Rennmodus VGA 1920x1080 @ 60Hz Stuf e 0 Stuf e 1 Stuf e 2 Stuf e 3 Stuf e 4 • Stufe 0: Keine Änderung. •... - Seite 25 Trace Free: Passt die Reaktionszeit des Monitors an. • Kontrollen: Passen Sie das Seitenverhältnis auf Vollbild, 4:3 oder Overscan an. 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. Overscan ist nur bei HDMI-Eingangsquellen verfügbar. ASUS-LCD-Monitor der Serie VG255...
- Seite 26 • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position (Nur für VGA-Eingang verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen.
-
Seite 27: Eingangswahl
Sie können den OSD-Hintergrund auf opak bis transparent einstellen. • Sprache: Sie können unter 21 Sprachen auswählen: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch. ASUS-LCD-Monitor der Serie VG255... -
Seite 28: Myfavorite
Ein-/Austaste-Sperre: Aktiviert oder deaktiviert die Ein/Aus- Taste. • Fabrikseinst: Die Option “Ja” stellt die Standardeinstellungen wieder her. MyFavorite Lädt/Speichert sämtliche Einstellungen auf dem Monitor. ASUS VG255 MyFavorite Rennmodus VGA 1920x1080 @ 60Hz Einste llung 1 Einste llung 2 Einste llung 3 Einste llung 4... -
Seite 29: Technische Daten
4,9 kg (Netto); 2,7 kg (ohne Ständer); 7,0 kg (Brutto) Mehrsprachige 21 Sprachen (Englisch, Französisch, Deutsch, Menünzeige Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) ASUS-LCD-Monitor der Serie VG255... - Seite 30 Zubehör VGA-Kabel (optional), Audiokabel (optional), HDMI-Kabel (optional), Netzteil, Netzkabel, Schnellstartanleitung, Garantiekarte Konformität und Normen UL/cUL, CB, CE, ErP, FCC, CCC, CU, RCM, BSMI, VCCI, RoHS, J-MOSS, WEEE, Windows 7 & 8.1 & 10 WHQL, CEL, MEPS, PSE, UkrSEPRO, KCC, E-Standby, TUV-Flicker Free, TUV-Low Blue Light, PC Recycle, ICES-3.
-
Seite 31: Fehlerbehebung (Häufig Gestellte Fragen)
Die Farben des Anzeigebildes sind nicht richtig (z.B. erscheint Kontaktstifte. • Führen Sie die Fabrikeinst-Funktion im OSD- die Farbe Weiß nicht weiß) Menü aus. • Passen Sie die R/G/B-Farbeinstellungen an oder wählen eine passende Farbtemperatur im OSD-Menü. ASUS-LCD-Monitor der Serie VG255... -
Seite 32: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Vertikale Frequenz (Hz) Horizontale Frequenz (KHz) 640x480 59,94(N) 31,47(N) 640x480 66,66(N) 35,00(N) 640x480 72,82(N) 37,87(N) 640x480 75,00(N) 37,5(N) 720x400 70,08(P) 31,47(N) 800x600 56,25(P) 35,16(P) 800x600 60,32(P) 37,88(P) 800x600 72,12(P) 48,08(P) 800x600 75,00(P) 46,86(P) 832x624 74,55(P/N) 49,72(P/N) 1024x768 60,00(N) 48,36(N) 1024x768... - Seite 33 31,469 480p-60Hz 720p60 1280 x 720 74,25 720p-60Hz 576p 720 x 576 31,25 576p-50Hz 720p50 1280 x 720 37,5 74,25 720p-50Hz 1080p60 1920 x 1080 67,5 148,5 1080p-60Hz 1080p50 1920 x 1080 56,25 148,5 1080p-50Hz ASUS-LCD-Monitor der Serie VG255 3-11...
- Seite 34 3-12 Kapitel 3: Allgemeine Hinweise...
