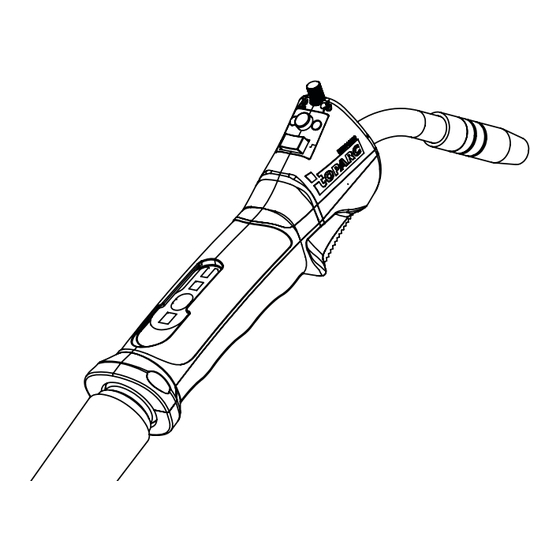

toparc PUSH PULL MB 15 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PUSH PULL MB 15:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 10

Quicklinks

Diese Anleitung herunterladen
FR
02-05 / 26-28
EN
06-09 / 26-28
DE
10-13 / 26-28
ES
14-17 / 26-28
RU
18-21 / 26-28
NL
22-25 / 26-28
N° 73502_V5_10/01/2017
PUSH PULL
MB 15 / MB 25
Inhaltsverzeichnis
loading

Verwandte Anleitungen für toparc PUSH PULL MB 15

Inhaltszusammenfassung für toparc PUSH PULL MB 15

  • Seite 1 PUSH PULL 02-05 / 26-28 MB 15 / MB 25 06-09 / 26-28 10-13 / 26-28 14-17 / 26-28 18-21 / 26-28 22-25 / 26-28 N° 73502_V5_10/01/2017...

  • Seite 10: Sicherheitshinweise

    PUSH PULL MB15 / MB 25 WICHTIG: VOR DER INBETRIEBNAHME LESEN SIE DIE BETRIEBSANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE DIESE AN EINEM ZUGÄNGLICHEN ORT AUF. DER BRENNER DARF AUSSCHLIESSLICH ZUM SCHWEISSEN BENUTZT WERDEN. 1 SICHERHEITSHINWEISE Schweißvorgänge können Sie und andere gefährden; beachten Sie deshalb die Sicherheitshinweise der Betriebsanleitung der Schweißstromquelle zu beachten.
  • Seite 11 PUSH PULL MB15 / MB 25 3.1.2 Vorbereitung des Drahtantriebs des PUSH PULL Brenners Benutzen Sie die Drahtführungsrolle mit der zum Durchmesser passenden Nut. Der Durchmesser ist auf der Außenseite der Rolle zu finden. (A) gerillte Seite 0,6mm / (B) entgegensetzte Seite 0,8 - 1 mm (A) gerillte Seite 0,8 - 1 mm / (B) entgegensetzte Seite 1,2 mm 3.1.3 Einführen des Drahtes •...
  • Seite 12 PUSH PULL MB15 / MB 25 4 SCHWEISSEN 4.1 EINSTELLEN DES PUSH PULL BRENNERS JE NACH SCHWEISSMATERIAL Stellen Sie sicher, dass das Gerät auf den richtigen Drahtdurchmesser und das Schweißmaterial eingestellt. Kontrollieren Sie, ob die folgenden Teile in den Brenner eingebaut worden sind: die Rolle G mit zum Draht entsprechenden Durchmesser und das Kontaktrohr C mit dem korrekten Durchmesser.
  • Seite 13 PUSH PULL MB15 / MB 25 5.3 ERSETZEN DER DRAHTFÜHRUNGSROLLE • Taste A lösen. • Kappe B entfernen, so dass Sie das Fahrantriebsaggregat sehen können. • Schrauben O lösen, indem Sie die Drahtführungsrolle mit dem P-Schlüssel blockieren. • Hebel E drücken, sodass die Drahtführungsrolle G entfernt werden kann. Zum Wiederaufbauen, den umgekehrten Vorgang durchführen.
  • Seite 26 PUSH PULL MB15 / MB 25 ICÔNES / SYMBOLS / ZEICHENERKLÄRUNG / SÍMBOLOS / СИМВОЛЫ / PICTOGRAMMEN - Appareil conforme aux directives européennes. La déclaration de conformité est disponible sur notre site internet. - The device complies with European Directive. The certificate of compliance is available on our website.

  • Seite 27: Herstellergarantie

    PUSH PULL MB15 / MB 25 CONDITIONS DE GARANTIE FRANCE La garantie couvre tous défauts ou vices de fabrication pendant 1 an, à compter de la date d’achat (pièces et main d’oeuvre). La garantie ne couvre pas : • Toutes autres avaries dues au transport. •...

Diese Anleitung auch für:

Push pull mb 25
