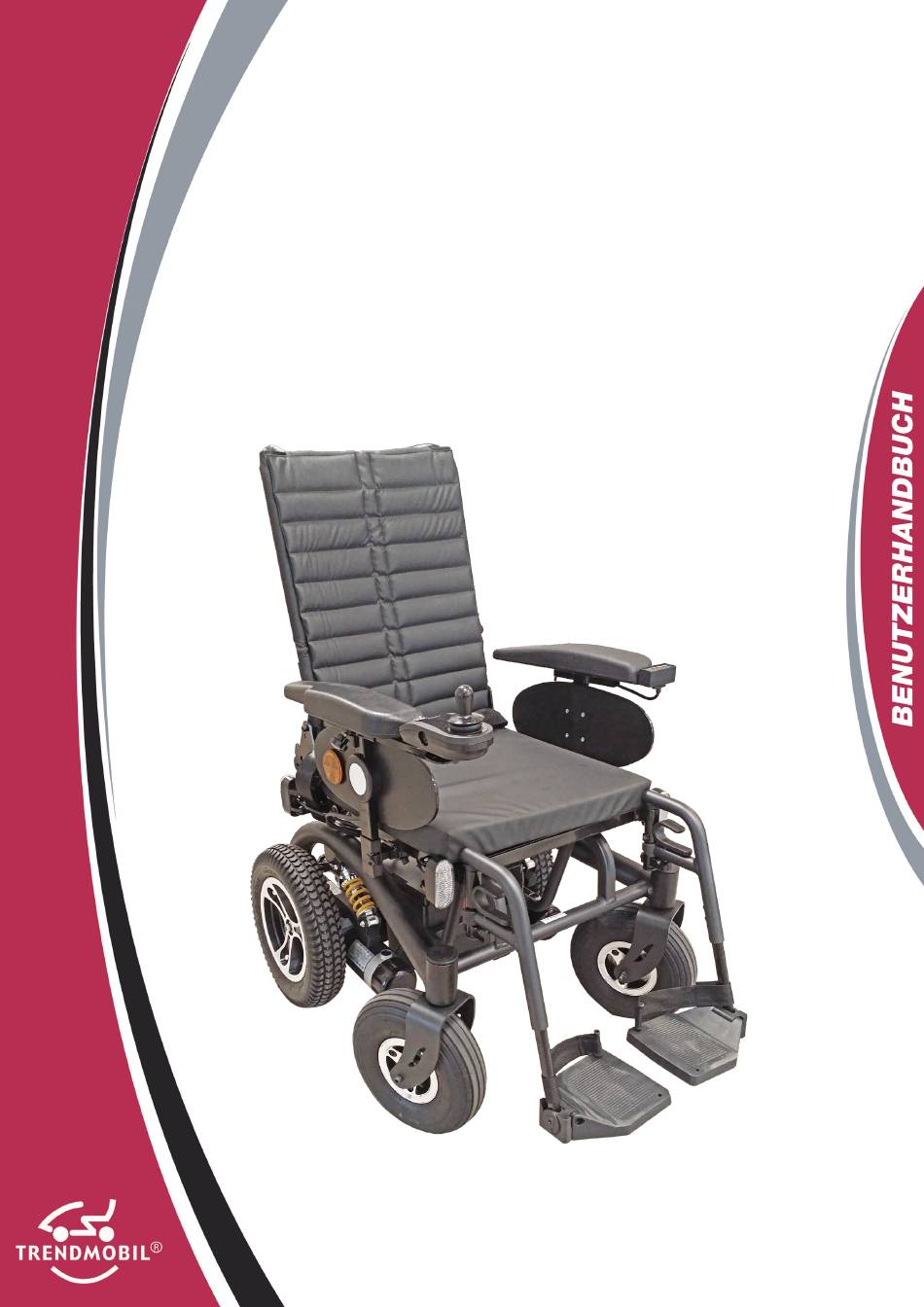

- Seite 1 TRENDMOBIL GmbH R-30 R-30 Elektrorollstuhl...
- Seite 2 TRENDMOBIL GmbH R-30 VORWORT UND EINFÜHRUNG ..........SICHERHEITSHINWEISE............KOMPONENTEN............... BETRIEB..................4.1. Bedienpult 4.2. Bedienung Ihres Elektrorollstuhls 4.3. Freilaufmodus 4.4. Montage bzw. Demontage der Fußstützen 4.5. Seitenteile - Verstellung (Höhe u. Breite) 4.6. Einstellen der Rückenlehnenneigung 4.7. Einstellen der Rückenbespannung BATTERIEN................
-
Seite 3: Vorwort Und Einführung
Abbildungen in diesem Handbuch von Ihrem tatsächlichen Elektrorollstuhl abweichen. Wir behalten uns das Recht vor, Ausstattungsänderungen- und Konstruktionsänderungen durchzuführen. Der Rollstuhl R-30 wurde nach DIN EN 12184 als Mobilitätsprodukt der Kategorie B eingestuft WEIKANG LTD (Innen- und Außenbereich). Suite B, 29 Harley Street London W1... -
Seite 4: Sicherheitshinweise
TRENDMOBIL GmbH R-30 SICHERHEITSHINWEISE Bitte machen Sie sich vor Inbetriebnahme Ihres Elektrorollstuhls mit dem Gerät vertraut und be- achten Sie immer die folgenden Sicherheitshinweise. · Für die Benutzung dieses Elektrorollstuhls gelten die gleichen Verkehrsregeln wie für Fuß- gänger. Zu Ihrer eigenen Sicherheit sollten diese Verkehrsregeln jederzeit befolgt werden. - Seite 5 TRENDMOBIL GmbH R-30 Der Elektrorollstuhl R-30 erfüllt nicht die Anforderungen der Norm ISO7176-19 als Fahrzeugsitz in einem Kraftfahrzeug. Während des Transports in einem Kraftfahrzeug muss der Sitz des Elektroroll- stuhls unbesetzt bleiben. · Handys und andere Elektrogeräte · Benutzen Sie während des Fahrens kein Handy oder andere Kommunikationsgeräte.
- Seite 6 TRENDMOBIL GmbH R-30 Starten und Fahren Vergewissern Sie sich, dass alle Komponenten am Rollstuhl fest montiert sind. Stellen Sie die Armlehnen auf eine für Sie passende Höhe und Breite ein. Kontrollieren Sie regelmäßig die Batterieanzeige, damit Sie immer genug Batteriekapazität für Ihre Fahrt haben.
-
Seite 7: Betrieb
TRENDMOBIL GmbH R-30 BETRIEB JOYSTICK UND STEUERUNG Ihr R-30 Elektrorollstuhl wird per Joysticksteuerung bedient. 4.1. BEDIENPULT EIN-/AUS-Taste (grün) Ladestandsanzeige Joystick Geschwindigkeits Einstellung Hupe 4.2. BEDIENUNG IHRES ELEKTRISCHEN ROLLSTUHLS EIN-/AUS-Taste Schalten Sie den Rollstuhl mit der grünen EIN/AUS Taste ein. Hinweis: Verwenden Sie die EIN-/AUS-Taste während der Fahrt nur im Notfall. -
Seite 8: Fahrsperre Aktivieren Und Deaktivieren
Hupe Durch Drücken der Taste ertönt das Hupsignal. FAHRSPERRE AKTIVIEREN UND DEAKTIVIEREN Der R-30 Elektrorollstuhl verfügt über eine Sperrfunktion, mit der Sie das Einschalten Ihres Elektro- rollstuhl sperren und gegen unbefugte Benutzung sichern können. Fahrsperre aktivieren: Drücken und halten Sie die grüne Ein-/Austaste am Joystick 4 Sekunden lang gedrückt. - Seite 9 TRENDMOBIL GmbH R-30 Bremsen: Zum Bremsen führen Sie den Joystick in die Mittelposition. Der Elektrorollstuhl bremst au- tomatisch bis zum Stillstand ab. Bedienfeld: Lichtschalter Warnlichtschalter Blinker Hupe USB Ladebuchse Steuerung – Abstand zur Rückenlehne einstellen: Je nach Unterarmlänge, kann der Abstand zwischen Rückenlehne und Joystick eingestellt werden.
- Seite 10 TRENDMOBIL GmbH R-30 Freilaufhebel Antrieb Warnung! Betätigen Sie die Freilaufvorrichtung NIEMALS im Gefälle oder an Steigungen, da die Magnetbrem- sen dann nicht wirken können. Der Rollstuhl könnte losrollen und stürzen, was zu Verletzungen führen kann. Überlastschalter Der Überlastschalter befindet sich hinten links am Batte- riegehäuse.
-
Seite 11: Verstellung Seitenteile
TRENDMOBIL GmbH R-30 4.4. MONTAGE/ DEMONTAGE FUSS - STÜTZEN Fußstützen montieren Parken Sie den Elektrorollstuhl. Die Fußstütze werden vorne am Sitz in die vorgesehenen Aufnahmen eingehängt (Punkt 1). Anschließend schwenken Sie die Fußstüt- ze nach vorne (Punkt 2). Vergewissern Sie sich, dass die Fußstützen hörbar eingerastet... - Seite 12 TRENDMOBIL GmbH R-30 Höhe einstellen Zum Einstellen der Armlehnenhöhe (Seitenteile) lösen Sie die Schrauben- sicherung wie im Bild rechts (Punkt 1). Danach können Sie die Höhe der Armleh- ne einstellen. Ziehen Sie nach dem Einstellen die Schraubensicherung wieder fest an.
- Seite 13 TRENDMOBIL GmbH R-30 BATTERIEN Bitte führen Sie folgende Schritte vollständig durch um einen sachgemäßen Wechsel der Batterien vorzunehmen: Schalten Sie den Elektrorollstuhl zuerst aus und trennen diesen vom Ladegerät. Trennen Sie die beiden Batteriestecker (Rot und Schwarz) am Batteriegehäuse. Lösen Sie die Handschraube am Bügel hin ter dem Batterieghäuse.
- Seite 14 Die Ladegeräte werden exakt auf ihre speziellen Anwendungen ausgesucht und auf den Typ, Größe und die chemische Zusammensetzung der entsprechenden Batterie abgestimmt. Für das sicherste und effizienteste Aufladen Ihrer Elektrorollstuhl-Batterien empfehlen wir ausschließlich das mitge- lieferte Original-Ladegerät von TRENDMOBIL. Warum laden die Elektrorollstuhlbatterien nicht auf? •...
- Seite 15 TRENDMOBIL GmbH R-30 Unter Berücksichtigung dieser Faktoren kann man entscheiden, wie oft und wie lange die Batte- rien aufgeladen werden müssen. Das externe Batterieladegerät ist so konzipiert, dass eine Über- ladung der Batterien verhindert wird. Dennoch können Probleme auftauchen, wenn Sie die Batte- rien selten oder unregelmäßig aufladen.
-
Seite 16: Inspektion Und Wartung
TRENDMOBIL GmbH R-30 INSPEKTION UND WARTUNG 6.1. INSPEKTION Teil anfängl. wöchentl. monatl. regelmäßig Allgemein (Mechanische Problembehebung) · Elektrorollstuhl rollt gerade (kein exzessives Ausschwenken oder Ziehen zu einer Seite). Armlehnen · Sicher, aber einfach zu lösen. Einstellung der Armlehnen funk- tioniert und lassen sich fest einstellen ·... - Seite 17 Die Rückenlehne und Sitzbespannung ist mit einer milden Seifenlauge abwaschbar und gegebenen- falls mit einem handelsüblichen Desinfektionsmittel zu behandeln. WIEDEREINSATZ Der R-30 Elektrorollstuhl ist für den Wiedereinsatz konzipiert. Bitte beachten Sie, dass Sie auch sämtliche für eine sichere Handhabung notwendigen technischen Unterlagen dem neuen Nutzer übergeben.
-
Seite 18: Problembehebung Und Technische Daten
Feuchtigkeit ausgesetzt ist. Bei einer langfristigen Lagerung laden Sie zuerst die Batterie vollständig auf und entfernen Sie anschließend das Ladegerät. Trennen Sie danach das Anschlusskabel am Batteriege- häuse (Roter Stecker) Für alles weitere wenden Sie sich an den autorisierten TRENDMOBIL-Händler. 7. PROBLEMBEHEBUNG UND TECHNISCHE DATEN Fehlerdiagnose / Blinkcode... -
Seite 19: Technische Daten
TRENDMOBIL GmbH R-30 TECHNISCHE DATEN MODELL TEIL R-30 Abmessungen (L x B x H cm) 105 × 62 × 110 cm (inkl. Beinstützen) Länge 83,0 cm ohne Beinstützen Bodenfreiheit 8,0 cm Gewicht mit Batterien 2x 40Ah 86 kg Max. Belastbarkeit / Zuladung... - Seite 20 TRENDMOBIL GmbH R-30 TRENDMOBIL GmbH Fohling 24 D-33106 Paderborn Tel. +49 (0) 5254/9479-200 Fax. +49 (0) 5254/9479-299 info@trendmobil.com www.trendmobil.com...
