1.4 Configuración
1. Conexión de entrada de la unidad SAI
Conecte la unidad SAI a una toma con conexión a tierra solamente. Evite el uso de cables prolongadores, regletas o protectores
frente a la subida de tensión
2. Conexión de salida de la unidad SAI
Hay dos tipos de salidas: tomas programables y tomas generales. Por favor, conecte los dispositivos que no sean críticos
a las tomas programables y los críticos a las tomas generales. Puede ampliar el período de seguridad para los críticos
estableciendo un período inferior para los dispositivos que no sean críticos
3. Conexión de comunicación (opcional)

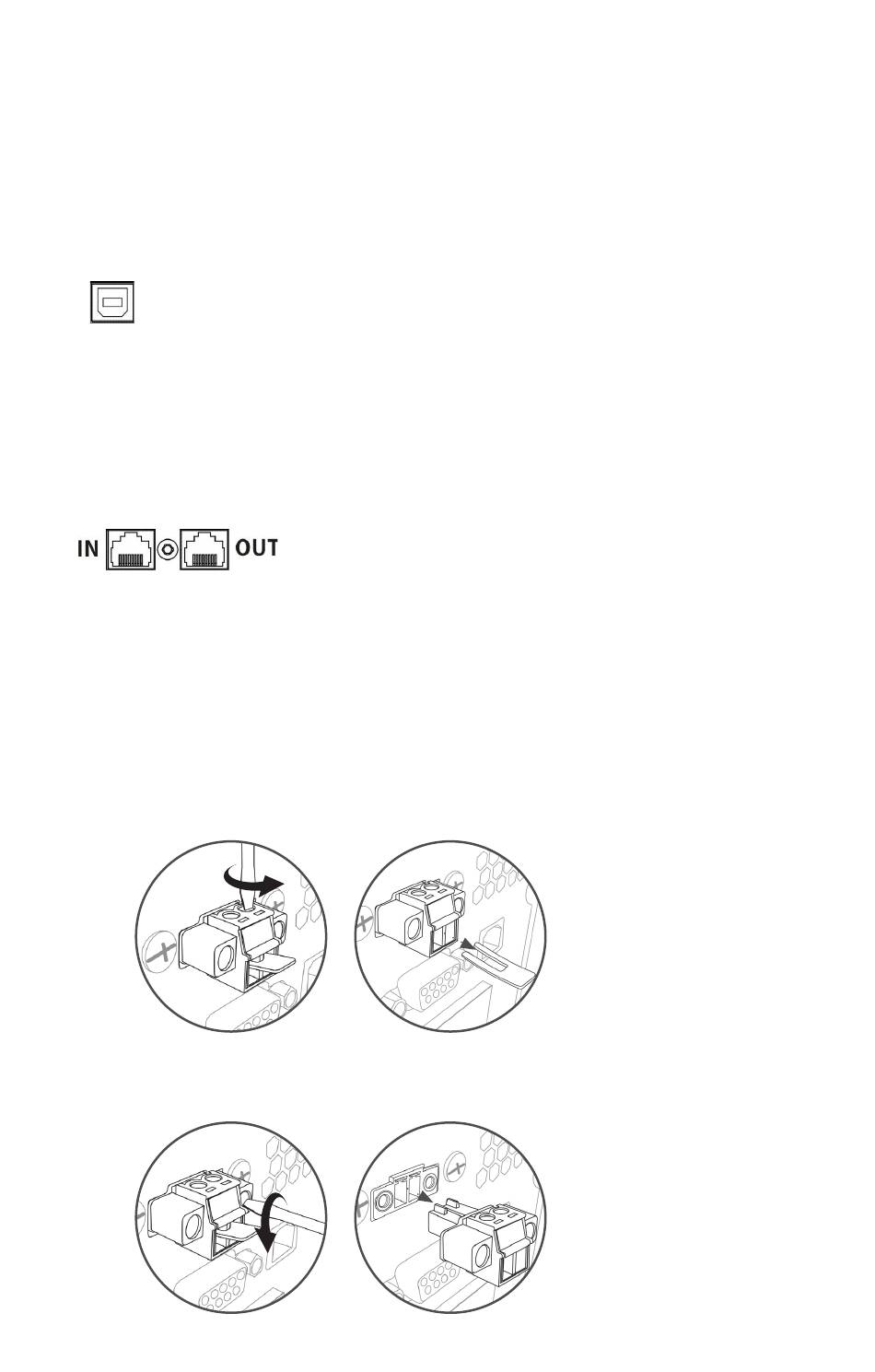

Puerto USB
Para permitir el control de estado y de arranque/apagado de la unidad SAI sin atender, conecte el cable USB incluido desde
el ordenador al sistema SAI
Nota: El puerto USB y el puerto RS-232 no pueden funcionar al mismo tiempo.
4. Conexión de red
Puerto de sobretensión para teléfono/fax/red
Conecte una única línea de teléfono/fax/red a la toma con protección contra sobretensión marcada como "IN" (entrada) en el
panel posterior de la unidad SAI. Conecte desde la toma "OUT" (salida) el equipo con otro cable de línea de módem/teléfono/fax.
5. Desactivar y activar la función EPO (apagado de emergencia)
Esta unidad SAI está equipada con función de apagado de emergencia. Las Clavijas 1 y 2 están cerradas por defecto durante
el funcionamiento normal del sistema SAI.
Nota: La lógica de la función EPO se puede ajustar en la configuración de la pantalla LCD. Consulte el programa 16 en la sección
de configuración del sistema SAI para obtener más detalles
Método 1
Extraiga los dos tornillos de la parte superior Extraiga la clavija de metal
Método 2
Extraiga los dos tornillos de la parte frontal Retire el conector verde completo
