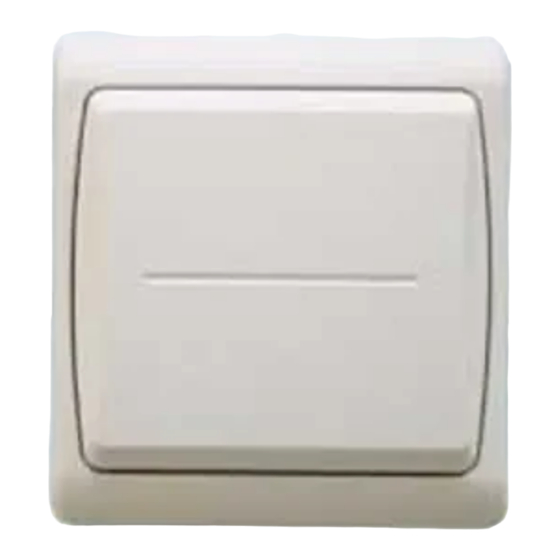

Funkwandschalter
D
Bedienungsanleitung
Art.-Nr. 05253
Монтируемый на стене выключатель
RUS
дистанционного управления
Руководство по эксплуатации Арт. №
Seite 1
D
BEDIENUNGSANLEITUNG FÜR DEN
WANDSCHALTER YWT-8500
Der Wandschalter ist für die Schaltung bzw. Regelung aller düwi-Empfänger-
typen des düwi Funksystems geeignet.
Insbesondere sind dies die Typen:
Zwischenstecker YC(R)-1000 EIN/ AUS
Zwischenstecker YC(R)-3500 EIN/ AUS
05253
Zwischenstecker YC(R)-300 EIN/ AUS/Dimmer
Einbauschalter CMR-1000 EIN/ AUS
Einbauschalter CMR-300 EIN/ AUS/ Dimmer
Mit diesem Wandschalter können Sie auch die Helligkeitsregler (Typen: YC-
300 und CMR-300) dimmen. In einer Wechselschaltung können beliebig vie-
le Wandschalter zur Steuerung von Dimmvorgängen eingesetzt werden. Dies
stellt einen wesentlichen Vorteil gegenüber fest verdrahteten Schaltungen bei
der Hausinstallation dar. Diese Eigenschaft haben natürlich auch die mobilen
düwi-Handsender.
MONTAGE
Montieren Sie den Wandsender mit den beigefügten Schrauben oder dem
Doppelklebeband. Achten Sie darauf, dass der Schalter richtig herum ange-
bracht wird.
UNSER TIPP
Die Einstellung des Sendekanals (A bis P) sollte zuerst am Sender erfolgen.
Danach wird an allen anzusteuernden Empfängern ebenfalls dieser Buch-
stabe eingestellt. Zusätzlich erhält nun jeder Empfänger seinen „Privatcode"
in Form einer Gerätenummer. Diese sollte mit 1 beginnen und fortlaufend
vergeben bzw. eingestellt werden.
EIN- UND AUSSCHALTUNG
Bei richtiger Montage wird
• zum Einschalten die Schaltwippe oben angetippt.
• zum Ausschalten die Schaltwippe unten angetippt.
EIN-/ AUS- UND DIMMER-SCHALTUNG
Für die Steuerung von Helligkeitsreglern tippen Sie auf die obere Schaltwip-
pe um die Helligkeitsregler EIN und auf die untere Schaltwippe um sie AUS
zuschalten. Bei eingeschaltetem Licht wird der Dimmerlauf durch einfaches
antippen der Schaltwippe oben gestartet bzw. gestoppt. Die zuletzt einge-
stellte Helligkeit bleibt beim EIN- und AUS-Schalten erhalten. Sollte der
Schalter irrtümlich verkehrt herum montiert sein, so ist sinngemäß die Schalt-
wippe natürlich umgekehrt anzutippen.
STÖRUNGSHINWEISE
Gerät schaltet nicht oder schlecht:
• Keine Spannung (230 V~) an der Steckdose
• Zu großer Abstand oder Beeinflussung der Reichweite durch Abschirmung
(Drahtglas, Gitter, Blech, Stahlbeton u. dgl.)
• Drehschalter und Schiebeschalter ggf. mehrmals betätigen, falls an den
Kontakten durch Feuchtigkeit Korrosion auftrat.
• Störsendungen, evtl. vom Nachbarn. Systemcode auf allen Geräten auf
einen anderen Buchstaben stellen.
• Batterie (Spannung) im Sender überprüfen (Reichweite)
Ersatzbatterie Typ:
A23/ 12 V, düwi Nr. 31050
Frequenz: 433,92 MHz
Kompatibel nur mit düwi Funkfernsystem.
Zugelassen in allen Ländern der EU.
0682
RUS
РУKОВОДСТВО ПО ЭKСПЛУАТАЦИИ
НАСТEННОГО ВЫKЛЮЧАТEЛЯ YWT-8500
Настенный выключатель предназначен для включения, выключения и/или
регулировки всех типов приемников dЯwi серии Y.
В особенности к ним относятся следующие типы:
Штекерный соединитель YC(R)-1000 ВKЛ/ВЫKЛ
Штекерный соединитель YC(R)-3500 ВKЛ/ВЫKЛ
Штекерный соединитель YC(R)-300 ВKЛ/ВЫKЛ/Регулятор яркости
Встроенный выключатель CMR-1000 ВKЛ/ВЫKЛ
Встроенный выключатель CMR-300 ВKЛ/ВЫKЛ/Регулятор яркости
Этим настенным выключателем вы можете также регулировать яркость (типы
регуляторов яркости: YC-300 и CMR-300). В схемно-переключаемом
соединении для управления процессами регулировки яркости может быть
использовано любое количество настенных выключателей. Это является
существенным преимуществом перед жестко монтированными выключателями
при санитарно-техническом оборудовании здания. Этой особенностью,
конечно, обладают также переносные передатчики дистанционного управления
dЯwi.
МОНТАЖ
Смонтируйте настенный передатчик с помощью приложенных винтов или
двухсторонней клейкой ленты. Следите за тем, чтобы выключатель был
смонтирован на стене в правильном положении.
НАШ СОВEТ
Установка передающего канала (А - Р) должна производиться сначала на
передатчике. После этого на всех настраиваемых приемниках устанавливается
та же буква. Дополнительно каждый приемник получает теперь свой «частный
код» в виде номера прибора. Он должен начинаться с 1 и присваиваться или
устанавливаться по порядку.
ВKЛЮЧEНИE И ВЫKЛЮЧEНИE
При правильном монтаже
• для включения переключающий рычажок нажимается сверху.
• для выключения переключающий рычажок нажимается снизу.
ВKЛ/ВЫKЛ И ВKЛЮЧEНИE
РEГУЛЯТОРА ЯРKОСТИ
Для управления регуляторами яркости нажмите на выключатель снизу, чтобы
его ВKЛючить / ВЫKЛючить. При включенном свете процесс регулирования
яркости запускается или останавливается простым нажатием переключающего
рычажка сверху. Яркость, установленная в последний раз, при ВKЛючении и
ВЫKЛючении остается той же. Eсли по ошибке выключатель был смонтирован
в перевернутом состоянии, то соответственно переключающий рычажок
следует нажимать наоборот.
УKАЗАНИЯ ПО НEИСПРАВНОСТЯМ
Прибор не включается или включается плохо:
• Нет напряжения (230 В ~) в штепсельной розетке.
• Слишком большое расстояние или помехи в радиусе действия из-за
экранирования (армированное стекло, решетка, листовой металл,
железобетон и т.п.).
• При необходимости несколько раз приведите в действие поворотные и
сдвижной переключатели, если контакты повреждены коррозией
вследствие влажности.
• Возможная передача помех от соседей. Установите системный код на всех
приборах на другую букву.
• Проверьте батарейку (напряжение) в передатчике.
Запасная батарейка, тип: А23 / 12 В dЯwi № 31050
