- Seite 1 Bedienungsanleitung DE. 43...
- Seite 2 DE.43 – Bedienungsanleitung Werte Kunden. Durch den Einsatz unserer Steuerungen DE.42 haben Sie die Möglichkeiten Ihre Heizungsanlagen effizienter zu betreiben. Ein unnötiger Betrieb der Geräte kann somit verhindert werden. Dies spart Strom und verlängert die Lebensdauer Ihrer Geräte. Nachfolgende Varianten der DE.40 können Sie bei Ihrem Fachhändler erwerben:...
- Seite 3 EINFACH – ÜBERSICHTLICH – GENIAL ACHTUNG! Elektrisches Gerät unter Spannung! Vor der Durchführung irgendwelcher Handlungen an der Stromversorgung (Anschluss der Kabel, Installation der Geräte usw.) ist sicherzustellen, dass der Regler nicht an das Stromnetz angeschlossen ist! Die Zerlegung des Reglers und das Einführen von Gegenständen ins Innere des Reglers durch die Montageöffnungen sind verboten.

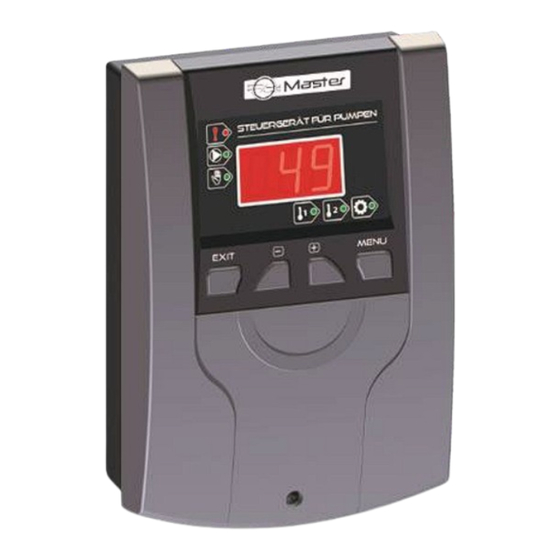

- Seite 4 DE.43 – Bedienungsanleitung Menüerklärung: Temperaturanzeige Fühler T1 Kontrolle temp.T1 Kontrolle temp.T2 ALARM Einstellungen Betrieb des Pumpe (Editieren menu) Manuleller Betrieb 1. Exit 2. Ausschalten des Gerätes (5Sek.) 1. Menüauswahl 2. Bestätigung der vorgenommenen Einstellung 1. Temperaturanzeige T1 Fühler 1 2. Taste Plus 1.
-
Seite 5: Anwendung Und Funktion
Das Gerät arbeitet wenn die Temperatur an beiden sensoren den eingestellten Wert unterschreitet und schaltet ab wenn die temperatur an einem Sensor den eingestellten Wert erreicht. Durch den Einsatz der DE.43 werden unnötige Betriebsstunden (Energie) eingespart und damit die Lebensdauer der angesteuerten Geräte verlängert. Wenn eine Heizungspumpensteuerung vorgesehen ist, kann die Anti –... -
Seite 6: Bedienung
DE.43 – Bedienungsanleitung Kippschalter erfolgen, oder durch drücken (5 Sekunden) der Taste Exit vorgenommen werden. Durch die umgekehrte Vorgehensweise gelangen Sie wieder in den Betriebsmodus. Bedienung: Die Änderung der eingestellten Temperatur erfolgt mit Hilfe der Taste PLUS und MINUS, während das Display blinkt. Nach 5 Sekunden wird die aktuelle Temperatur am Display erneut angezeigt. - Seite 7 Temperaturdifferenz T2 Unter dem Menüpunkt A3 legen Sie die gewünschte Temperaturdifferenz fest. Einstellbereich 2-20°C 4. Temperatur T1 Unter dem Menüpunkt A4 können Sie die gewünschte Temperatur eingeben. Einstellbereich 20-95°C 5. Temperaturdifferenz T1 Unter dem Menüpunkt A5 legen Sie die gewünschte Temperaturdifferenz fest. Einstellbereich 2-20°C...
- Seite 8 DE.43 – Bedienungsanleitung 6. Verzögerungszeit Pumpe Unter dem Menüpunkt A6 legen Sie die gewünschte Ausschaltverzögerung der Pumpe ein. Einstellbereich 1-120°C 7. Verzögerungszeit Pumpe Unter dem Menüpunkt A7 können Sie wieder die Werkseinstellungen herstellen dur wählen von 1...
- Seite 9 Störung: Die Störung wird optisch durch Aufleuchten der LED sowie akustisch durch Signalton angezeigt. – Problem mit Fühler Funktion Einschalten: Ausschalten: Wenn: T <T Wenn:T ≥ T 1eingestellt 1eingestellt oder T <T oder T ≥ T 2eingestellt 2eingestellt Erneut: < T Wenn 2eingestellt - Hysterese <...
-
Seite 10: Montage
DE.43 – Bedienungsanleitung Montage: Die Montage hat durch Personen zu erfolgen, die über entsprechende elektrische Kenntnisse verfügen (Elektriker). Die Befestigung der Steuerung sollte mit Hilfe der Bohrschablone erfolgen, wobei die Umgebungstemperatur des Heizkessels bzw. Rauchrohres berücksichtigt werden muss. (Bohrschablone ist der Bedienungsanleitung beigelegt). - Seite 11 Anwendungsbeispiel Technische Daten: lfd. Nr. Beschreibung Einheit Stromversorgung 230V/50Hz +/-10% Leistungsaufnahme Umgebungstemperatur 0 ÷ 50 Belastung des Ausgangs der Pumpe Bereich der Temperaturmessung 0 ÷ 90 Messfehler +/- 1 Einstellungsbereich der Temperatur 5 ÷ 90 Resistenz des T1 / T2 -25 ÷...
- Seite 12 DE.43 – Bedienungsanleitung Konformitätserklärung Nr. 26/2008 Wir, die Firma Master, mit Sitz in: Kamenz, 01917, Elsa-Brändström-Str. erklären eigenverantwortlich, dass produzierte Thermoregler DE.35 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik vom 21. August 2007 zur Einführung der Bestimmungen der Niederspannungsrichtlinie (NSR) 2007/95/EG vom 16.01.2007 (Gesetzblatt Nr.
- Seite 13 Sorge für die Umwelt ist unsere höchste Priorität. Das Wissen, dass wir elektronische Geräte produzieren, verpflichtet uns zu einer für die Natur nicht schädlichen Entsorgung der abgenutzten Elemente und der elektronischen Geräte. In diesem Zusammenhang erhielt das Unternehmen von dem Hauptumweltschutzinspektor eine entsprechende Registernummer.
- Seite 14 Pawe/Jura Elsa-Brändstrom-Str. 14 01917 Kamenz Tel. 0152/22943824 info@master-controllers.de Service-Aufträge werden angenommen: Montag - Freitag 7:00- 16:00 Samstag 9:00- 12:00...
