- Seite 1 Owner’s Manual...
-
Seite 33: Synoptique
Synoptique Mode d'emploi Expedition XP150... -
Seite 34: Wichtige Sicherheitshinweise
In Ländern, die nicht oben erwähnt wurden, informieren Sie sich bitte bei Ihrer Gemeindeverwaltung über eine korrekte Entsorgungsmöglichkeit. Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt sachgemäß behandelt, verarbeitet und wiederaufbereitet wird und potentielle negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Expedition XP150... -
Seite 35: Wichtige Sicherheitsinformationen
Um die Gefahr eines Brandes oder Netzstecker, Mehrfachsteckdosen Stromschlags zu verringern, überlas- und den Kabelan- sen Sie die Wartung qualifiziertem schluss am Gerät. Fachpersonal. 13. Benutzen Sie das Gerät nur mit den Wagen, Ständern, Stativen, Halterungen oder Bedienungshandbuch Expedition XP150... - Seite 36 XP150 Mischer-Layout ........44...
-
Seite 37: Einleitung

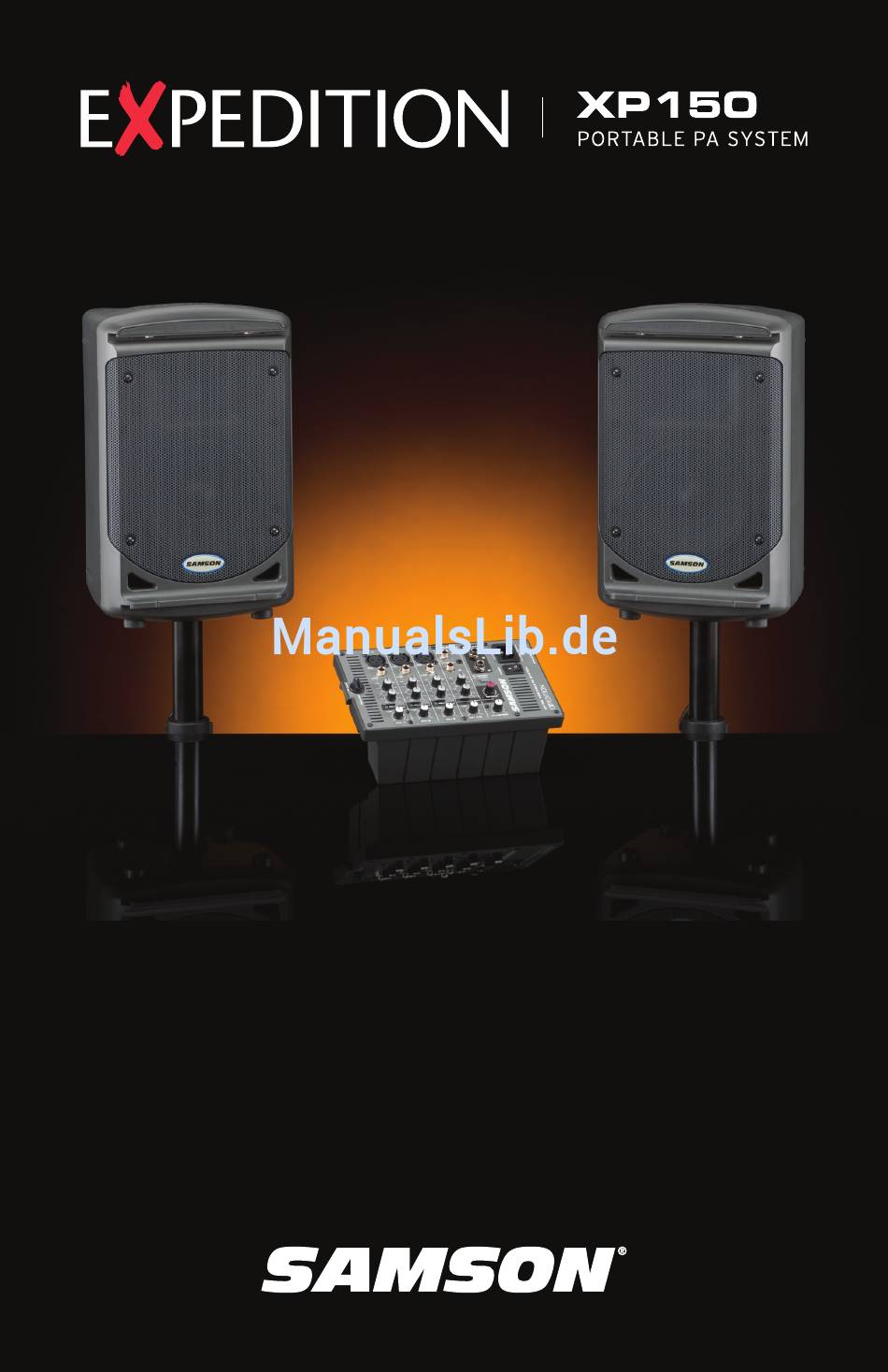

“Slide & Lock” Bauweise ist das XP150 sehr transportfreundlich. Man kann den 5-Kanal Mischer von den Boxen trennen und separat auf einem Tisch betreiben. Das XP150 bietet Ihnen drei Eingänge für Mikrofone plus einen Kanal für das Stereosignal eines MP3 Players oder anderen elektronischen Geräts. Das System verfügt auch über einen integrierten digitalen Effektprozessor, der Ihre Stimme oder... -
Seite 38: Features
• Die integrierte, leichte 2 x 75 Watt Class D Endstufe erzeugt einen druckvollen Stereoklang. • Der Mischer des XP150 kann von der Box getrennt und auf einem Tisch o. Ä. be- trieben werden, wobei sich der Mischer mit dem ausklappbaren Ständer auf einen ergonomisch korrekten Bedienungswinkel einstellen lässt. -
Seite 39: Xp150 Einrichten
XP150 einrichten Packen Sie alle Systemkomponenten aus dem Transportkarton aus und heben Sie das Verpackungsmaterial für den Fall auf, dass Ihr Gerät zur Wartung ans Werk zurück geschickt werden muss. Entnehmen Sie den Mischer, indem Sie die Blattschraube nach links auf die RELEASE-Position drehen. - Seite 40 XP150 einrichten Setzen Sie den Zubehördeckel wieder ein, indem Sie dessen Unterseite in die Schlitze setzen, die Blattschraube auf die RELEASE-Position stellen, den Deckel schließen und die Blattschraube nach rechts auf LOCK drehen. Platzieren Sie die Boxen auf dem Boden oder auf Ständern.
-
Seite 41: Xp150 Schnellstart
Buchsen des Mischers an. Mikrofon Keyboard Elektroakustische Gitarre Schalten Sie zuerst alle an das XP150 angeschlossenen Geräte ein und stellen Sie dann den XP150 POWER-Schalter auf ON ein. Drehen Sie den MASTER-Pegelregler ungefähr halb auf “5” auf. Bedienungshandbuch Expedition XP150... - Seite 42 XP150 Schnellstart Speisen Sie ein Mikrofon- oder Instrumentensignal in Kanal 1 ein und drehen Sie den VOL-Regler langsam auf, bis der gewünschte Pegel erreicht ist. Gehen Sie bei jedem benutzten Kanal genauso vor. Wenn die POWER/PEAK-Anzeige ständig leuchtet, drehen Sie den MASTER Volume-Regler zurück, bis die Anzeige nur gelegentlich leuchtet.
-
Seite 43: Xp150 Für Den Transport Konfigurieren
XP150 für den Transport konfigurieren Mit der “Slide & Lock”-Funktion des XP150 lässt sich das Soundsystem einfach tragen. Die beiden “Slide & Lock”-Lautsprechergehäuse können zu einer transportfreundlichen Einheit miteinander verbunden werden. Gehen Sie nach diesen einfachen Schritten vor, um das XP150 für den mühelosen Transport zu konfigurieren. -
Seite 44: Xp150 Mischer-Layout
Mikrofone an die inte grierten Mikrofonvorverstärker des XP150 an. 6,35 mm Line-Eingänge (Kanäle 1 - 3) – Über diese 6,35 mm-Buchsen schließen Sie Instrumenten- oder Audiosignale mit Line-Pegel ans XP150 an. Geeignet sind die Ausgangssignale von Akustikgitarren-Pickups, Keyboards, Drum Machines, CD/MP3/Tape-Playern und anderen Geräten mit Line-Pegel-Ausgängen. - Seite 45 HINWEIS: Um Rauschen zu verringern, sollten Sie die VOLUME-Regler aller unbe- nutzten Kanäle ganz zurückdrehen. 10. SPEAKER OUT-Buchsen – Das XP150 verfügt über zwei 6,35 mm Klinkenbuchsen, an denen Signale mit Lautsprecherpegel zum Betreiben der linken und rechten Boxen anliegen. Schließen Sie die Boxen mit den beiliegenden Boxenkabeln an.
-
Seite 46: Xp150 Anschlüsse
XP150 Anschlüsse Expedition XP150... -
Seite 47: Xp150 Verdrahtungsanleitung
XP150 Verdrahtungsanleitung Man kann das XP150 auf verschiedene Weise in Systeme integrieren, um unterschiedli- che Anwendungen zu unterstützen. Da das XP150 über symmetrische Ein- und Aus- gänge verfügt, kann man symmetrische und asymmetrische Signale anschließen. unsymmetrischer 6,35 mm-Anschluss Spitze (Signal) -
Seite 48: Technische Daten
100 Hz Shelving ±15 dB Speech/Music-Schalter 150 Hz, 18 dB/Oktave Anzeigen 2-farbige LED - Power/Peak Abmessungen und Gewicht Länge 395 mm/15,6” Abmessungen Breite 218 mm/8,6” Höhe 354 mm/13,9” Gewicht 10,8 kg/24 lbs Technische Daten können unangekündigt geändert werden. Expedition XP150... -
Seite 49: Blockdiagramm
Blockdiagramm Bedienungshandbuch Expedition XP150...
