Inhaltszusammenfassung für Samson StudioDock 3i

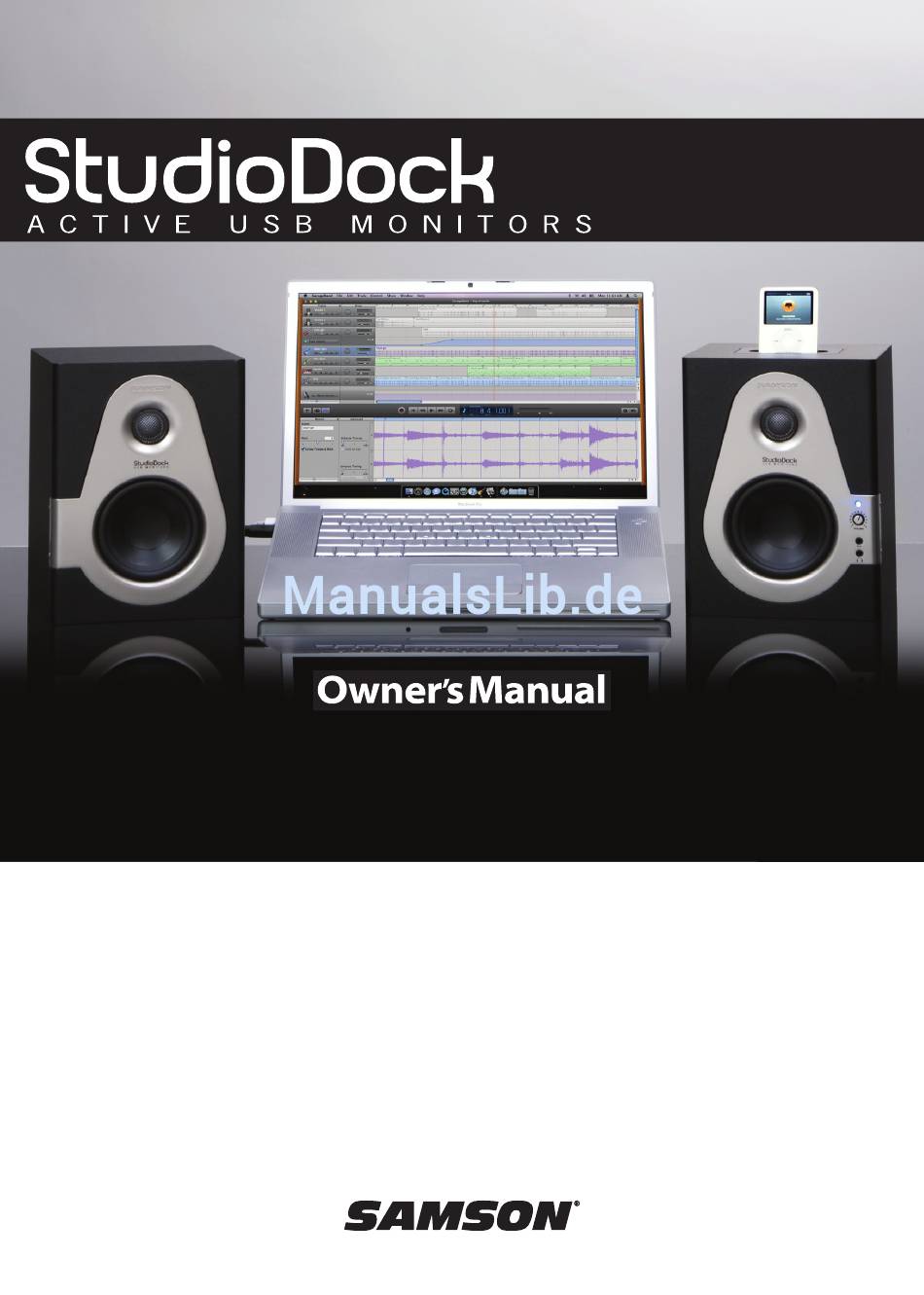

- Seite 1 StudioDock 3i StudioDock 4i...
- Seite 3 ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas exposer cet appareil à la pluie ou à l’humidité. Pour éviter tout risque d’électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne con- tient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l’utilisateur de la présence d’une tension dangereuse et non isolée dans l’appareil.
-
Seite 37: Einleitung
Einleitung Herzlichen Dank für den Kauf der StudioDock 3i oder 4i USB-Aktivmonitore von Samson Technologies! Ganz egal ob Sie ein Monitorsystem für Ihr digitales Aufnahmestudio, Ihre Video Production Suite oder einfach bessere Boxen zum Spielen und Musikhören mit Ihrem iPod benötigen, die StudioDocks sind die perfekte Lösung. Dank eines hochwertigen internen Verstärkers, der auf ein komplexes Lautsprechersystem mit besonders breit ansprechenden... -
Seite 38: Features Der Studiodock 3I Und 4I
• Mit dem praktischen vorderseitigen "pop-out" Volume-Regler kann man den Pegel einfach einstellen und arretieren. • An die 3.5 mm Stereo Aux Input-Buchse der StudioDock 3i und 4i kann man ein zweites Stereosignal von MP3 Playern, Keyboards, Soundkarten oder anderen Line-Pegel Stereo- quellen anschließen. -
Seite 39: Vorderseite
Aufbau der StudioDock 3i und 4i Vorderseite 1. Silk Dome Tweeter - Ausgewogener 5. VOLUME (nur rechte Seite) - Regelt den Höhenfrequenzgang durch 1" Silk-Dome Gesamtausgangspegel. Tweeter. 6. Aux-Eingang – 3.5 mm Stereo-Eingangs- 2. ABGESTIMMTER PORT (Rückseite) buchse zum Anschluss einer zweiten Leise Porttechnik für erweiterten Bass-... -
Seite 40: Rückseitiger Aufbau Der Studiodock 3I Und 4I
Rückseitiger Aufbau der StudioDock 3i und 4i Aufbau der StudioDock 3i und 4i 1. CINCH-EINGANG – Für Signale von asymmetrischen –10dBV Geräten. Die rote Buchse ist für das rechte und die weiße Buchse für das linke Eingangssignal vorgesehen. 2. USB-Anschluss – An diese rückseitige USB "B"... -
Seite 41: Studiodock 3I Und 4I Schnellstart
Sie einen niedrigen Pegel ein. • Wählen Sie Ihren iPod Lieblingssong, drücken Sie auf Play und stellen Sie den vorderseit- igen Pegelregler des StudioDocks auf eine angenehme Abhörlautstärke ein. Weitere Infos erhalten Sie im Abschnitt " StudioDock 3i und 4i bedienen" auf Seite 42. -
Seite 42: Studiodock 3I Und 4I Einrichten
3" oder 4" Copolymer-Basstreiber und 25 mm Silk-Dome Tweeter, die Schwingspulen mit Ferro-Flüssigkeitskühlung und Neodym-Magneten verwenden. Auf der Oberseite des rechten StudioDock 3i und 4i Monitors ist ein mit den meisten iPod-Modellen kom- patibles iPod-Dock zum Aufladen und Synchronisieren der Wiedergabe integriert. Die Crossover der Monitore wurden mit hochwertigen Bauteilen sorgfältig konstruiert und... -
Seite 43: Studiodock 3I Und 4I Positionieren - Fortsetzung Boxenausrichtung
StudioDock 3i und 4i positionieren - Fortsetzung Boxenausrichtung Sie können die StudioDock 3i und 4i entweder in vertikaler oder horizontaler Stellung ein- setzen. In der horizontalen Stellung sollten Sie die linken und rechten Tweeter außen posi- tionieren (Abb. 2). Dadurch verbessern Sie die Stereoabbildung und den Bassfrequenzgang, da die Tiefbasstreiber in ihrer Wirkung gekoppelt sind. -
Seite 44: Studiodock 3I Und 4I Anschließen
Sie zunächst sicher, dass alle Kabel angeschlossen sind, und schalten dann zuerst Ihren Mischer und alle anderen Peripheriegeräte und zuletzt die StudioDock 3i und 4i ein. Beim Auschalten des Systems beginnen Sie mit den StudioDock 3i und 4i und fahren mit dem Mischer und den Peripheriegeräten fort. -
Seite 45: Erste Schritte Mit Mac Os X
Erste Schritte mit MAC OS X Das folgende Beispiel beschreibt das Ein- richten der StudioDocks für MAC OS X . Die StudioDocks benötigen weder spe- zielle Treiber noch Software. Schließen Sie sie einfach an einen USB-Port Ihres Computers an und alles wird automatisch installiert. -
Seite 46: Studiodock Mit Windows Vista Installieren
StudioDock mit Windows Vista installieren Der StudioDock lässt sich in wenigen Minuten problemlos installieren. Da der StudioDock USB-konform ist, kann man ihn über das mit- gelieferte USB-Kabel an einen MAC oder PC Abb. 4 anschließen und mit Plug&Play-Komfort einfach loslegen. Sie können Ihren StudioDock mit den standard Audio Interface-Reglern des MAC- oder Windows-Betriebssystems steuern. -
Seite 47: Studiodock Mit Windows Xp Installieren
StudioDock mit Windows XP installieren Erste Schritte mit Windows XP Der StudioDock benötigt weder spezielle Treiber noch Software. Schließen Sie ihn einfach an einen USB-Port Ihres Computers an und alles wird automatisch installiert. Abb. 9 1. Wenn Sie den StudioDock das erste Mal an einen USB-Port anschließen, installiert Windows XP die Universal- treiber für diesen Port. -
Seite 48: Studiodock 3I Und 4I Bedienen
StudioDock 3i und 4i bedienen Rückseitiges Bedienfeld des StudioDock 3i und 4i Auf dem rückseitigen Bedienfeld der StudioDock 3i und 4i nehmen Sie die Anschlüsse für den linken Passivmonitor, die Eingangssignale und die Stromversorgung vor. Der folgende Abschnitt beschreibt die rückseitigen Anschlüsse im Detail. - Seite 49 HINWEIS: Nach einem Druck auf den Volume-Regler fährt dieser ein Stück heraus und lässt sich leichter einstellen. AUX-Eingang - An die vorderseitige 3.5 mm Aux Input-Buchse der StudioDock 3i and 4i kann man ein zweites Stereo-Eingangssignal von MP3 Playern, Keyboards, Soundkarten oder anderen Stereosignalen mit Line-Pegel anschließen.
-
Seite 50: Studiodock 3I Und 4I Mit Mono Sub
Subwoofer und einem erweiterten Bassfrequenzgang versehen. Unten sehen Sie ein typisches System-Setup mit dem RESOLV 120a, einem Mischer und einem Paar StudioDock 3i oder 4i Satelliten-Boxen. Bei den StudioDock 3i oder 4i werden standard Cinch-Eingänge verwendet. Ein detailliertes Verdrahtungsdiagramm finden Sie im Abschnitt “StudioDock 3i und 4i... -
Seite 51: Studiodock 3I Und 4I Verdrahtungsanleitung
StudioDock 3i und 4i Verdrahtungsanleitung StudioDock 3i und 4i Verdrahtungsanleitung Abhängig von Ihrem exakten Monitoring-Setup können Sie die StudioDock 3i und 4i auf mehrere Arten ins System integrieren. Gehen Sie nach den folgenden Verkabelungsdiagrammen vor, um Ihr Monitorsystem anzuschließen. Cinch auf Cinch-Kabel Asymmetrisch 1/4”... -
Seite 84: Technische Daten
StudioDock 4i: ....2 x 20 Watt RMS Crossover-Frequenz: StudioDock 3i ....HPF: 8kHz, 6 dB/Okt. Butterworth, PTC Geschützt; LPF: 2kHZ, 12 dB/ Okt. Bessel StudioDock 4i .
