Wartung (fortgesetzt)
Zusammenbau
Beim Zusammenbau werden die Zerlegungsschritte in
umgekehrter Reihenfolge ausgeführt.
1. Den Reparatursatz 503 7161.4 verwenden, um aller
O-Ring-Dichtungen, Kugeln und Federn zu
ersetzen.
2. Den gebohrten Öldurchlaß im Kolben (6)
überprüfen. Sicherstellen, daß dieser Durchlaß nicht
blockiert ist.
3. Vor dem Wiedereinbau des Kolbens (6) im Zylinder
(4) die O-Ring-Dichtungen und die Bohrungen des
Zylinders mit ein wenig sauberem Hydrauliköl
beschichten.
4. Die Abflußabsperrfeder (23) mit Petrolat
beschichten und in die Senkung der Stößelkupplung
(26) einsetzen.
5. Die Tauchkolbenbohrung im Pumpenblock (5) mit
sauberem Öl befüllen. Dann die O-Ring-Dichtungen
des Tauchkolbens mit sauberem Öl beschichten,
und bei zugedrehtem Löseventilknopf (27) wieder
im Pumpenblock einsetzen.
6. Die Einheit mit sauberem Öl füllen und entlüften
(siehe Hinzufügen von Hydrauliköl im
Wartungsabschnitt dieses Handbuchs).
Greenlee Textron/Tochtergesellschaft von Textron Inc.
7804SB/7806SB Hydraulische Stanzmaschine

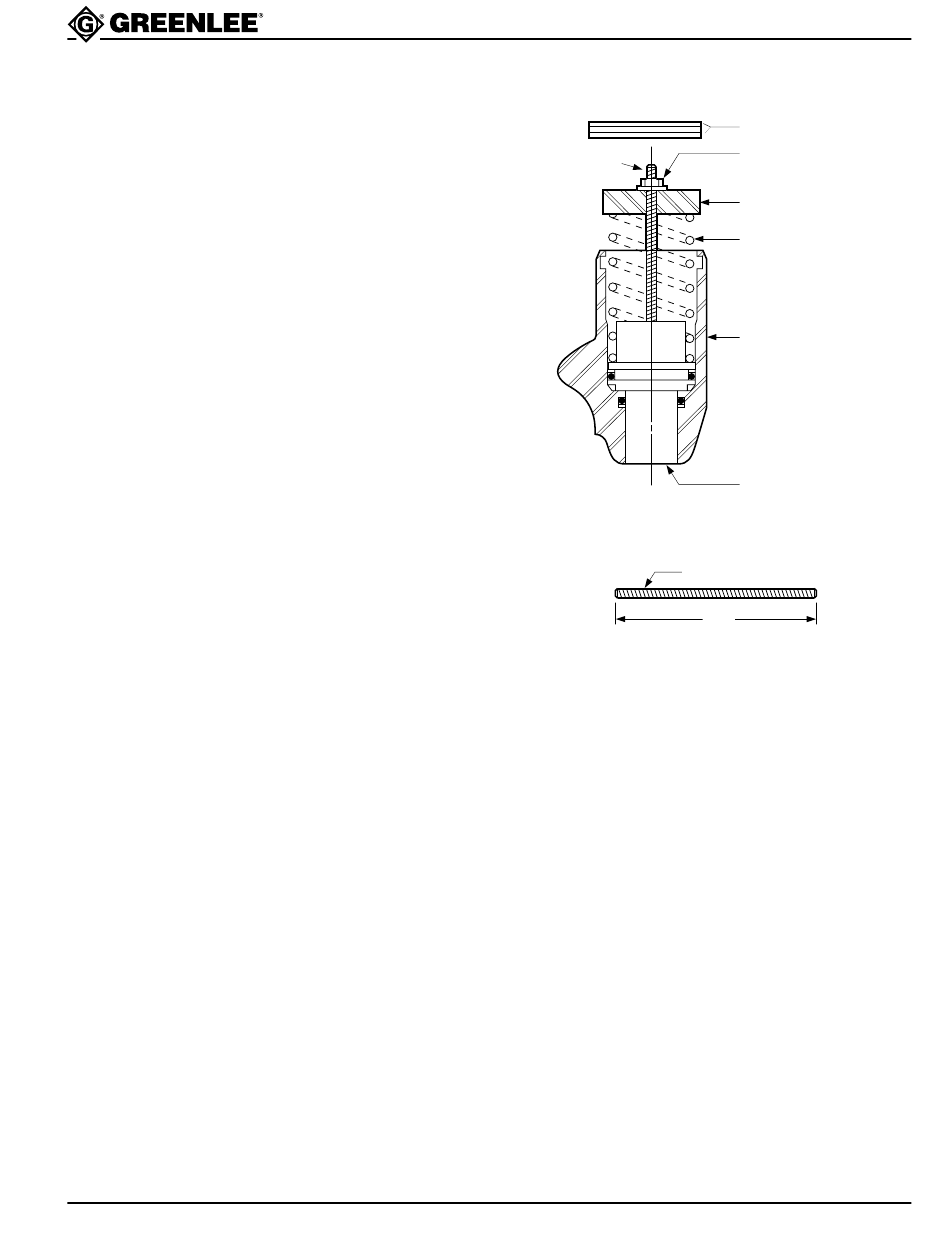

Installationsstange
Installationsstange (Stahl)
55 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Sicherungsringe
Flache Scheibe und Mutter
Federbelastete Halteplatte (4)
Kompressionsfeder (7)
Zylinder (1)
Stößel (3)
10-32 Gewinde
