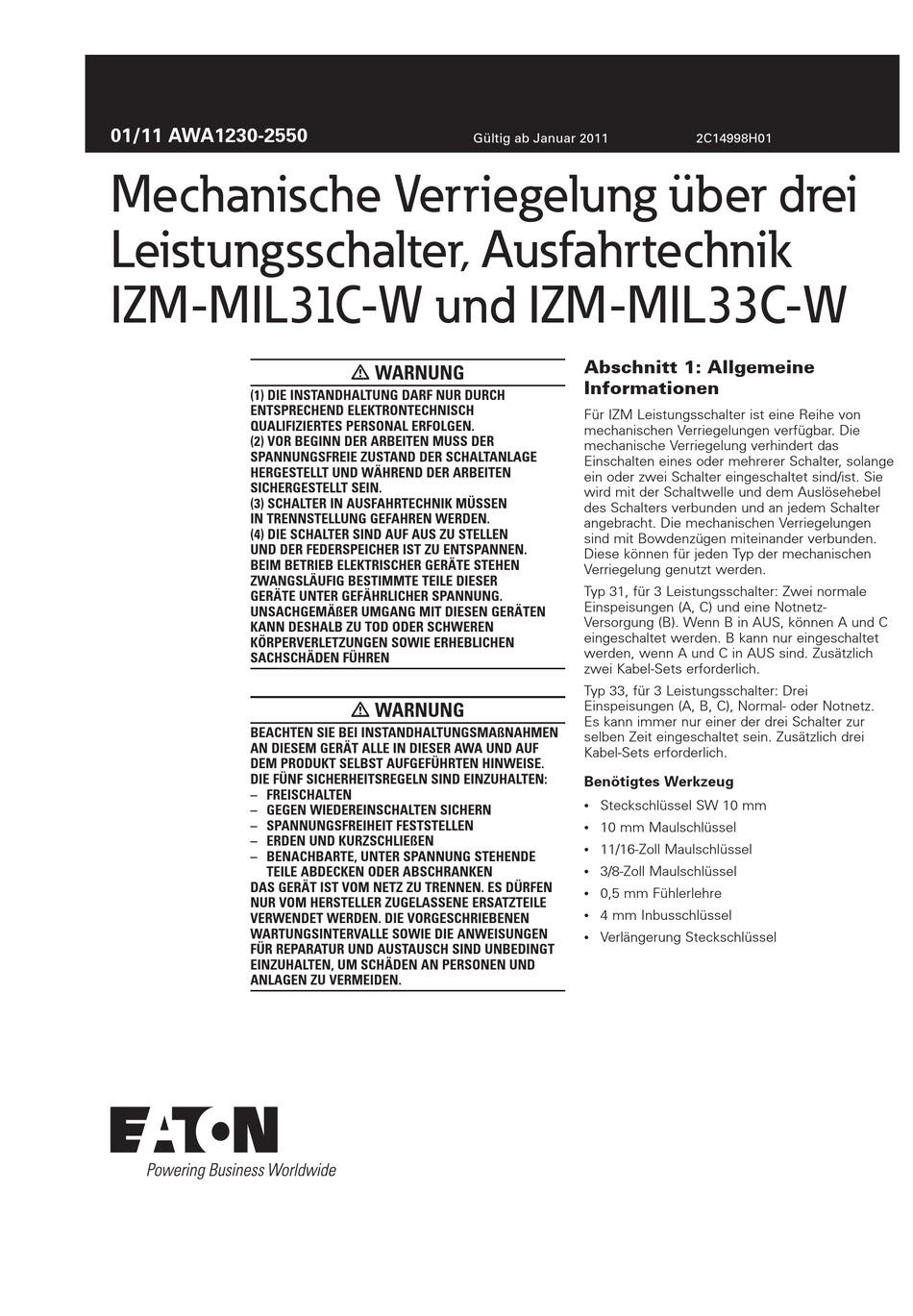

01/11 AWA1230-2550
Mechanische Verriegelung über drei
Leistungsschalter, Ausfahrtechnik
IZM-MIL31C-W und IZM-MIL33C-W
(1) Die instanDhaltung Darf nur Durch
entsprechenD elektrontechnisch
qualifiziertes personal erfolgen.
(2) Vor Beginn Der arBeiten muss Der
spannungsfreie zustanD Der schaltanlage
hergestellt unD währenD Der arBeiten
sichergestellt sein.
(3) schalter in ausfahrtechnik müssen
in trennstellung gefahren werDen.
(4) Die schalter sinD auf aus zu stellen
unD Der feDerspeicher ist zu entspannen.
Beim BetrieB elektrischer geräte stehen
zwangsläufig Bestimmte teile Dieser
geräte unter gefährlicher spannung.
unsachgemäßer umgang mit Diesen geräten
kann DeshalB zu toD oDer schweren
körperVerletzungen sowie erheBlichen
sachschäDen führen
Beachten sie Bei instanDhaltungsmaßnahmen
an Diesem gerät alle in Dieser awa unD auf
Dem proDukt selBst aufgeführten hinweise.
Die fünf sicherheitsregeln sinD einzuhalten:
– freischalten
– gegen wieDereinschalten sichern
– spannungsfreiheit feststellen
– erDen unD kurzschließen
– BenachBarte, unter spannung stehenDe
teile aBDecken oDer aBschranken
Das gerät ist Vom netz zu trennen. es Dürfen
nur Vom hersteller zugelassene ersatzteile
VerwenDet werDen. Die VorgeschrieBenen
wartungsinterValle sowie Die anweisungen
für reparatur unD austausch sinD unBeDingt
einzuhalten, um schäDen an personen unD
anlagen zu VermeiDen.
Gültig ab Januar 2011
m warnung
m warnung
2C14998H01
Abschnitt 1: Allgemeine
Informationen
Für IZM Leistungsschalter ist eine Reihe von
mechanischen Verriegelungen verfügbar. Die
mechanische Verriegelung verhindert das
Einschalten eines oder mehrerer Schalter, solange
ein oder zwei Schalter eingeschaltet sind/ist. Sie
wird mit der Schaltwelle und dem Auslösehebel
des Schalters verbunden und an jedem Schalter
angebracht. Die mechanischen Verriegelungen
sind mit Bowdenzügen miteinander verbunden.
Diese können für jeden Typ der mechanischen
Verriegelung genutzt werden.
Typ 31, für 3 Leistungsschalter: Zwei normale
Einspeisungen (A, C) und eine Notnetz-
Versorgung (B). Wenn B in AUS, können A und C
eingeschaltet werden. B kann nur eingeschaltet
werden, wenn A und C in AUS sind. Zusätzlich
zwei Kabel-Sets erforderlich.
Typ 33, für 3 Leistungsschalter: Drei
Einspeisungen (A, B, C), Normal- oder Notnetz.
Es kann immer nur einer der drei Schalter zur
selben Zeit eingeschaltet sein. Zusätzlich drei
Kabel-Sets erforderlich.
Benötigtes Werkzeug
Steckschlüssel SW 10 mm
10 mm Maulschlüssel
11/16-Zoll Maulschlüssel
3/8-Zoll Maulschlüssel
0,5 mm Fühlerlehre
4 mm Inbusschlüssel
Verlängerung Steckschlüssel

Werbung

loading

Inhaltszusammenfassung für Eaton IZM-MIL31C-W

  • Seite 1: Abschnitt 1: Allgemeine Informationen

    01/11 AWA1230-2550 Gültig ab Januar 2011 2C14998H01 Mechanische Verriegelung über drei Leistungsschalter, Ausfahrtechnik IZM-MIL31C-W und IZM-MIL33C-W Abschnitt 1: Allgemeine m warnung Informationen (1) Die instanDhaltung Darf nur Durch entsprechenD elektrontechnisch Für IZM Leistungsschalter ist eine Reihe von qualifiziertes personal erfolgen.
  • Seite 2: Abschnitt 2: Einbau Der Mechanischen Verriegelung

    01/11 AWA1230-2550 Mechanische Verriegelung über drei Leistungsschalter, Ausfahrtechnik Gültig ab Januar 2011 IZM-MIL31C-W und IZM-MIL33C-W Abschnitt 2: Einbau der mechanischen Inhalt Verriegelung Siehe Abbildung 1 und Abbildung 2. Führen Sie die folgenden Schritte aus: Kit 1 Schritt 1g: Schrauben Sie die Halteschrauben von der (A) M6 x 12 mm Schraube (9x) Frontabdeckung ab.
  • Seite 3 01/11 AWA1230-2550 Leistungsschalter, Ausfahrtechnik Gültig ab Januar 2011 IZM-MIL31C-W und IZM-MIL33C-W Schritt 3g: Schrauben Sie einen Antriebsarm (E) mit einer M6 x 25 Schritt 5g: Befestigen Sie die mechanische Verriegelung (G) mit drei Schraube am rechten Ende der Schaltwelle an (M = 7,3–9,6 Nm).
  • Seite 4 Spezifikationen entsprechen, dann brechen Sie die Einschraubbrücke unten Installation ab und setzen Sie sich mit Eaton in Verbindung Test 3g: Schalten Sie alle Schalter aus. Das linke Ende der oberen Einschraubbrücke muss durch die Rückholfeder an die Kante der Verriegelung gezogen werden und der Mitnehmer der Verriegelung (auf der Rückseite), welcher am Auslösehebel des Schalters anliegt,...
  • Seite 5 01/11 AWA1230-2550 Leistungsschalter, Ausfahrtechnik Gültig ab Januar 2011 IZM-MIL31C-W und IZM-MIL33C-W Schritt 8g: Dieser Schritt beschreibt die Verlegung der Bowdenzüge. Schritt 9g: An dieser Stelle wird erklärt, wie die Bowdenzüge mit Details sind Tabelle 1 und Abbildung 9 zu entnehmen. Überprüfen der mechanischen Verriegelung verbunden werden.
  • Seite 6 01/11 AWA1230-2550 Mechanische Verriegelung über drei Leistungsschalter, Ausfahrtechnik Gültig ab Januar 2011 IZM-MIL31C-W und IZM-MIL33C-W Schritt 10g: An dieser Stelle wird die Justierung der Bowdenzüge Schritt 11g: Führen Sie abschließend die folgenden erläutert. Für die Justierung müssen alle Schalter ausgeschaltet Funktionsprüfungen durch.
  • Seite 7 Mechanische Verriegelung über drei 01/11 AWA1230-2550 Leistungsschalter, Ausfahrtechnik Gültig ab Januar 2011 IZM-MIL31C-W und IZM-MIL33C-W EATON CORPORATION www.moeller.net/de/support...
  • Seite 8 01/11 AWA1230-2550 Mechanische Verriegelung über drei Leistungsschalter, Ausfahrtechnik Gültig ab Januar 2011 IZM-MIL31C-W und IZM-MIL33C-W Eaton Industries GnbH Electrical Sector ©2011 by Eaton Industries GnbH Änderungen vorbehalten Subject to alterations 01/11 AWA1230-2550 / Z10692 Moon/Doku/Heng Printed in USA (01/11)
