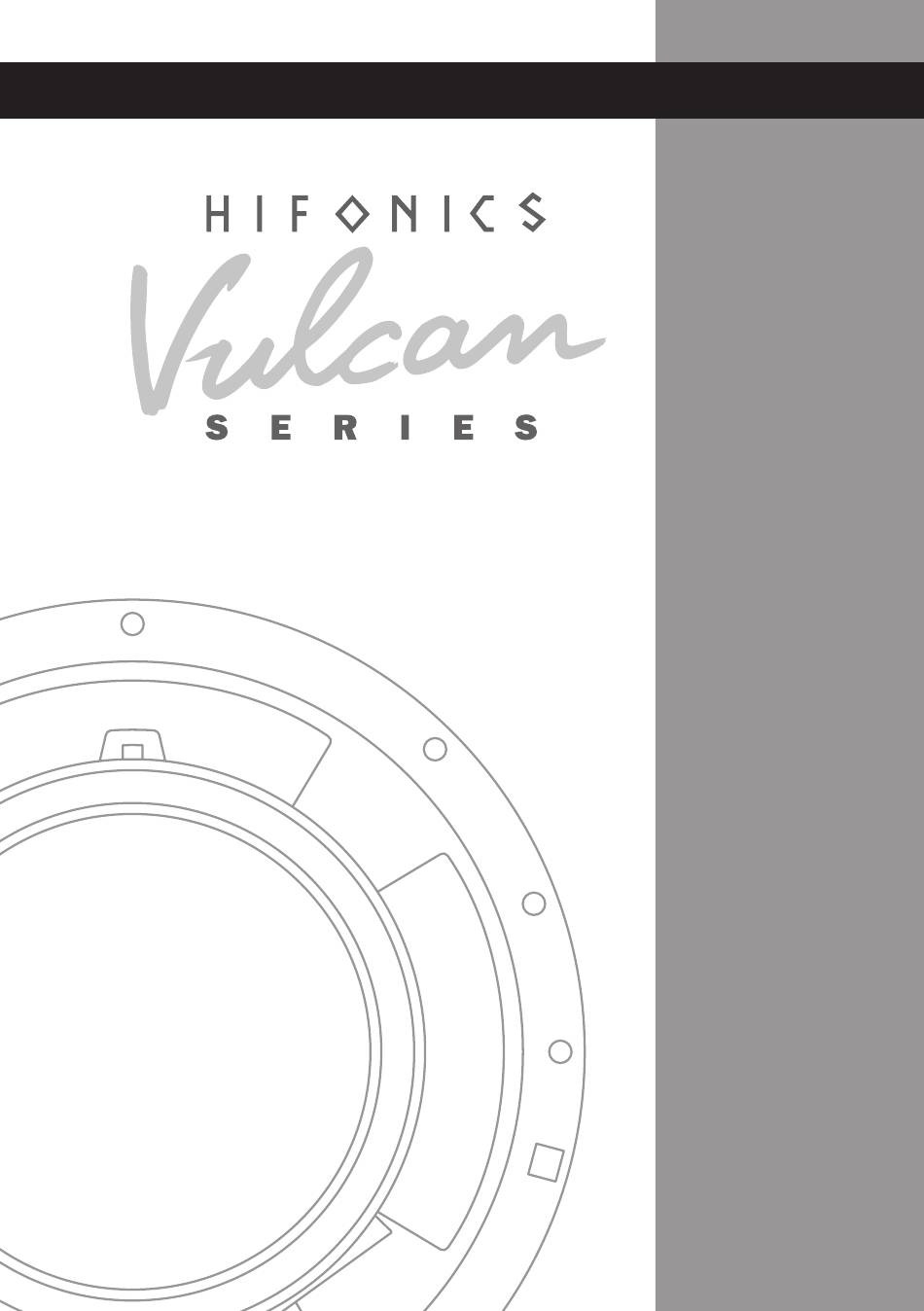

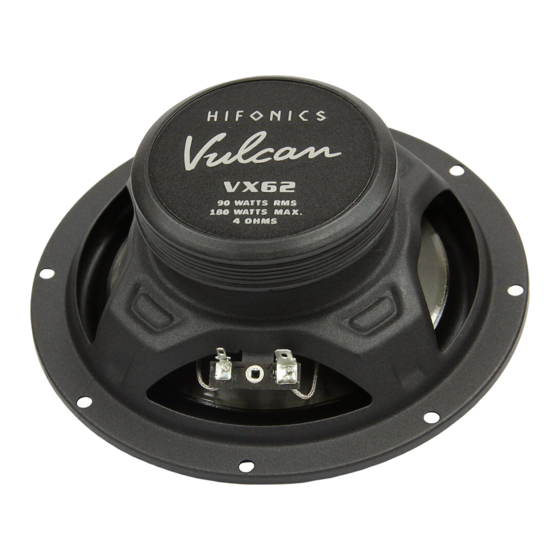

- Seite 1 INSTALLATION VX42 VX52 VX62 VX693 VX5.2C VX6.2C VX6.2W VX6.2T...
- Seite 2 DEUTSCH EINBAUHINWEISE Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen. 1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird.
-
Seite 3: Anschlussdiagramm
DEUTSCH VX5.2C, VX6.2C ANSCHLUSSDIAGRAMM (muss jeweils für die linke und rechte Fahrzeugseite vorgenommen werden) Tiefmitteltöner Frequenzweiche Zum Verstärker TW+ WF- + rot markiert Hochtöner + rot markiert WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen. -
Seite 4: Hochtonpegelanpassung
DEUTSCH HOCHTÖNEREINBAU HOCHTONPEGELANPASSUNG TWEETER LEVEL -3dB -6dB Wählen Sie zwischen „0dB“, -“3dB“ oder „-6dB“ mit dem Pegelregler. Mit „0dB“ bleibt der Pegel unverändert. - Seite 5 DEUTSCH VX6.2T ANSCHLUSSDIAGRAMM (muss jeweils für die linke und rechte Fahrzeugseite vorgenommen werden) Hochtöner Frequenzweiche Zum Verstärker + rot markiert + rot markiert WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
- Seite 6 DEUTSCH VX42, VX52, VX62, VX693, VX6.2W ANSCHLUSSDIAGRAMM Tiefmitteltöner Tiefmitteltöner Links Rechts Verstärker Verstärker Links Rechts WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
