DATI TECNICI

Motocoltivatore tipo
Motore a benzina
Motore Diesel
Avviamento autoavvolgente
Motorstop
Frizione a secco a dischi
Cambio versione motocoltivatore
Cambio versione falciatrice
Stegole regolabili:
6 posizioni in verticale, 3 posizioni in orizzontale
Ruote con pneumatici a dischi fissi
Ruote metalliche -
Peso con motore CA24 - fresa cm.
Peso con motore CA24 e barra da 0,90 MT.

MONTAGGIO RUOTE

Dopo aver tolto la macchina dall'imballaggio, montare le ruote facendo attenzione
che la chiavetta di trascinamento sia montata correttamente nella sede dell'asse
ruote.
La freccia indicata sulla ruota gommata deve essere rivolta verso il motore per la
versione motocoltivatore e verso la presa di forza per la versione con attrezzi frontali.
Prima della messa in moto leggere attentamente il libretto d'uso e manutenzione del
motore e della macchina.

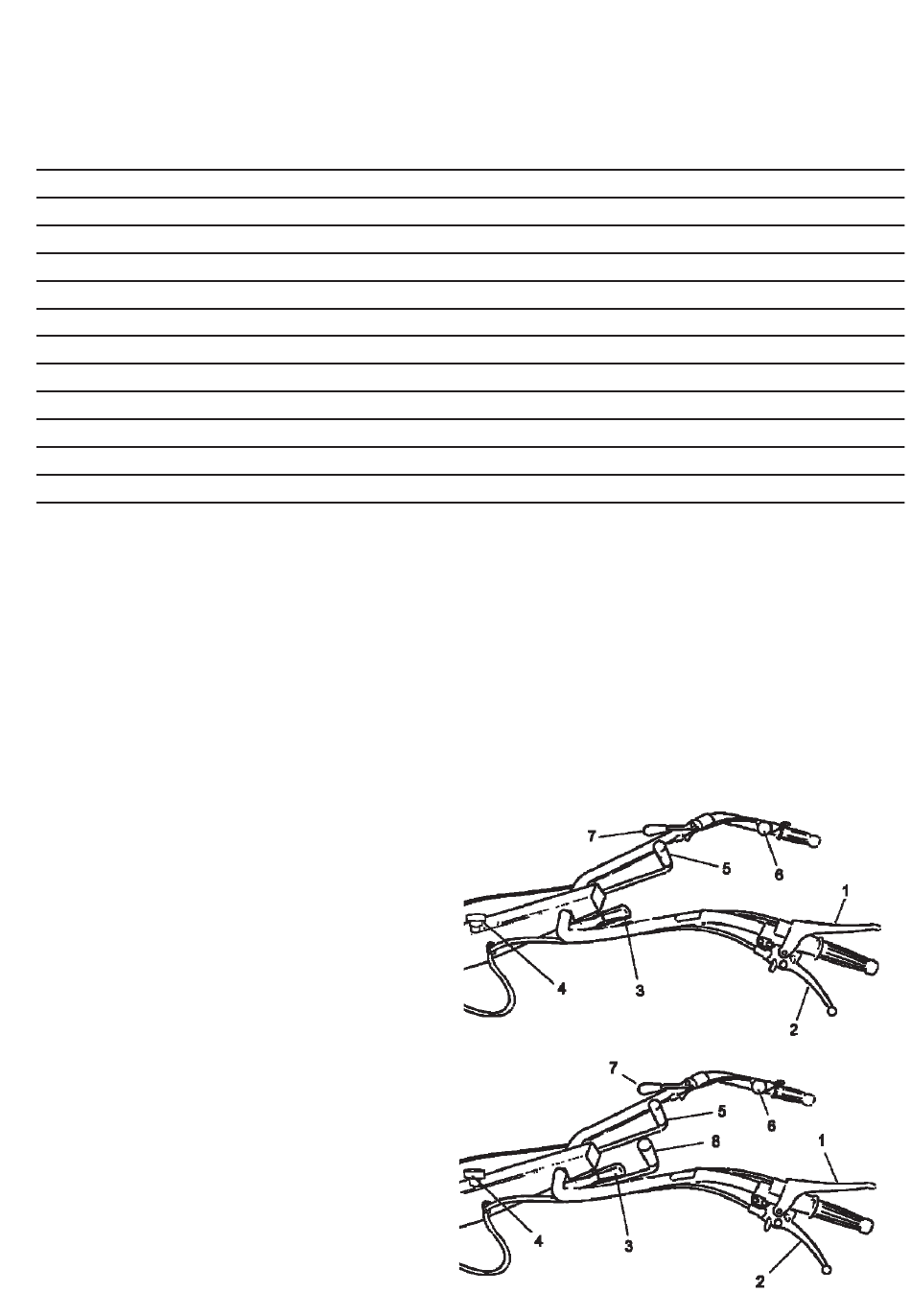

COMANDI (Fig. 9A - 9B )
1. Leva arresto motore
2. Leva comando frizione
3. Leva bloccaggio verticale manu-
brio
4. Leva bloccaggio orizzontale
piantone
5. Leva comando marcia avanti e
RM
6. Leva comando acceleratore
7. Leva comando P. di P.
8. Leva comando marce (per 2+2)
X = DISPONIBILE
1 + 1
X
/
X
X
X
1 MA + 1 RM
1 MA + 1 RM
REVERSIBILI 180
X
X
cm. 50 = 74 Kg
70 Kg
/ = NON DISPONIBILE
Fig 9A
Fig 9B
4
2 + 2
X
X
X
X
X
2 MA + 2 RM
2 MA + 2 RM
°
X
X
cm. 60 = 77 Kg
72 Kg
