Entfernungen verwendet werden. Vermeiden Sie den Gebrauch von 'Daten' Kabeln,
die länger als 2 Meter sind, es sei denn, die Videoqualität ist nicht von maßgeblicher
Bedeutung. Koaxialvideokabel können für eine Entfernung von bis zu 30 Metern mit
geringfügiger Einbuße der Videoqualität verwendet werden.
Tastatur und PS/2 Mäuse - 6 Stifte Mini-DIN Steckanschluß zu 6 Stifte Mini-DIN
Steckanschluß mit direkt durchgehendem Anschluß aller Leitungen (1-1,2-2 etc.).
Falls der PC einen Tastaturanschluß im 5-Stifte DIN AT Stil verwendet, benötigen
Sie einen PS/2 zu AT Tastaturadapter 6-Stifte Mini-DIN Steckerbuchse zu 5-Stifte
DIN Stecker (im allgemeinen überall erhältlich). Für die 'eigenbetriebene' Operation
ohne den wahlweise erhältlichen Stromadapter sollten die Kabel nicht länger als 3
Meter sein (siehe Abschnitt 2.4 für weitere Einzelheiten). Für einen Betrieb mit dem
Stromadapter sollten die Kabel nicht länger als 30 Meter sein.

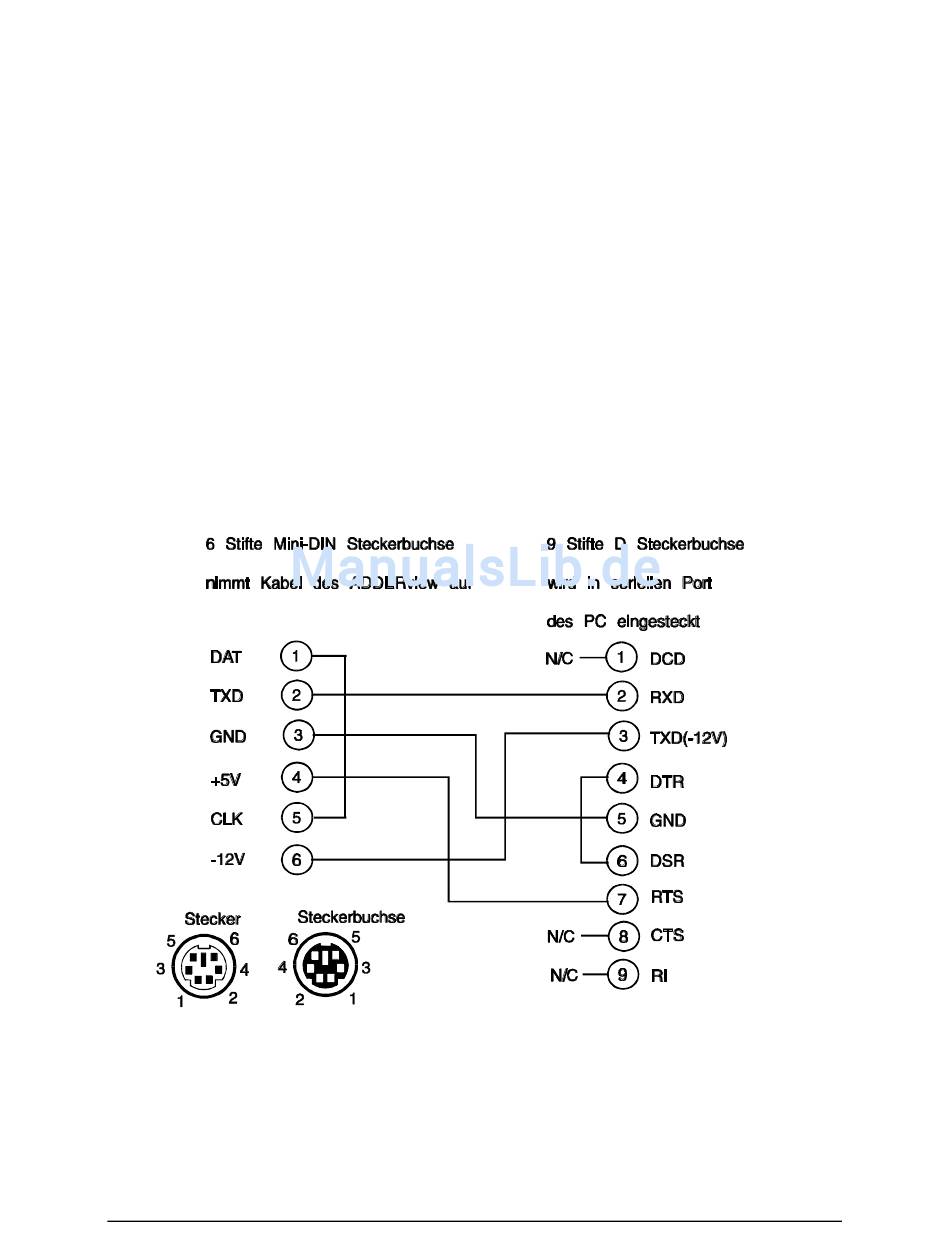

Serielle RS232 Mäuse – diese benötigen einen speziellen Konverter, um die in den
ADDERview Mausanschlüssen verwendeten RS232 Leitungen an den RS232
Anschluß eines PCs anzuschließen.
Die Kabel sollten nicht länger als 30 Meter sein.
A3. Stiftzuweisung des Erweiterungsanschlusses
ADDERview OSD
Installation und Verwendung
Seite 41
