Strawa e-class 63 Bedienungsanleitung Seite 2

FB-Anschlussverteiler e-class 63
mit Regolux ® Durchflussanzeiger und Thermostatventileinsatz V2A
gemäß DIN EN 1264-4

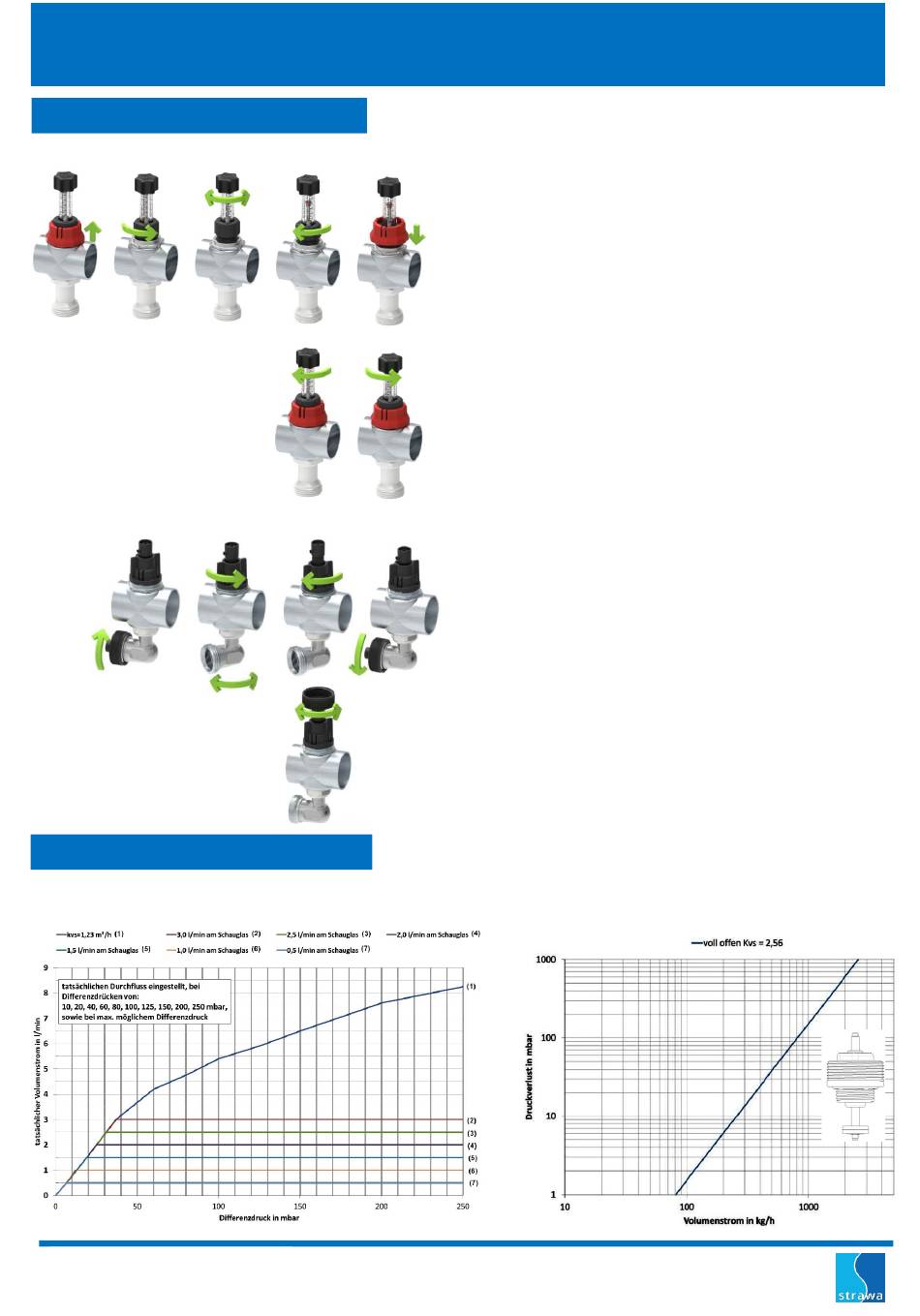

4. Inbetriebnahme / Einregulierung
Bedienung Regolux ® 0-3 l/min
1
2 3
Bedienung SFEE-Ventil
1 2
5. Diagramme
Differenzdruck
Regolux ® Durchflussanzeiger (k
Technische Änderungen vorbehalten.
Stand 08/2017
Hydraulischer Abgleich
Nach der Aufheizung des Estrichs hat der hydraulische Abgleich zu erfolgen.
Die Begrenzung der einzelnen Heizkreise auf die berechneten Durchflusswerte
sind generell erst bei einer Vorlauftemperatur von ca. 35°C (+/-5K) vorzunehmen.
Differenzdrücke größer 200 mbar sind bauseits abzudrosseln.
4 5
6
7
3 4
Entlüften:
Kappe am abgewinkelten Schlauchanschluss abdrehen
integriertes Vierkant an der Kappe zum Öffnen des SFEE-Ventils nutzen
(gegen Uhrzeigersinn) → Start des Entlüftungsvorgangs
integriertes Vierkant an der Kappe zum Schließen des SFEE-Ventils nutzen
(im Uhrzeigersinn) → Ende des Entlüftungsvorgangs
Schlauchanschluss mit Kappe wieder verschließen
= 1,23 m³/h)
vs
Einstellung Durchfluss:
1. rote Kappe nach oben abziehen
2. schwarze Überwurfmutter lösen (gegen Uhrzeigersinn)
3. mit schwarzem Drehgriff den Durchfluss am Schauglas einstellen
→ im Uhrzeigersinn = drosseln
→ gegen Uhrzeigersinn = erhöhen
4. schwarze Überwurfmutter andrehen (im Uhrzeigersinn)
5. rote Kappe aufsetzen
Schließen:
6. mit schwarzem Drehgriff bis Anschlag drehen
(im Uhrzeigersinn)
Öffnen:
7. mit schwarzem Drehgriff bis Anschlag drehen
(gegen Uhrzeigersinn) = geöffnet bis Voreinstellung
Spülen / Füllen / Entleeren:
Spülrichtung Vorlauf → Rücklauf beachten
1. Kappe am abgewinkelten Schlauchanschluss abdrehen
Wasserschlauch anschließen
2. SFEE-Ventil gegen Uhrzeigersinn drehen → geöffnet
Spül-, Füll-, Entleervorgang durchführen
3. SFEE-Ventil im Uhrzeigersinn drehen → schließen
4. Wasserschlauch entfernen und Schlauchanschluss mit Kappe wieder
verschließen
Entlüftungsvorgang durchführen
Druckverlust
Thermostatventileinsatz V2A (k
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Bedienungsanleitung
Art.-Nr.: 5x-xx63xx
= 2,56 m³/h)
vs
