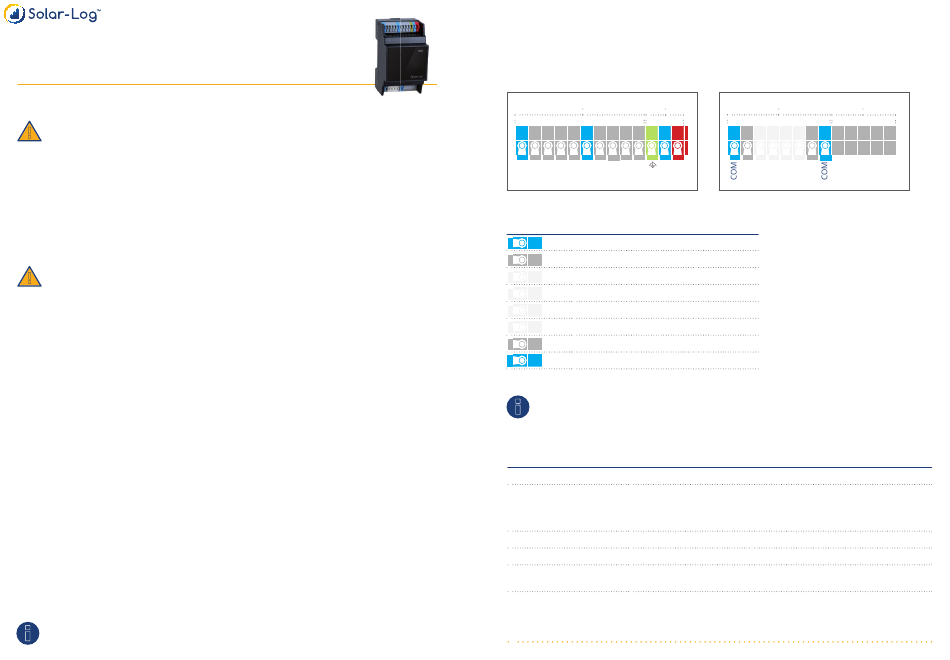

Kurzanleitung
MOD I/O
Einleitung
Diese Kurzanleitung richtet sich an Solarteure und Elektrofachkräfte, sowie
an Benutzer des Solar-Log Base. Es sei darauf hingewiesen, dass die Instal-
lation und Inbetriebnahme der einzelnen Komponenten nur von den dafür aus-
gebildeten Fachkräften vorgenommen werden darf. Die ausführenden Personen
(Installation, Bedienung und Wartung) müssen die Anleitung vollständig gelesen
und vollständig verstanden haben.
Bitte beachten!
Unterbrechen Sie die Stromversorgung des Solar-Log Base vor dem Ein-
oder Ausstecken der Busverbinder und vor dem Verbinden des Moduls mit
dem Solar-Log™.
Montage
Das Modul MOD I/O ist nach Schutzklasse IP20 gefertigt und ausschließlich für
die Montage im trockenen, staubfreien Innenbereich geeignet. Die Montage
selbst kann sowohl über Wandmontage als auch auf einer Hutschiene erfolgen.
Die Stromversorgung erfolgt über das Bussystem durch den Solar-Log Base, eine
Spannungsversorgung über die Pins Power + und - wird für die PM+ Funktion
nicht benötigt.
Modul MOD I/O Verbindung und Montage
Nehmen Sie einen der 2 im Lieferumfang enthaltenen Busverbinder. Der
Busverbinder wird auf der Rückseite des Solar-Log Base eingesteckt. Nehmen
Sie den zweiten Busverbinder und stecken diesen auf der Rückseite des MOD
I/O ein. Um die HBus Verbindung fertigzustellen, stecken Sie die beiden Bus-
verbinder zusammen. Nun können die verbunden Gehäuse in die Hutschiene
eingerastet werden.
Beachten Sie die Kurzanleitung Solar-Log Base.
Anschlüsse
Oberseite
Derzeit ohne Funktion
Power
-
+
Pin
RS485
COM Funktionserde
1
Steuersignal Wirkleistung
2
Digital_In 1
3
Digital_In 2
4
Digital_In 3
5
Digital_In 4
6
Steuersignal Blindleistung
COM Funktionserde
Weitere Informationen zum Anschluss des Rundsteuerempfängers entneh-
men Sie bitte dem Installationshandbuch.
Technische Daten
12 - 24V ⎓ +- 5 % bzw. 12 - 24VDC +- 5 %
Nennspannung
Eindrähtige Leiter: 0,2 bis 1,5 mm²
Feindrähtige Leiter: 0,2 bis 1,5 mm²
Leiterquerschnitt
Mit Aderendhülsen: 0,14 bis 1,0 mm² (Aderendhülsen sollten bei
feindrähtigen Leitern verwendet werden.)
Abisolierlänge
8,5 - 9,5 mm, mit Aderendhülsen
Energieverbrauch
Über HBus des Solar-Log Base
Spannung des Steuersignals entspricht
Steuersignal
Versorgungsspannung des Solar-Log Base
Abmessung (BxHxT) in mm 53,6 x 89,7 x 60
Solare Datensysteme GmbH • www.solar-log.com • Änderungen vorbehalten • DE | 11.2019 | Version 1.0| Art.Nr.: 15818
Unterseite
PM+
Ohne Funktion
6
5
4
3
2
1
≧
6mm
